Тормозной клапан (для ходовой гидромотор) — HITACHI UH033

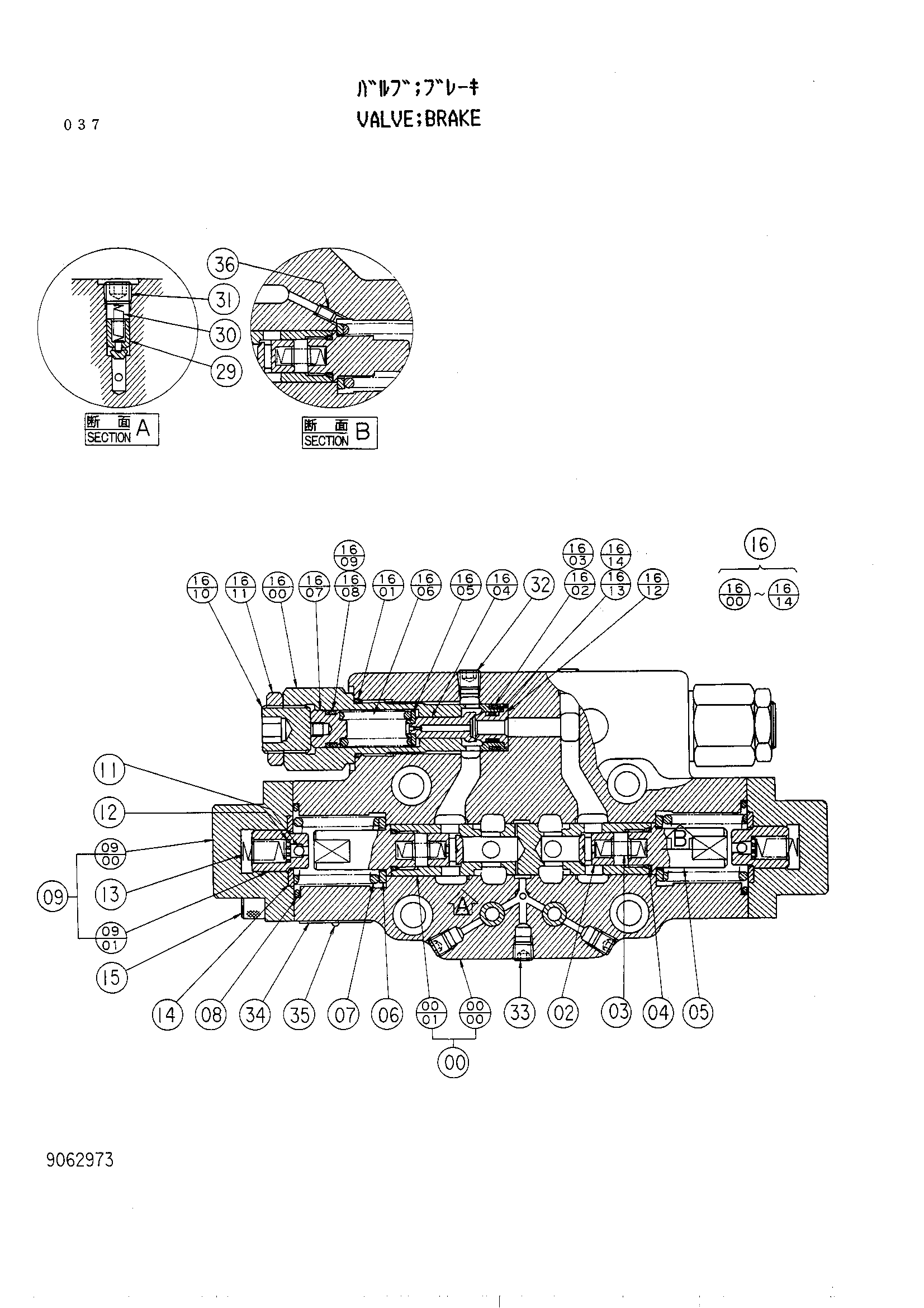

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9062973 | Клапан тормоз в сборе | 1 | |
| 00 | 8033660 | Корпус | 1 |
| 02 | 4092117 | Тарельчатый клапан | 2 |
| 03 | 4092113 | Пружина сжатия | 2 |
| 04 | 4509180 | Уплотнительное кольцо | 2 |
| 05 | 4117394 | Пробка | 2 |
| 06 | 4117397 | Проставка | 2 |
| 07 | 4096123 | Пружина сжатия | 2 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 09 | 9053212 | Крышка в сборе | 2 |
| 11 | 4066744 | Стальной шарик | 2 |
| 12 | 4039965 | Проставка | 2 |
| 13 | 4061580 | Пружина сжатия | 2 |
| 14 | 4117396 | Проставка | 2 |
| 15 | M341028 | Болт с внутренним шестигранником | 8 |
| 16 | 9063689 | Предохранительный клапан в сборе | 2 |
| 1600 | 3030604 | Втулка | 1 |
| 1601 | 985009 | Уплотнительное кольцо | 1 |
| 1602 | 4163873 | Уплотнительное кольцо | 1 |
| 1603 | 4163874 | Опорное кольцо | 2 |
| 1604 | 4155764 | Тарельчатый клапан | 1 |
| 1605 | 4155766 | Проставка | 1 |
| 1606 | 4155980 | Пружина сжатия | 1 |
| 1607 | 4155767 | Пробка | 1 |
| 1608 | 4506412 | Уплотнительное кольцо | 1 |
| 1609 | 4027963 | Опорное кольцо | 1 |
| 1610 | 4155768 | Винт регулировочный | 1 |
| 1611 | 4156364 | Гайка | 1 |
| 1612 | 4165600 | Сиденье | 1 |
| 1613 | 4506320 | Уплотнительное кольцо | 1 |
| 1614 | 4036979 | Опорное кольцо | 2 |
| 29 | 4074069 | Тарельчатый клапан | 2 |
| 30 | 4074956 | Пружина сжатия | 2 |
| 31 | 94-2011 | Пробка | 2 |
| 32 | 94-2010 | Пробка | 2 |
| 33 | 4050968 | Пробка | 5 |
| 34 | 3006874 | Информационная табличка | 1 |
| 35 | M491832 | Приводной винт | 2 |
| 36 | 4129231 | Дроссель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
