Рычаг управления (2-рычаг тип) — HITACHI UH033

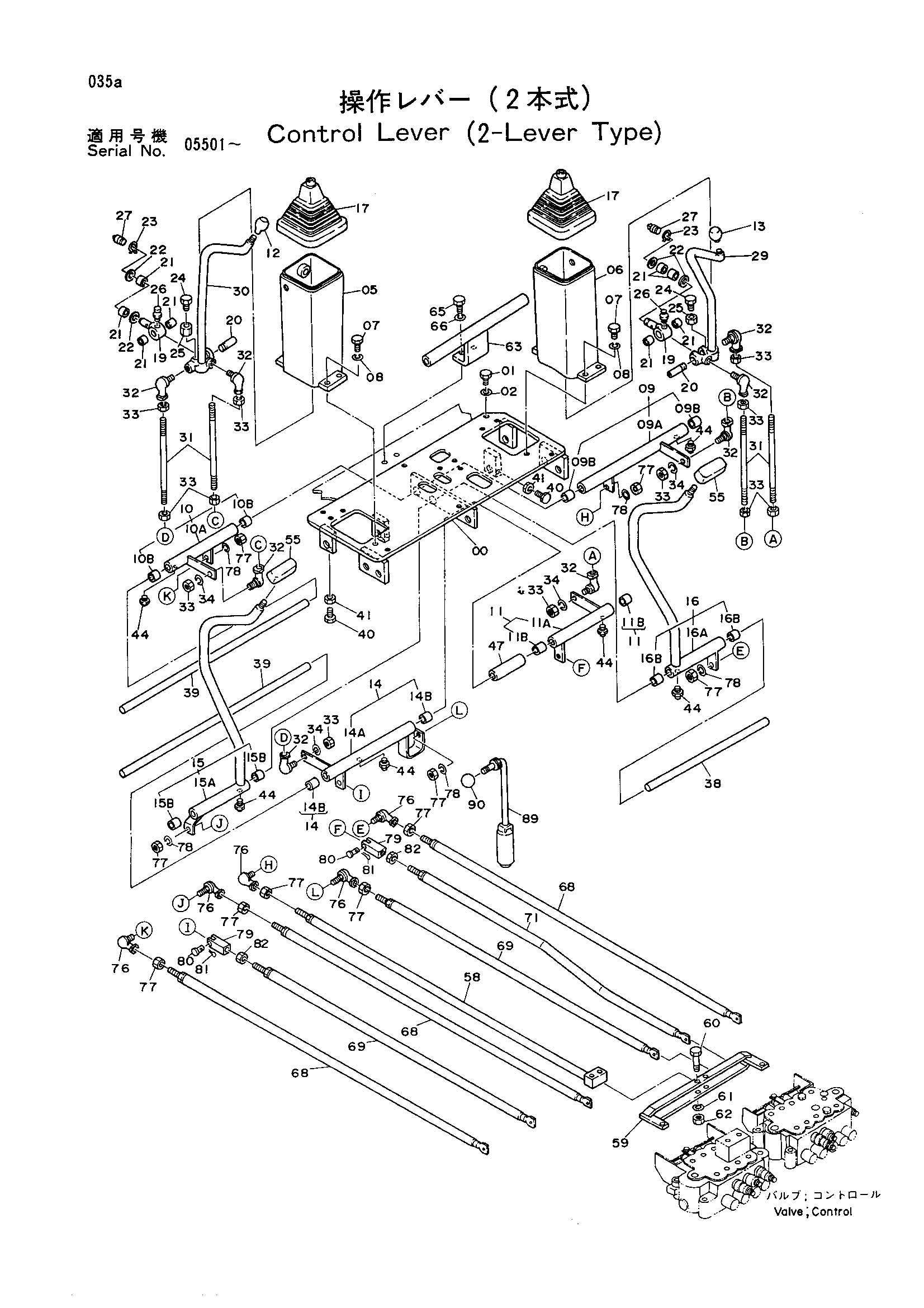

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH033. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7015314 | Кронштейн | 1 |
| 01 | J901025 | Болт | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 05 | 7011224 | Стойка | 1 |
| 06 | 7011225 | Стойка | 1 |
| 07 | J901025 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 09 | 9059831 | Рычаг | 1 |
| 09A | 9722311 | Рычаг | 1 |
| 09B | 4063692 | Игольчатый подшипник | 2 |
| 10 | 9059832 | Рычаг (с подшипник.) | 1 |
| 10A | 9722310 | Рычаг | 1 |
| 10B | 4063692 | Игольчатый подшипник | 2 |
| 11 | 9059830 | Рычаг (с подшипник.) | 1 |
| 11A | 9722309 | Рычаг | 1 |
| 11B | 4063692 | Игольчатый подшипник | 2 |
| 12 | 4117703 | Рукоятка | 1 |
| 13 | 4117704 | Рукоятка | 1 |
| 14 | 9059833 | Рычаг (с подшипник.) | 1 |
| 14A | 8031939 | Рычаг | 1 |
| 14B | 4063692 | Игольчатый подшипник | 2 |
| 15 | 9059829 | Рычаг (с подшипник.) | 1 |
| 15A | 8031940 | Рычаг | 1 |
| 15B | 4063692 | Игольчатый подшипник | 2 |
| 16 | 9059828 | Рычаг (с подшипник.) | 1 |
| 16A | 8031941 | Рычаг | 1 |
| 16B | 4063692 | Игольчатый подшипник | 2 |
| 17 | 2016686 | Защитный чехол | 2 |
| 19 | 3025206 | Палец | 2 |
| 20 | 4086444 | Палец | 2 |
| 21 | 4063694 | Игольчатый подшипник | 8 |
| 22 | A590116 | Шайба | 4 |
| 23 | 991339 | Стопорное кольцо | 2 |
| 24 | J900822 | Болт | 2 |
| 25 | M500807 | Гайка | 2 |
| 26 | J75481 | Штуцер | 2 |
| 27 | 94-2010 | Пробка | 2 |
| 29 | 7010969 | Рычаг | 1 |
| 30 | 7010970 | Рычаг | 1 |
| 31 | 4131254 | Шток | 4 |
| 32 | 4056019 | Джоинт.балл | 8 |
| 33 | M501008 | Гайка | 12 |
| 34 | A590910 | Пружинная шайба | 4 |
| 38 | 4140991 | Палец | 1 |
| 39 | 4165564 | Палец | 2 |
| 40 | J901030 | Болт | 3 |
| 41 | J950010 | Гайка | 3 |
| 44 | J75481 | Штуцер | 6 |
| 47 | 4170084 | Проставка | 1 |
| 55 | 4122423 | Рукоятка | 2 |
| 58 | 9723658 | Шток | 1 |
| 59 | 8031938 | Тяга | 1 |
| 60 | J901060 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | J950010 | Гайка | 2 |
| 63 | 9719420 | Стойка | 1 |
| 65 | J901025 | Болт | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 68 | 9723689 | Шток | 3 |
| 69 | 9723688 | Шток | 2 |
| 71 | 9722308 | Шток | 1 |
| 76 | 4056019 | Джоинт.балл | 5 |
| 77 | M501008 | Гайка | 10 |
| 78 | A590910 | Пружинная шайба | 5 |
| 79 | M981055 | Концевой вилка | 2 |
| 80 | A741026 | Палец | 2 |
| 81 | A763016 | Палец | 2 |
| 82 | M501008 | Гайка | 2 |
| 89 | 8025882 | Блокировка поворот | 1 |
| 90 | 4143169 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH033 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
