Удлинённый рукоять — HITACHI UH031M

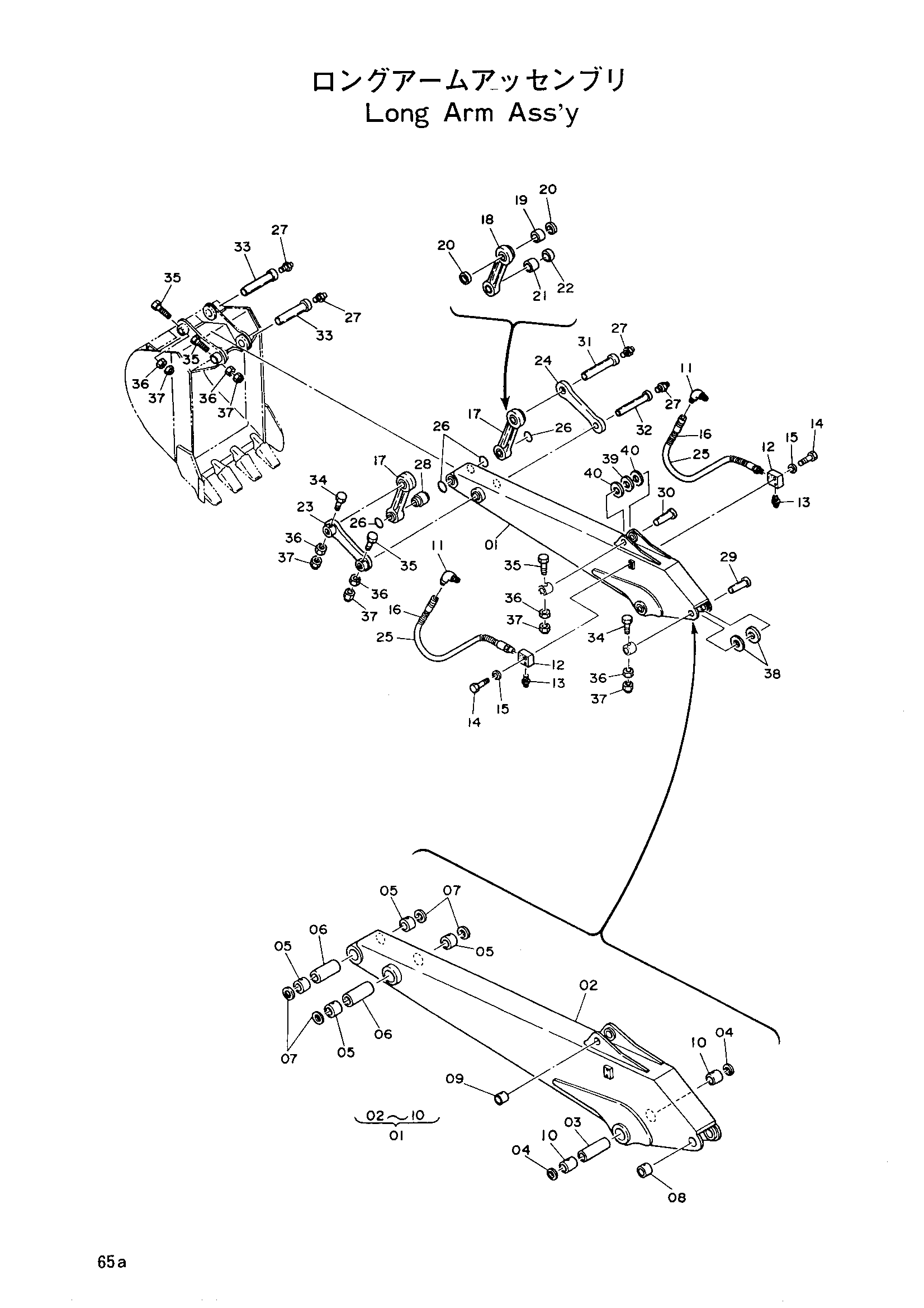

Заводская схема «Удлинённый рукоять» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9037270	Удлинённый рукоять в сборе	1
01	9037023	Рукоять удлинённый	1
02	6004335	Рукоять удлинённый	1
03	4094077	Трубка	1
04	4094086	Пылезащитное уплотнение	2
05	4046885 замена: 4128481	Втулка	4
05	4128481	Втулка	4
06	4094078	Трубка	2
07	4094088	Пылезащитное уплотнение	4
08	4037711	Ограничитель	1
09	4094096	Ограничитель	1
10	4046884 замена: 4128480	Втулка	2
10	4128480	Втулка	2
11	4037760	Угловой штуцер	2
12	4078858	Угловой штуцер	2
13	94-1303	Адаптер	2
14	M111056	Болт	4
15	A590910	Пружинная шайба	4
16	4053609	Защита шланга	2
17	9030087	Тяга	2
18	3015896	Тяга	1
19	4094082	Втулка	1
20	4094087	Пылезащитное уплотнение	2
21	4046885 замена: 4128481	Втулка	1
21	4128481	Втулка	1
22	4094088	Пылезащитное уплотнение	1
23	9030088	Тяга	1
24	3015897	Тяга	1
25	4055261	Шланг	2
26	4094085	Уплотнительное кольцо	4
27	J75481	Штуцер	4
28	4037725	Пеаке дистант	1
29	3015903	Палец	1
30	3015904	Палец	1
31	3015905	Палец	1
32	3015906	Палец	1
33	3015907	Палец	2
34	M121601	Болт	2
35	M121600	Болт	4
36	M511613	Гайка	6
37	4026892	U-образная гайка	6
38	4042135	Проставка	2
39	4042136	Проставка	1
40	4054502	Проставка	2
101	4134442	Проставка	0
102	4134443	Проставка	0

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
