Гусеничная рама — HITACHI UH031M

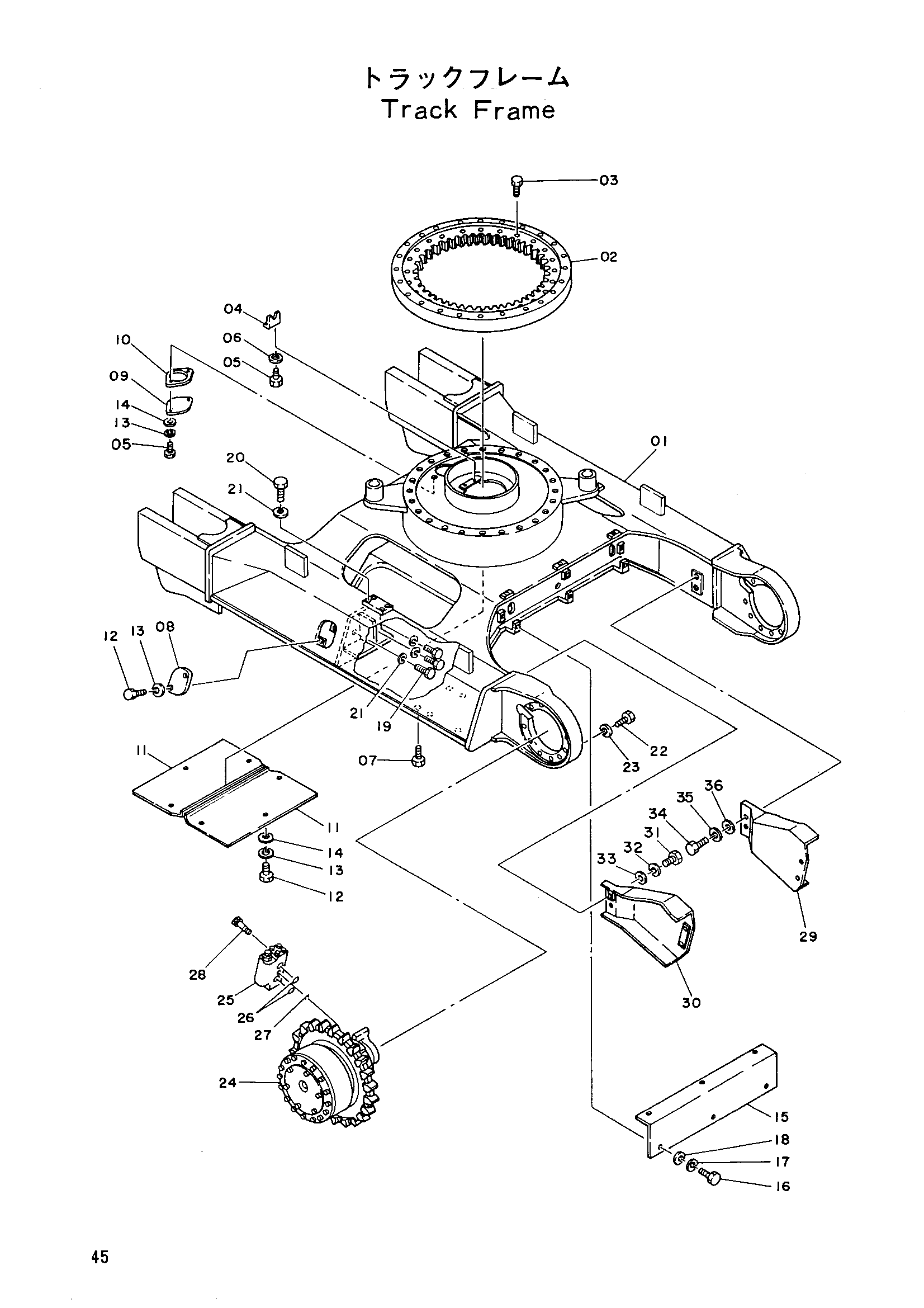

Заводская схема «Гусеничная рама» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004867 | Гусеничная рама | 1 |
| 02 | 4094150 | Подшипник поворот | 1 |
| 03 | M121800 | Болт | 24 |
| 04 | 4097312 | Ограничитель | 1 |
| 05 | M111020 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | M121671 | Болт | 48 |
| 08 | 3018900 | Крышка | 2 |
| 09 | 4013896 замена: 4122901 | Крышка | 1 |
| 09 | 4122901 | Крышка | 1 |
| 10 | 4510901 | Манжета | 1 |
| 11 | 3019385 | Крышка | 2 |
| 12 | M111025 | Болт | 10 |
| 13 | A590910 | Пружинная шайба | 12 |
| 14 | A590110 | Шайба | 8 |
| 15 | 3019199 | Крышка | 1 |
| 16 | M111016 | Болт | 6 |
| 17 | A590910 | Пружинная шайба | 6 |
| 18 | A590110 | Шайба | 6 |
| 19 | M111240 | Болт | 6 |
| 20 | M121236 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 14 |
| 22 | M121656 | Болт | 22 |
| 23 | A590916 | Пружинная шайба | 22 |
| 24 | 9035557 | Ходовой устройство | 2 |
| 25 | 9031385 | Клапан блакке | 2 |
| 26 | A811025 | Уплотнительное кольцо | 4 |
| 27 | 933226 | Уплотнительное кольцо | 2 |
| 28 | M341028 | Болт с внутренним шестигранником | 8 |
| 29 | 7011338 | Крышка (правый) | 1 |
| 30 | 7011339 | Крышка (левый) | 1 |
| 31 | M111245 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J217084 | Шайба | 4 |
| 34 | M111045 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
