Кабина в сборе — HITACHI UH031M

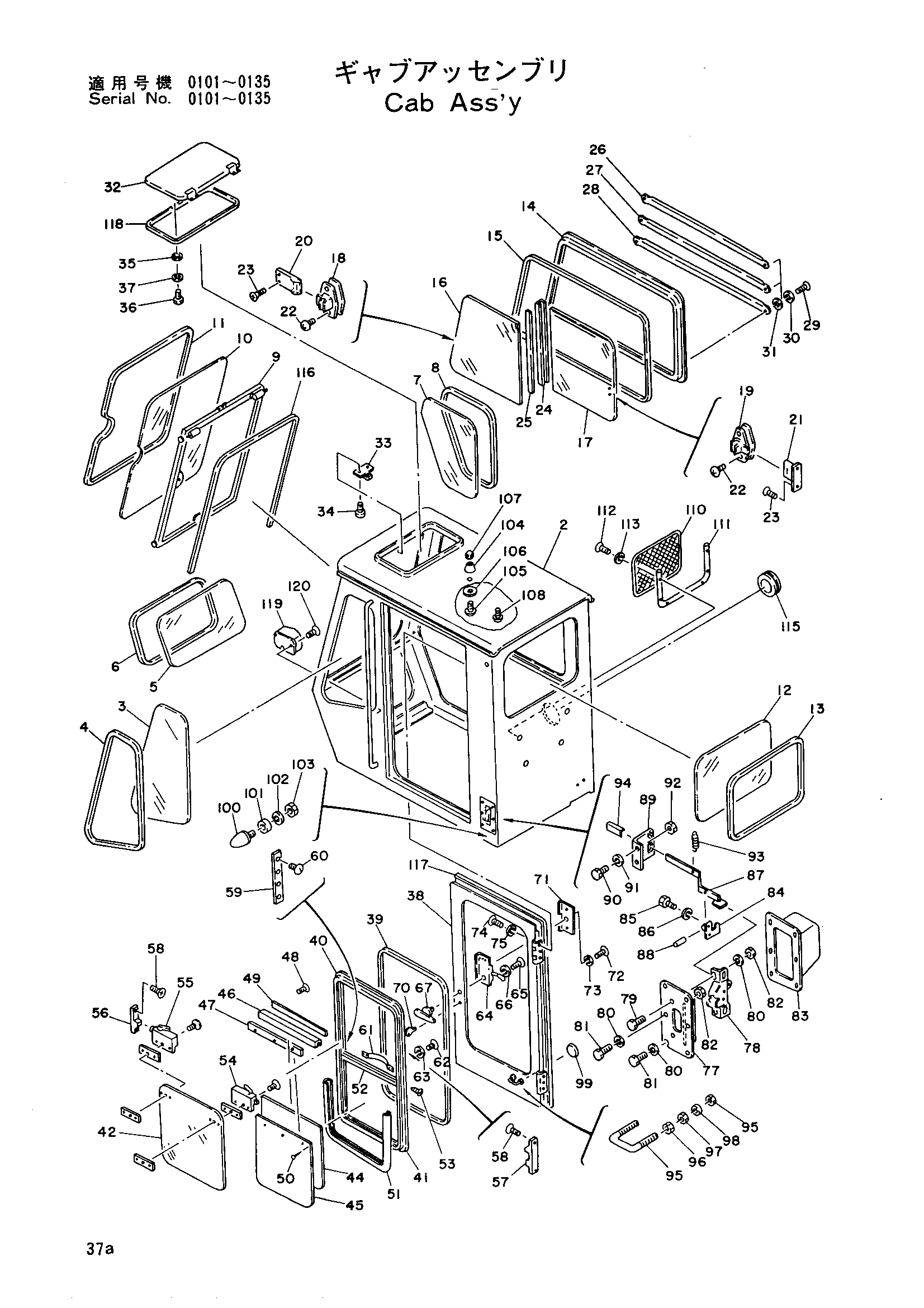

Заводская схема «Кабина в сборе» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4094315	Кабина	1
02	4110370	Кабина	1
03	4110372	Стекло	1
04	4103912	Резиновый H	1
05	4057324	Стекло	1
06	4506960	Резиновый H	1
07	4110373	Стекло	1
08	4506960	Резиновый H	1
09	4111103	Рама	1
10	4057323	Стекло	1
11	4503185	Резиновый H	1
12	4058091	Стекло	1
13	4503186	Резиновый H	1
14	4111104	Рама	1
15	4103913	Резиновый H	1
16	4111105	Стекло	1
17	4111106	Стекло	1
18	4084264	Замок	1
19	4084265	Замок	1
20	4111107	Защёлка	1
21	4084267	Защёлка	1
22	M470416	Винт	4
23	4091422	Заклёпка	4
24	4084268	Рама	1
25	4084272	Уплотнение водяной	1
26	4111108	Защитный кожух	1
27	4111109	Защитный кожух	1
28	4111110	Защитный кожух	1
29	M430813	Винт	6
30	A590108	Шайба	6
31	A590908	Пружинная шайба	6
32	4084273	Крышка	1
33	4084437	Замок	1
34	M470410	Винт	2
35	4514800	Замок	1
36	M430408	Винт	2
37	A590904	Пружинная шайба	2
38	4084274	Дверь	1
39	4103913	Резиновая прокладка	1
40	4101503	Рама	1
41	4101504	Рама	1
42	4084276	Стекло	1
44	4101509	Пластина	1
45	4101506	Пластина	1
46	4101507	Рама	1
47	4101514	Линер	1
48	4101511	Заклёпка	3
49	4089003	Уплотнение водяной	2
50	4101512	Винт	2
51	4101510	Резиновая прокладка	1
52	4101508	Рама	1
53	4101513	Винт	4
54	4084279	Замок	1
55	4084280	Замок	1
56	4084283	Защёлка	4
57	4084284	Защёлка	2
58	4091422	Заклёпка	8
59	4084285	Пластина	2
60	M430408	Винт	8
61	4089005	Рукоятка	1
62	M430525	Винт	4
63	A590905	Пружинная шайба	4
64	4084287	Шпонка короб	1
65	M430613	Винт	6
66	A590906	Пружинная шайба	6
67	4096771	Рукоятка	1
70	971306	Шпонка	1
71	4084288	Крышка	1
72	M430408	Винт	3
73	A590904	Пружинная шайба	3
74	M111020	Болт	6
75	A590910	Пружинная шайба	6
77	4115206	Кронштейн	1
78	4113118	Замок	1
79	M200814	Болт	2
80	A590908	Пружинная шайба	6
81	M200825	Болт	4
82	M500807	Гайка	4
83	4102259	Крышка	1
84	4089007	Кронштейн	1
85	M200816	Болт	2
86	A590908	Пружинная шайба	2
87	4089008	Рычаг	1
88	4089009	Палец	1
89	4111111	Направляющая	1
90	M200816	Болт	2
91	A590908	Пружинная шайба	2
92	M500807	Гайка	2
93	4089011	Пружина	1
94	4089012	Колпачок	1
95	4084301	U-образный болт	1
96	M501008	Гайка	4
97	A590910	Пружинная шайба	2
98	A590110	Плоская шайба	2
99	4084302	Резиновая прокладка	2
100	487195	Ограничитель	2
101	4084289	Шайба	2
102	A590910	Пружинная шайба	2
103	M501008	Гайка	2
104	485013	Амортизатор	1
105	4101515	Винт	1
106	4101517	Шайба	4
107	4101518	Гайка	1
108	4101516	Винт	3
110	4507582	Поккет	1
111	4507583	Поккет направляющая	1
112	M480416	Винт	6
113	A590904	Пружинная шайба	6
115	4038615	Резиновая прокладка	1
117	4084435	Резиновая прокладка	1
118	4084436	Резиновая прокладка	1
119	4084303	Асхтрай	1
120	M470406	Винт	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
