Гидроцилиндр ковша — HITACHI UH031M

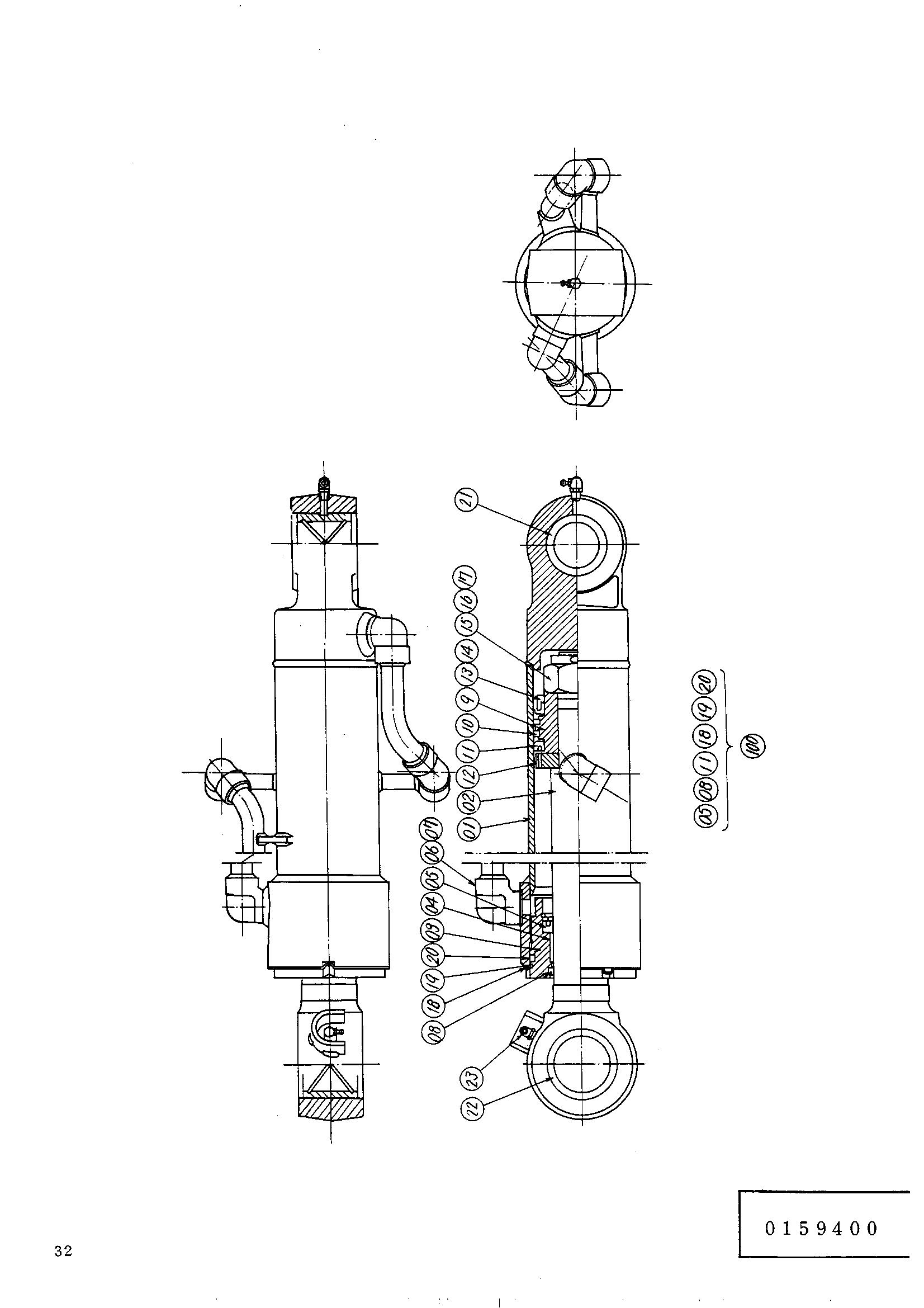

Заводская схема «Гидроцилиндр ковша» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015895 | Гидроцилиндр ковша | 1 | |
| 01 | 0159401 | Труба гидроцилиндра | 1 |
| 02 | 0159402 | Шток поршня | 1 |
| 03 | 0159403 | Головка гидроцилиндра | 1 |
| 04 | 994011 | Втулка | 1 |
| 05 | 4070039 | У-ринг | 1 |
| 06 | 4004678 | Манжета | 1 |
| 07 | 4004677 | Стопорное кольцо | 1 |
| 08 | 4043321 | Грязесъёмное кольцо | 1 |
| 09 | 0159404 | Поршень | 1 |
| 10 | Z955039 | Поршневое кольцо | 2 |
| 11 | 0159405 | У-ринг | 2 |
| 12 | 0159406 | Держатель у-ринг | 1 |
| 13 | 4043324 | Держатель у-ринг | 1 |
| 14 | 4059007 | Ограничитель | 1 |
| 15 | Z964668 | Регулировочная шайба | 1 |
| 16 | 4056655 | Корончатая гайка | 1 |
| 17 | 0159407 | Шплинт | 1 |
| 18 | 4000073 | Стопорная шайба | 1 |
| 19 | A811095 | Уплотнительное кольцо | 1 |
| 20 | 954488 | Уплотнительное кольцо | 1 |
| 21 | 0159409 | Втулка | 1 |
| 22 | 0159410 | Втулка | 1 |
| 23 | 4043330 | Штуцер | 2 |
| 100 | 4124203 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
