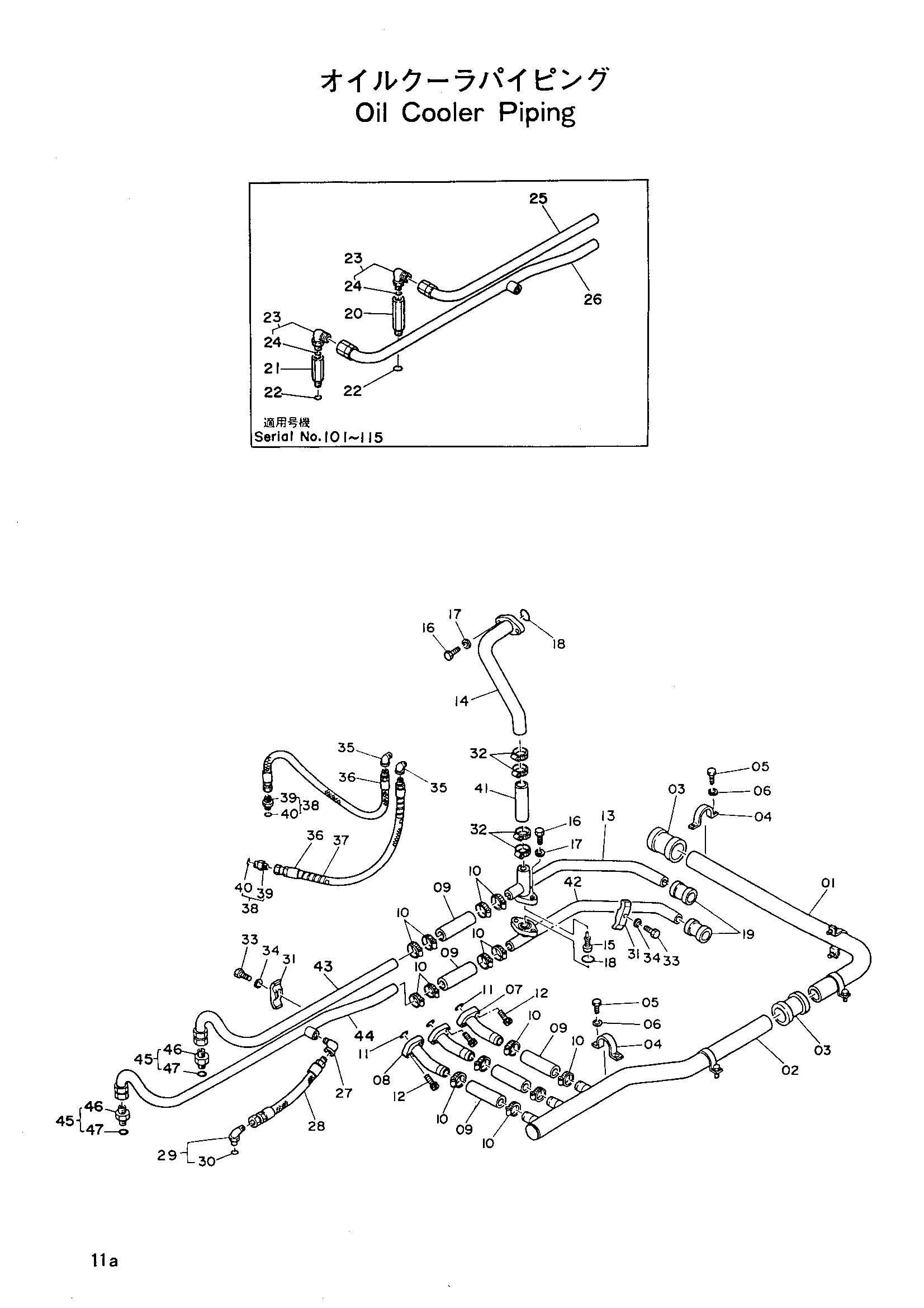

Масляный радиатор трубопроводы — HITACHI UH031M

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3018951	Всасывающая трубка	1
02	8015412	Всасывающая трубка	1
03	4067833	Муфта	2
04	4053865	Хомут трубки	5
05	M111020	Болт	10
06	A590910	Пружинная шайба	10
07	8015028	Всасывающая трубка	2
08	8015029	Всасывающая трубка	1
09	4061483	Резиновый шланг	5
10	4011675	Хомут шланга	14
11	A811035	Уплотнительное кольцо	3
12	M341036	Болт с внутренним шестигранником	12
13	8020150	Обратная трубка	1
14	8020149	Обратная трубка	1
15	4094445	Клапан	1
16	M111240	Болт	4
17	A590912	Пружинная шайба	4
18	A811040	Уплотнительное кольцо	2
19	4071213	Муфта	2
20	3016559	Адаптер	1
21	3018837	Адаптер	1
22	U12547U	Уплотнительное кольцо	2
23	4037923	Угловой штуцер	2
24	4506424	Уплотнительное кольцо	1
25	8020153	Обратная трубка	1
26	8020945	Обратная трубка	1
27	94-0648	Угловой штуцер	1
28	4055263	Шланг	1
29	4037760	Угловой штуцер	1
30	4506418	Уплотнительное кольцо	1
31	4053599	Хомут трубки	2
32	4505385	Хомут шланга	4
33	M111263	Болт	2
34	A590912	Пружинная шайба	2
35	94-0647	Угловой штуцер	2
36	4054368	Шланг	2
37	4044420	Защитный кожух	1
38	4042031	Адаптер	2
39	4042011	Адаптер	1
40	4509180	Уплотнительное кольцо	1
41	4013759	Резиновый шланг	1
42	8020946	Обратная трубка	1
43	8022682	Обратная трубка	1
44	8022681	Обратная трубка	1
45	4065111	Адаптер	2
46	4065121	Адаптер	1
47	U12547U	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
