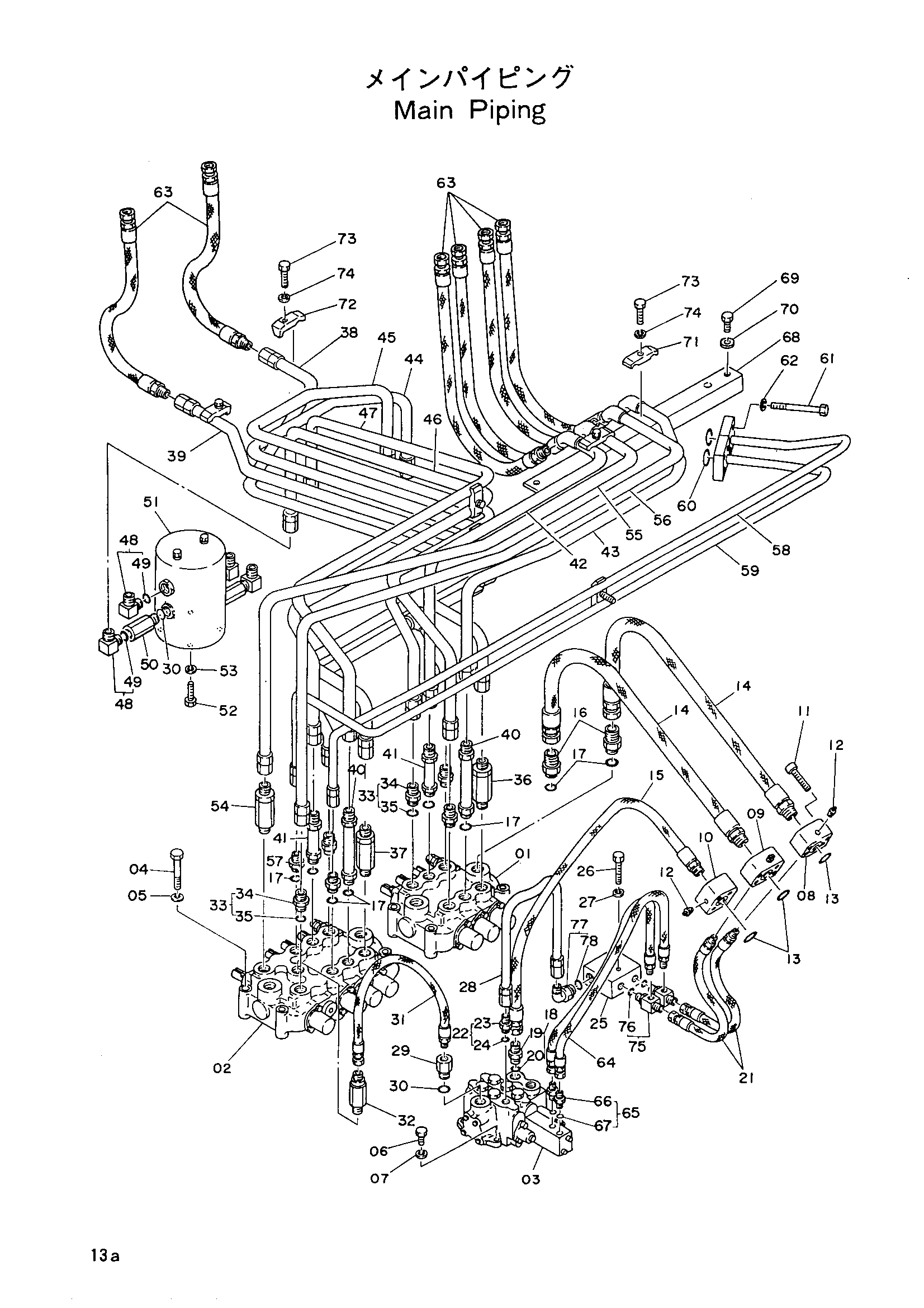

Основные гидролинии — HITACHI UH031M

Заводская схема «Основные гидролинии» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4092841	Гидрораспределитель	1
02	4097107	Гидрораспределитель	1
03	4097108	Гидрораспределитель	1
04	M111080	Болт	6
05	A590910	Пружинная шайба	6
06	M200825	Болт	3
07	A590908	Пружинная шайба	3
08	3015942	Фланец	1
09	3015626	Фланец	1
10	3015627	Фланец	1
11	M341040	Болт с внутренним шестигранником	12
12	94-2022	Пробка	3
13	A811030	Уплотнительное кольцо	3
14	4094161	Шланг	2
15	4055261	Шланг	1
16	445161	Адаптер	2
17	R26906R	Уплотнительное кольцо	8
18	4042032	Адаптер	1
19	4042012	Адаптер	1
20	4506418	Уплотнительное кольцо	1
21	4016385	Шланг	2
22	4042031	Адаптер	1
23	4042011	Адаптер	1
24	4509180	Уплотнительное кольцо	1
25	9028415	Обратный клапан	1
26	M111056	Болт	1
27	A590910	Пружинная шайба	1
28	8022716	Трубка	1
28	9712196 замена: 8022716	Трубка	1
29	4108120	Адаптер	1
30	4506418	Уплотнительное кольцо	3
31	4108521	Шланг	1
32	9035554	Обратный клапан	1
33	4042047	Адаптер	5
34	4042027	Адаптер S	1
35	R26906R	Уплотнительное кольцо	1
36	9035827	Клапан тхроттле	1
37	9035829	Обратный клапан	1
38	7007760	Трубка	1
39	8018721	Трубка	1
40	4094318	Адаптер	2
41	4107902	Адаптер	2
42	8018562	Трубка	1
43	7007765	Трубка	1
44	8018527	Трубка	1
45	8018528	Трубка	1
46	8018529	Трубка	1
47	8018530	Трубка	1
48	4037760	Угловой штуцер	4
49	4506418	Уплотнительное кольцо	1
50	3018799	Адаптер	2
51	4094320	Центральный коллектор	1
52	M211040	Болт	4
53	A590910	Пружинная шайба	4
54	9035828	Клапан тхроттле	1
55	8015922	Трубка	1
56	8015923	Трубка	1
57	4092960	Адаптер	2
58	8018561 замена: 8022780	Трубка	1
58	8022780	Трубка	1
59	8018564 замена: 8022779	Трубка	1
59	8022779	Трубка	1
60	4506428	Уплотнительное кольцо	2
61	M211000	Болт	8
62	A590910	Пружинная шайба	8
63	4055264	Шланг	6
64	4055138	Шланг	2
65	4042030	Адаптер	2
66	4042010	Адаптер	1
67	Z957366	Уплотнительное кольцо	1
68	4094317	Седло винта	1
69	M111025	Болт	2
70	A590110	Шайба	2
71	4053593	Хомут трубки	6
72	4053594	Хомут трубки	2
73	M111045	Болт	8
74	A590910	Пружинная шайба	10
75	4097111	Адаптер	2
76	4509180	Уплотнительное кольцо	1
77	4094319	Угловой штуцер	1
78	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
