Рама — HITACHI UH031M

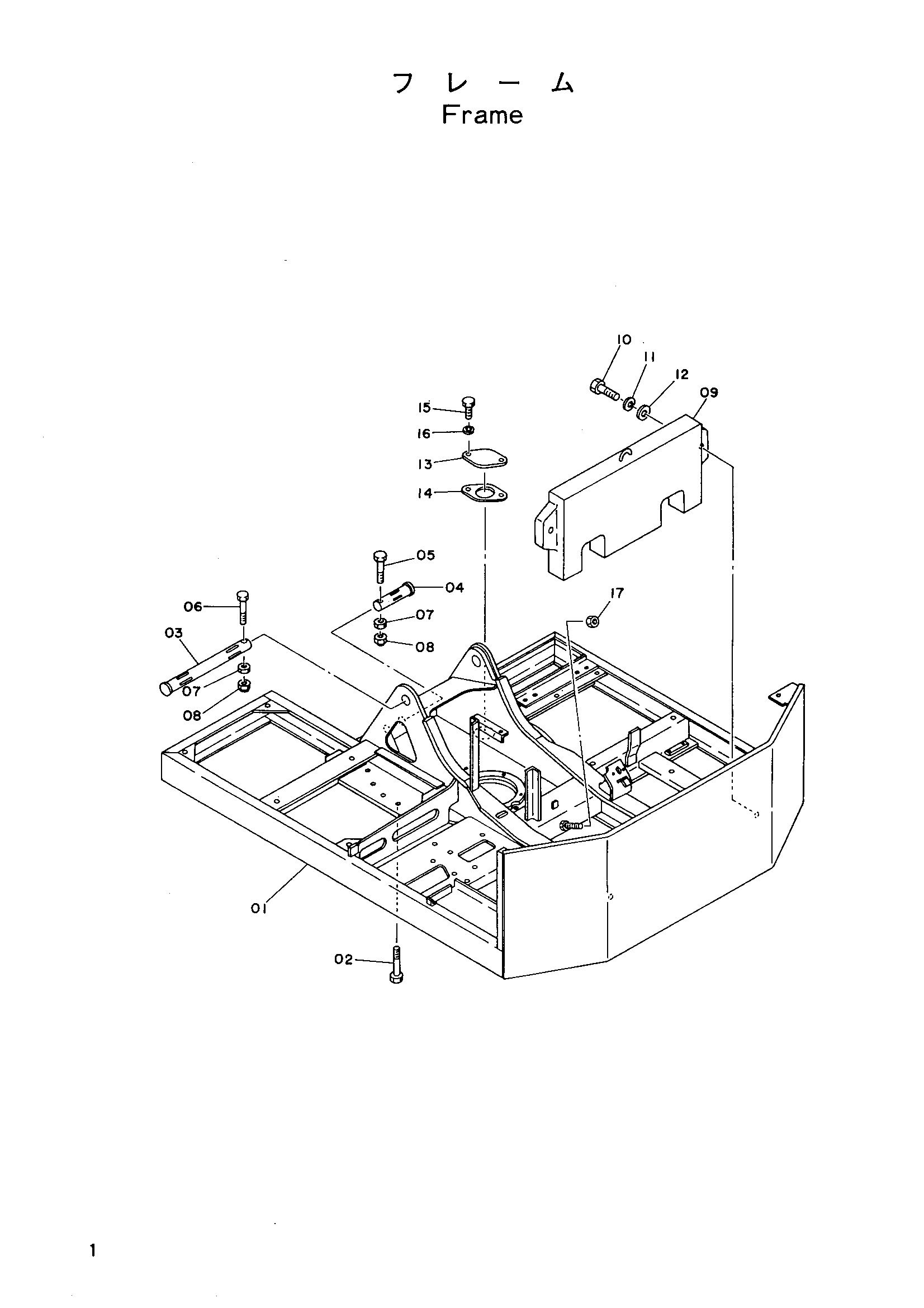

Заводская схема «Рама» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000785 | Рама основной | 1 |
| 02 | M121800 | Болт | 22 |
| 03 | 3015898 | Палец | 1 |
| 04 | 3015899 | Палец | 1 |
| 05 | M121601 | Болт | 1 |
| 06 | M121602 | Болт | 1 |
| 07 | M511613 | Гайка | 2 |
| 08 | 4026892 | U-образная гайка | 2 |
| 09 | 8020271 | Противовес | 1 |
| 10 | M112400 | Болт | 2 |
| 11 | A590924 | Пружинная шайба | 2 |
| 12 | 4085614 | Шайба | 2 |
| 13 | 4013896 | Крышка | 1 |
| 14 | 4510901 | Манжета | 1 |
| 15 | M111020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | M501008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
