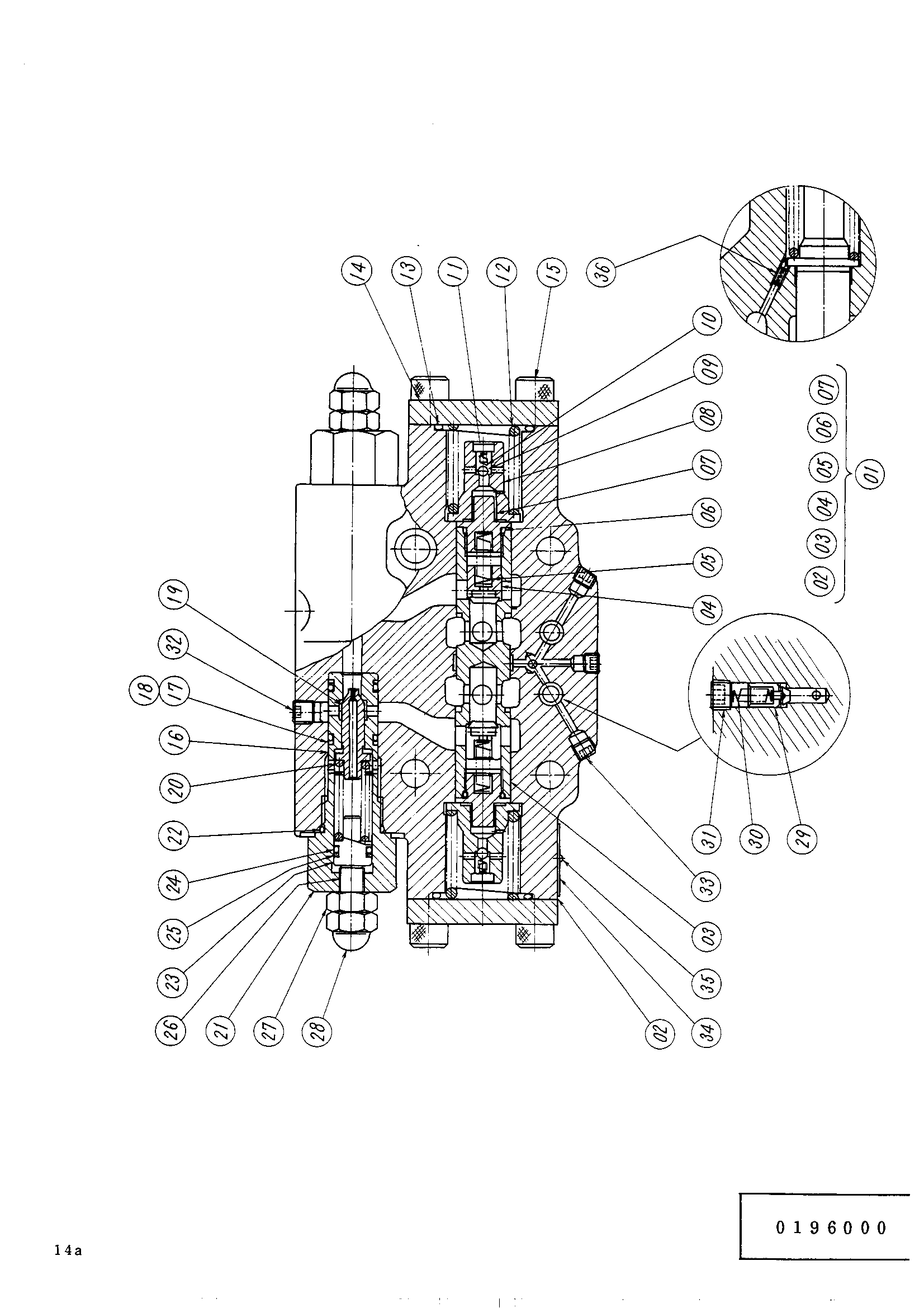

Тормозной клапан (для ходовой гидромотор) — HITACHI UH031M

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9031385	Клапан блаке	1
01	9048753	Корпус	1
04	4092117	Тарельчатый клапан	2
05	4092113	Пружина	2
06	4509180	Уплотнительное кольцо	2
07	4092118	Пробка	2
08	4092115	Направляющая пружины	2
09	4066744	Шарик	2
10	4065127	Пружина	2
11	4092116	Ограничитель	2
12	4096123	Пружина	1
13	A811035	Уплотнительное кольцо	2
14	4091019	Крышка	2
15	M341028	Болт с внутренним шестигранником	8
16	4092117	Втулка	2
17	4506416	Уплотнительное кольцо	4
18	4085607	Опорное кольцо	4
19	4092179	Поршень	2
20	4092103	Пружина	2
21	4092178	Картридж	2
22	985099	Уплотнительное кольцо	2
23	4092180	Пробка	2
24	957366	Уплотнительное кольцо	2
25	4092265	Опорное кольцо	2
26	4112857	Винт регулировка	2
27	M501008	Гайка	2
28	4068110	Гайка колпачок	2
29	4074069	Тарельчатый клапан	2
30	4074956	Пружина	2
31	94-2011	Пробка	2
32	94-2010	Пробка	2
33	4050968	Пробка	5
34	3006874	Информационная табличка	1
35	M491832	Приводной винт	2
36	4112858	Дроссель	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
