Ходовой гидромотор — HITACHI UH031M

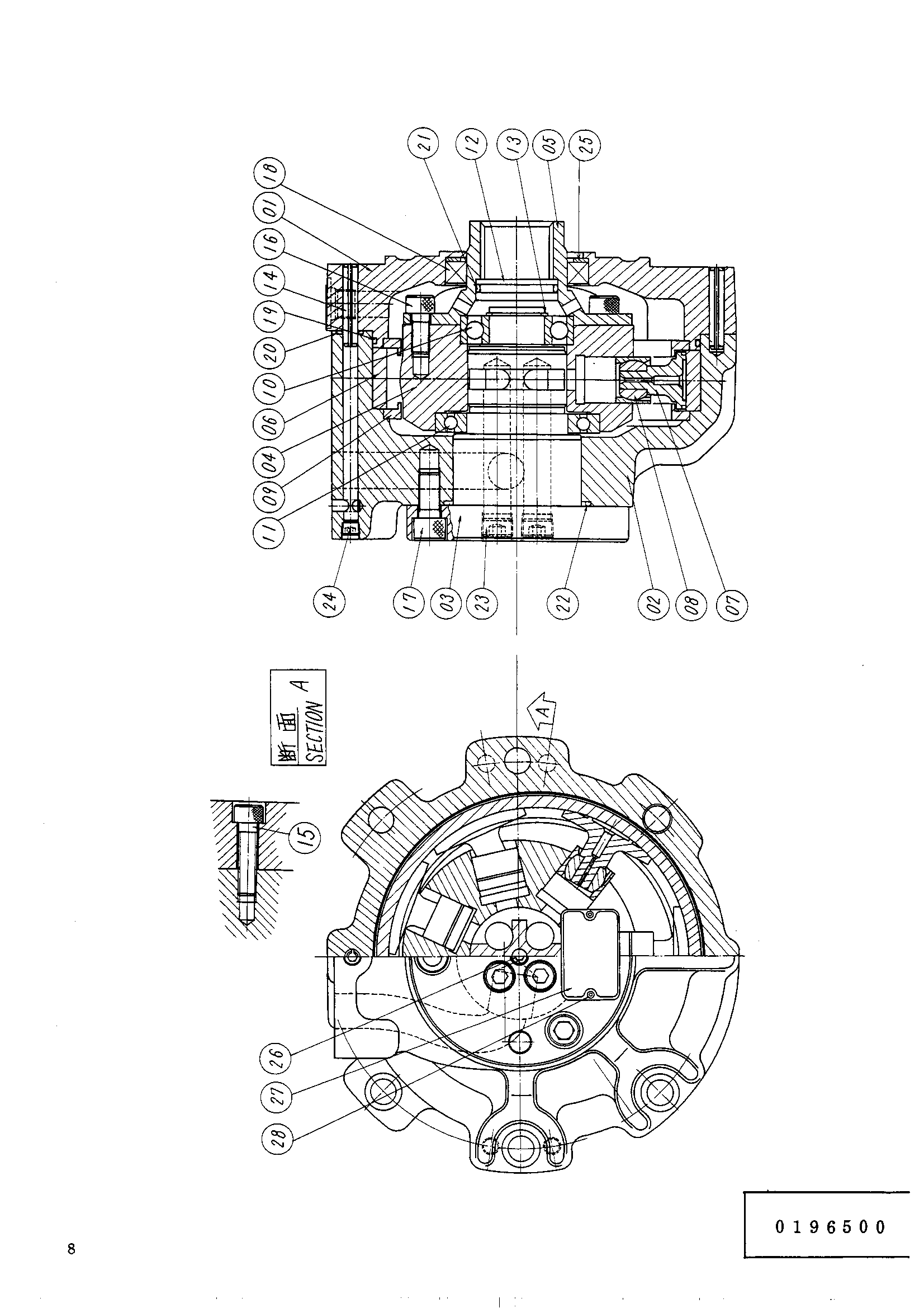

Заводская схема «Ходовой гидромотор» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9035700 | Гидромотор | 1 | |
| 01 | 2010913 | Корпус передний | 1 |
| 02 | 1003746 | Корпус задний | 1 |
| 03 | 2012487 | Клапан | 1 |
| 04 | 3016940 | Ротор | 1 |
| 05 | 3018907 | Муфта | 1 |
| 06 | 4092965 | Кольцо кулачок | 1 |
| 07 | 3015567 | Поршень | 7 |
| 08 | 9710631 | Шарнир | 7 |
| 09 | 4112138 | Кольцо направляющая | 2 |
| 10 | 931500 | Шариковый подшипник | 1 |
| 11 | 4092967 | Шариковый подшипник | 1 |
| 12 | 4092453 | Колпачок | 1 |
| 13 | 927488 | Стопорное кольцо | 1 |
| 14 | 4502750 | Пружинный штифт | 2 |
| 15 | M341040 | Болт с внутренним шестигранником | 2 |
| 16 | M341022 | Болт с внутренним шестигранником | 7 |
| 17 | M341225 | Болт с внутренним шестигранником | 3 |
| 18 | 4096374 | Масляное уплотнение | 1 |
| 19 | 4092970 | Уплотнительное кольцо | 1 |
| 20 | Z957366 | Уплотнительное кольцо | 1 |
| 21 | A810040 | Уплотнительное кольцо | 1 |
| 22 | A810075 | Уплотнительное кольцо | 1 |
| 23 | 94-2012 | Пробка | 4 |
| 24 | 94-2010 | Пробка | 1 |
| 25 | 4092981 | Проставка | 1 |
| 26 | 94-2010 | Пробка | 1 |
| 27 | 3020380 | Информационная табличка | 1 |
| 28 | M492564 | Винт дривер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
