Кабина в сборе — HITACHI UH031M

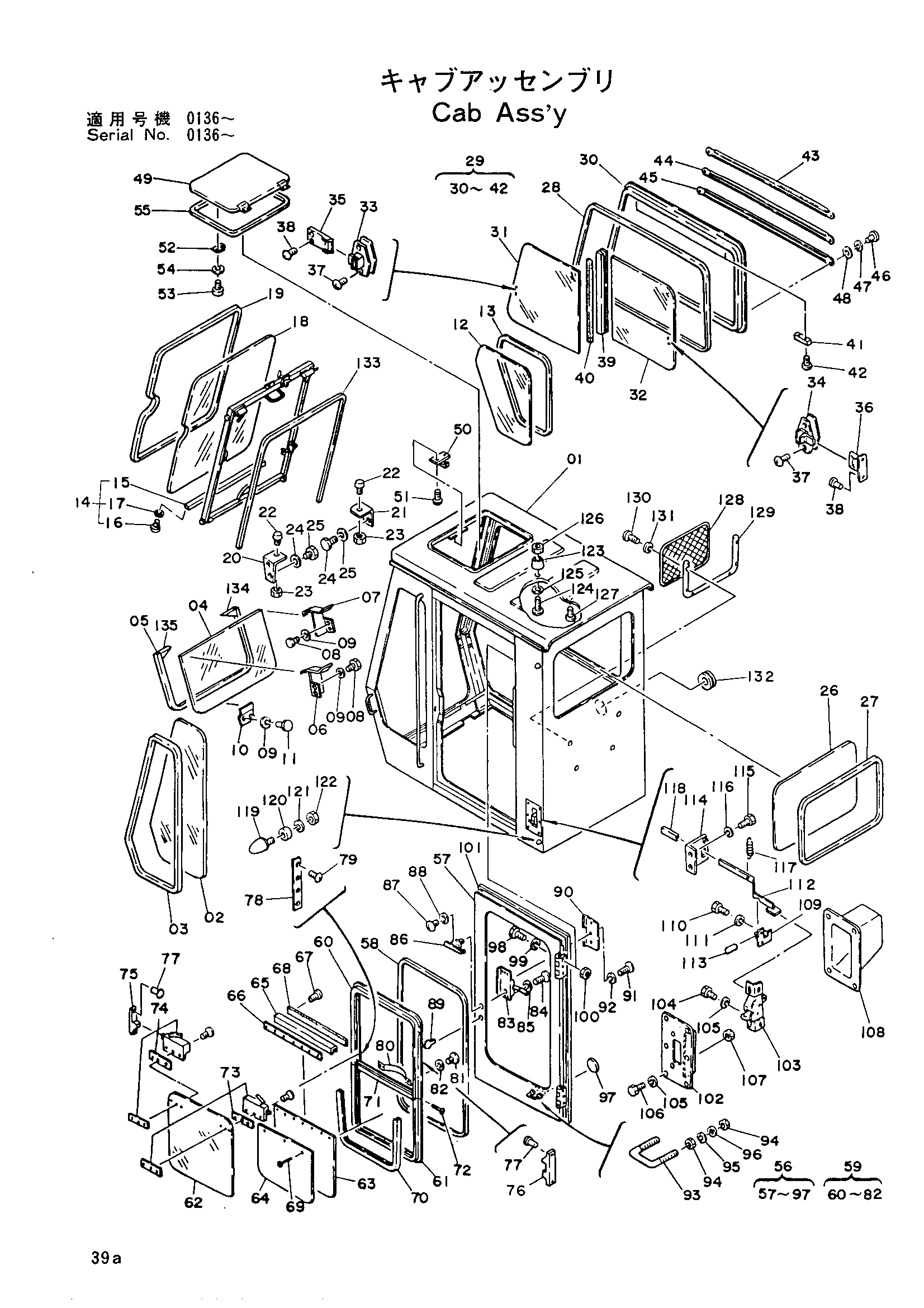

Заводская схема «Кабина в сборе» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4122496	Кабина в сборе	1
01	4134234	Кабина	1
02	4134243	Стекло	1
03	4105786	Резиновый H	1
04	4134244	Стекло	1
05	4125381	Резиновая прокладка	1
06	4135126	Кронштейн	1
07	4135225	Кронштейн	1
08	M200816	Болт	4
09	A590908	Пружинная шайба	8
10	4125384	Пластина	2
11	M200820	Болт	4
12	4110373	Стекло	1
13	4084366	Резиновая прокладка	1
14	4134235	Рама	1
15	4134246	Резиновая прокладка	1
16	M430313	Винт	6
17	A590103	Шайба	6
18	4134245	Стекло	1
19	4503185	Резиновый H	1
20	4135127	Кронштейн	1
21	4135128	Кронштейн	1
22	4125389	Опора	4
23	M501008	Гайка	2
24	M110816	Болт	4
25	A590908	Пружинная шайба	4
26	4058091	Стекло	1
27	4503186	Резиновый H	1
28	4103913	Резиновый H	1
29	4111112	Окно в сборе	1
30	4111104	Рама	1
31	4111105	Стекло	1
32	4111106	Стекло	1
33	4084264	Замок	1
34	4084265	Замок	1
35	4111107	Защёлка	1
36	4084267	Защёлка	1
37	M470416	Винт	4
38	4091422	Заклёпка	4
39	4084268	Рама	1
40	4084272	Уплотнение водяной	1
41	4125399	Ограничитель	2
42	M470316	Винт	4
43	4111108	Защитный кожух	1
44	4111109	Защитный кожух	1
45	4111110	Защитный кожух	1
46	M430813	Винт	6
47	A590908	Пружинная шайба	6
48	A590108	Шайба	6
49	4125395	Крышка	1
50	4084437	Замок	1
51	M470410	Винт	2
52	4514800	Замок	1
53	M430408	Винт	2
54	A590904	Пружинная шайба	2
55	4125396	Резиновая прокладка	1
56	4134236	Дверь в сборе	1
57	4134237	Дверь	1
58	4103913	Резиновый H	1
59	4102942	Окно в сборе	1
60	4101503	Рама	1
61	4101504	Рама	1
62	4084276	Стекло	1
63	4101509	Пластина	1
64	4101506	Пластина	1
65	4101507	Рама	1
66	4101514	Линер	1
67	4101511	Заклёпка	3
68	4089003	Уплотнение водяной	2
69	4101512	Винт	2
70	4101510	Резиновая прокладка	1
71	4101508	Рама	1
72	4101513	Винт	4
73	4084279	Замок	1
74	4084280	Замок	1
75	4084283	Защёлка	4
76	4084284	Защёлка	2
77	4091422	Заклёпка	12
78	4084285	Пластина	2
79	M430408	Винт	8
80	4089005	Рукоятка	1
81	M430525	Винт	4
82	A590905	Пружинная шайба	4
83	4084287	Шпонка короб	1
84	M430613	Винт	6
85	A590906	Пружинная шайба	6
86	4096771	Рукоятка	1
87	M470510	Винт	2
88	4107762	Шайба	2
89	971306	Шпонка	1
90	4134238	Крышка	1
91	M430408	Винт	3
92	A590904	Пружинная шайба	3
93	4084301	U-образный болт	1
94	M501008	Гайка	4
95	A590910	Пружинная шайба	4
96	A590110	Шайба	4
97	4084302	Резиновая прокладка	2
98	M111020	Болт	6
99	A590910	Пружинная шайба	6
100	M501008	Гайка	6
101	4084435	Резиновая прокладка	1
102	4115206	Кронштейн	1
103	4113118	Замок	1
104	M200814	Болт	2
105	A590908	Пружинная шайба	6
106	M200825	Болт	4
107	M500807	Гайка	4
108	4102259	Крышка	1
109	4089007	Кронштейн	1
110	M200816	Болт	2
111	A590908	Пружинная шайба	2
112	4089008	Рычаг	1
113	4089009	Палец	1
114	4125397	Направляющая	1
115	M200816	Болт	2
116	A590908	Пружинная шайба	2
117	4125398	Пружина	1
118	4089012	Колпачок	1
119	487195	Ограничитель	2
120	4084289	Шайба	2
121	A590910	Пружинная шайба	2
122	M501008	Гайка	2
123	485013	Амортизатор	1
124	4101515	Винт	1
125	4101517	Шайба	4
126	4101518	Гайка	1
127	4101516	Винт	3
128	4507582	Поккет	1
129	4507583	Поккет направляющая	1
130	M430414	Винт	4
131	A590904	Пружинная шайба	4
132	4038615	Резиновая прокладка	1
133	4084434	Резиновая прокладка	1
134	4134251	Резиновая прокладка	1
135	4134252	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
