Укороченный рукоять — HITACHI UH031M

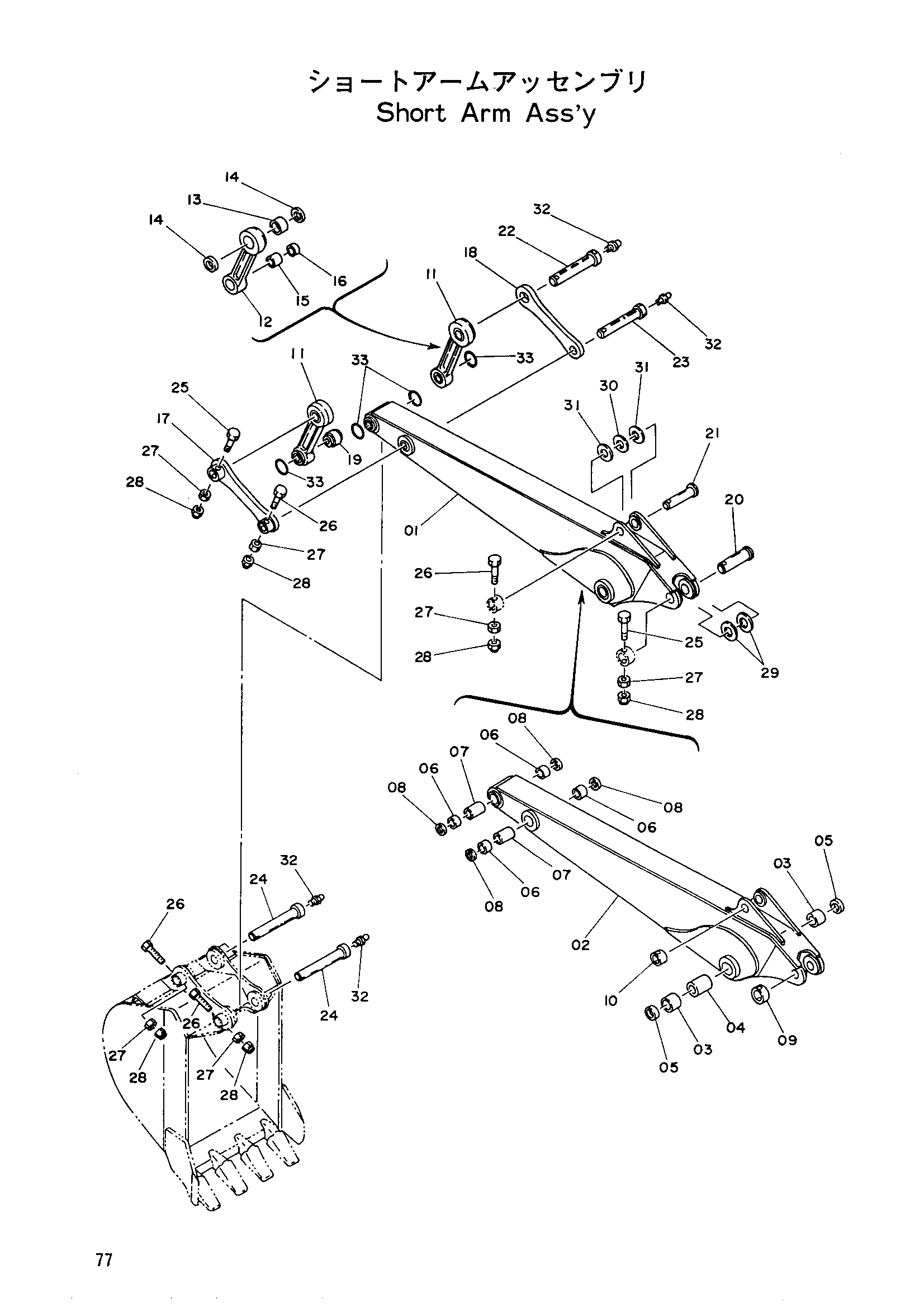

Заводская схема «Укороченный рукоять» для HITACHI UH031M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9030086 | Рукоять в сборе | 1 |
| 02 | 6004079 | Рукоять | 1 |
| 03 | 4046884 замена: 4128480 | Втулка | 2 |
| 03 | 4128480 | Втулка | 2 |
| 04 | 4094077 | Трубка | 1 |
| 05 | 4094086 | Пылезащитное уплотнение | 2 |
| 06 | 4046885 замена: 4128481 | Втулка | 4 |
| 06 | 4128481 | Втулка | 4 |
| 07 | 4094078 | Трубка | 2 |
| 08 | 4094088 | Пылезащитное уплотнение | 4 |
| 09 | 4037711 | Ограничитель | 1 |
| 10 | 4094096 | Ограничитель | 1 |
| 11 | 9030087 | Тяга | 2 |
| 12 | 3015896 | Тяга | 1 |
| 13 | 4094082 | Втулка | 1 |
| 14 | 4094087 | Пылезащитное уплотнение | 2 |
| 15 | 4046885 замена: 4128481 | Втулка | 1 |
| 15 | 4128481 | Втулка | 1 |
| 16 | 4094088 | Пылезащитное уплотнение | 1 |
| 17 | 9030088 | Тяга | 1 |
| 18 | 3015897 | Тяга | 1 |
| 19 | 4037725 | Деталь дистант | 1 |
| 20 | 3015903 | Палец | 1 |
| 21 | 3015904 | Палец | 1 |
| 22 | 3015905 | Палец | 1 |
| 23 | 3015906 | Палец | 1 |
| 24 | 3015907 | Палец | 2 |
| 25 | M121601 | Болт | 2 |
| 26 | M121600 | Болт | 4 |
| 27 | M511613 | Гайка | 6 |
| 28 | 4026892 | U-образная гайка | 6 |
| 29 | 4042135 | Проставка | 3 |
| 30 | 4042136 | Проставка | 2 |
| 31 | 4054502 | Проставка | 2 |
| 32 | J75481 | Штуцер | 4 |
| 33 | 4094085 | Уплотнительное кольцо | 4 |
| 101 | 4134442 | Проставка | 0 |
| 102 | 4134443 | Проставка | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
