Крышка — HITACHI UH031

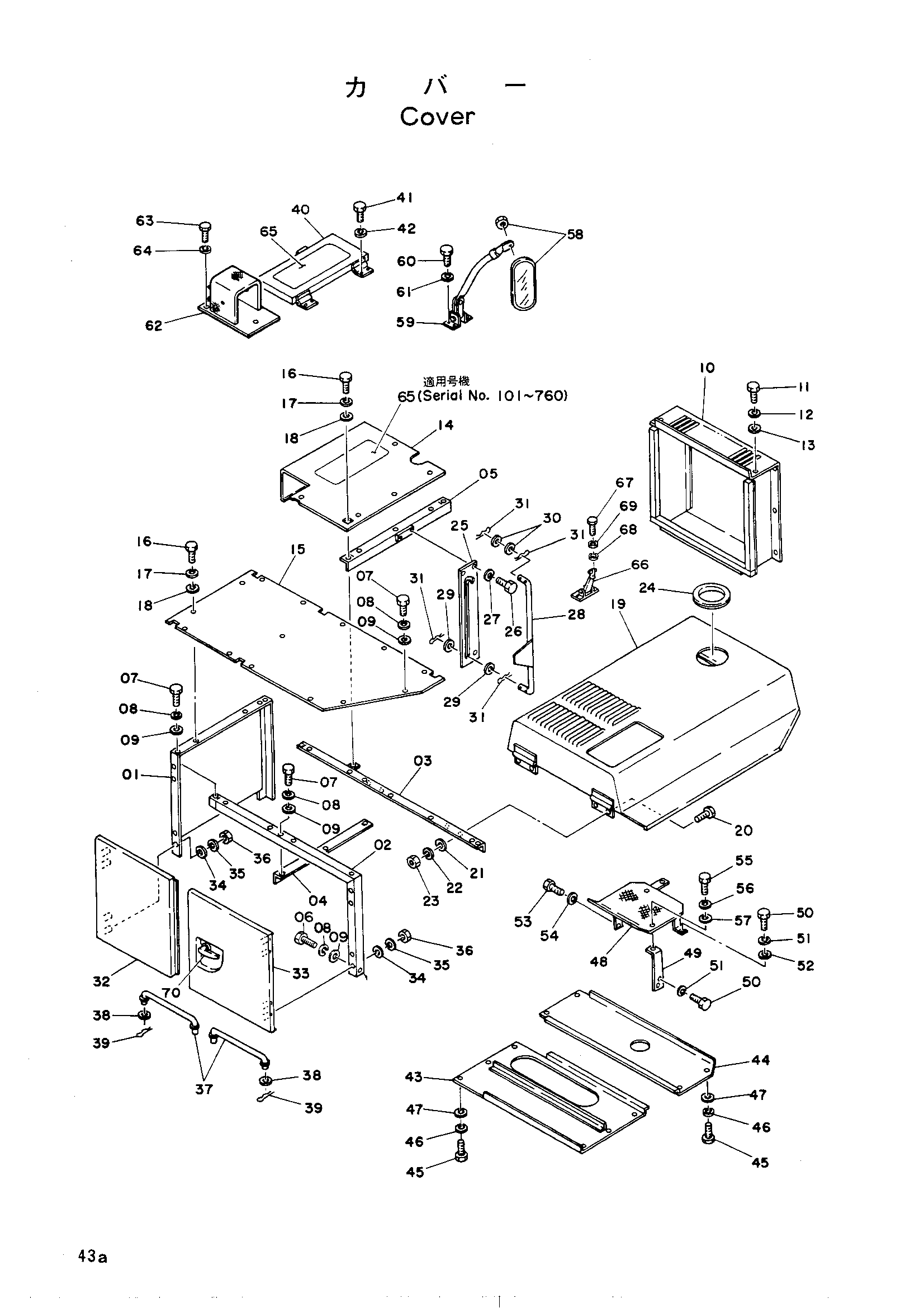

Заводская схема «Крышка» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009204	Опора	1
02	7009205	Опора	1
03	8018715	Опора	1
04	8018716	Опора	1
05	8018717	Опора	1
06	M111220	Болт	3
07	M111225	Болт	7
08	A590912	Пружинная шайба	9
09	A590112	Шайба	10
10	7007782	Крышка	1
11	M111225	Болт	8
12	A590912	Пружинная шайба	8
13	J217084	Шайба	8
14	7009209	Крышка	1
15	2013021	Крышка	1
16	M111225	Болт	19
17	A590912	Пружинная шайба	19
18	A590112	Шайба	19
19	6004171	Крышка	1
20	M111025	Болт	4
21	J217083	Шайба	4
22	A590910	Пружинная шайба	4
23	M501008	Гайка	4
24	4075565	Резиновая втулка	1
25	4108695	Пластина	1
26	M111020	Болт	3
27	A590910	Пружинная шайба	3
28	8020168	Стойка	1
29	4073522	Шайба	2
30	A590116	Шайба	2
31	4022701	Стопорный палец	4
32	7009207	Крышка	1
33	7009208	Крышка	1
34	J217083	Шайба	8
35	A590910	Пружинная шайба	8
36	M501008	Гайка	8
37	9707254	Стойка	2
38	A590112	Шайба	2
39	4022699	Стопорный палец	2
40	8018732	Крышка	1
41	M200818	Болт	4
42	A590908	Пружинная шайба	4
43	8015432	Крышка	1
44	3015996	Крышка	1
45	M111020	Болт	10
46	A590910	Пружинная шайба	10
47	J217083	Шайба	10
48	7009206	Кронштейн	1
49	4108697	Кронштейн	1
50	M111020	Болт	3
51	A590910	Пружинная шайба	3
52	J217083	Шайба	1
53	M200814	Болт	2
54	A590908	Пружинная шайба	2
55	M200616	Болт	1
56	A590906	Пружинная шайба	1
57	A590106	Пружинная шайба	1
58	4513415	Зеркало	1
59	4507212	Кронштейн	1
60	M200610	Болт	4
61	A590906	Пружинная шайба	4
62	8020010	Крышка	1
63	M111020	Болт	3
64	M590910	Пружинная шайба	3
65	4073519	Лента	1
65	4073519	Лента	2
66	9706690	Защёлка	1
67	M111020	Болт	2
68	A590110	Шайба	2
69	A590910	Пружинная шайба	2
70	4077912	Рукоятка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
