Гусеничная рама — HITACHI UH031

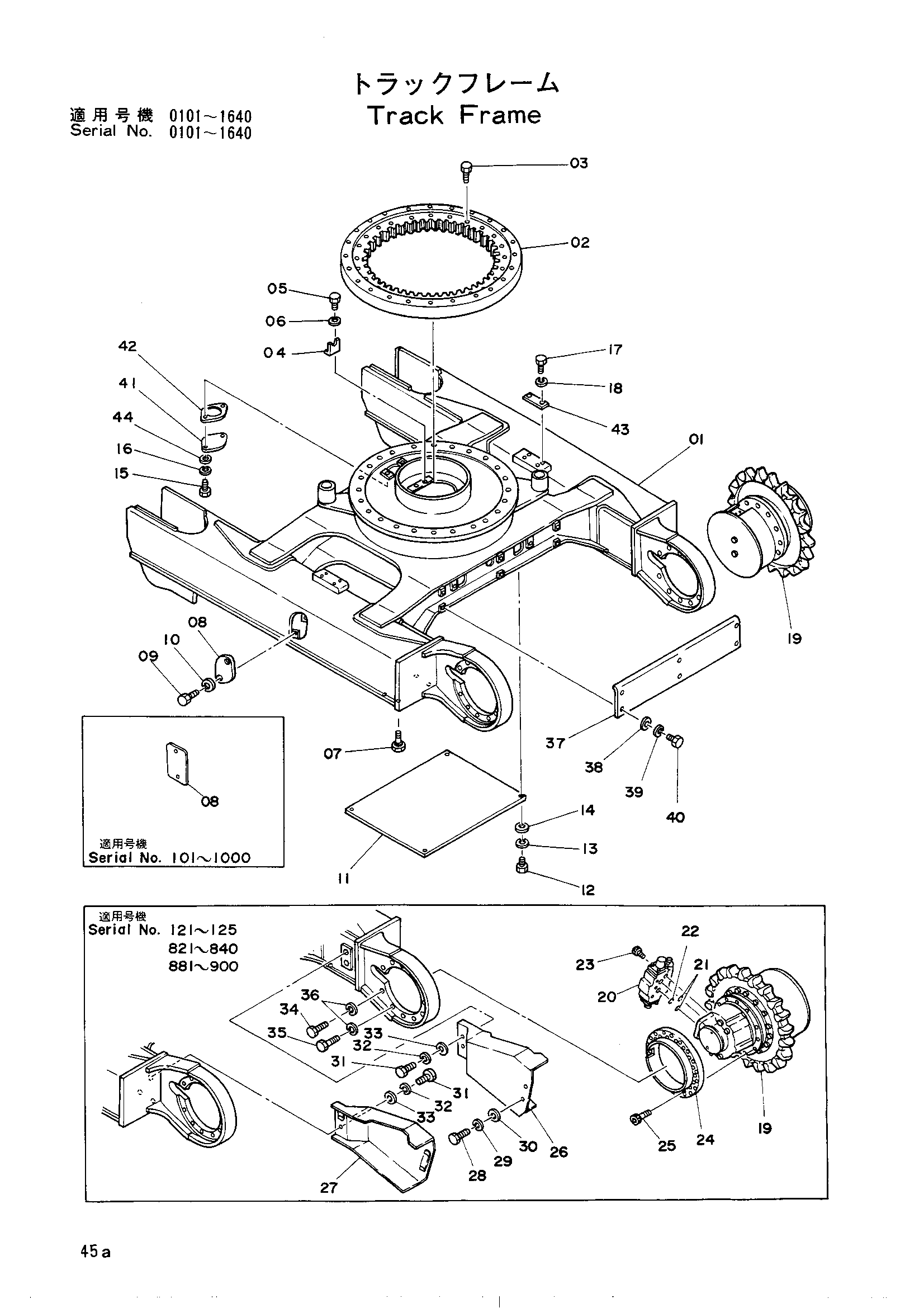

Заводская схема «Гусеничная рама» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003463	Фрам гусеница	1
01	6004511	Гусеничная рама	1
02	4094150	Подшипник поворот	1
03	M121800	Болт	24
04	4097312	Ограничитель	1
05	M111020	Болт	2
05	M111025	Болт	2
06	A590910	Пружинная шайба	2
07	4100980	Болт	40
08	3018900	Крышка	2
08	4505649	Крышка	2
09	M111025	Болт	4
10	A590910	Пружинная шайба	4
11	4094026	Защитный кожух	1
11	4114341	Защитный кожух	1
12	M111222	Болт	4
13	A590912	Пружинная шайба	4
14	A590112	Шайба	4
15	M111020	Болт	2
15	M111025	Болт	2
16	A590910	Пружинная шайба	2
17	M111232	Болт	8
18	A590912	Пружинная шайба	8
19	9030177	Пропелинг девик	1
19	9030177	Пропелинг девик	1
19	9030177	Пропелинг девик	1
19	9030177	Пропелинг девик	1
19	9037625	Блок пропел	2
19	9037625	Блок пропел	2
19	9037625	Блок пропел	2
20	9040962	Тормозной клапан	2
20	9040962	Тормозной клапан	2
20	9040962	Тормозной клапан	2
21	A811025	Уплотнительное кольцо	4
21	A811025	Уплотнительное кольцо	4
21	A811025	Уплотнительное кольцо	4
22	933226 замена: 971823	Уплотнительное кольцо	2
22	933226	Уплотнительное кольцо	2
22	933226	Уплотнительное кольцо	2
23	M341028	Болт с внутренним шестигранником	8
23	M341028	Болт с внутренним шестигранником	8
23	M341028	Болт с внутренним шестигранником	8
24	3015920	Проставка	2
24	3015920	Проставка	2
24	3015920	Проставка	2
25	M351632	Болт	22
25	M351632	Болт	22
25	M351632	Болт	22
26	9010610	Крышка(правый)	1
26	9010610	Крышка(правый)	1
26	9010610	Крышка(правый)	1
27	7010611	Крышка(левый)	1
27	7010611	Крышка(левый)	1
27	7010611	Крышка(левый)	1
28	M111236	Болт	4
28	M111236	Болт	4
28	M111236	Болт	4
29	A590912	Пружинная шайба	4
29	A590912	Пружинная шайба	4
29	A590912	Пружинная шайба	4
30	J217084	Шайба	4
30	J217084	Шайба	4
30	J217084	Шайба	4
31	M111045	Болт	4
31	M111045	Болт	4
31	M111045	Болт	4
32	A590910	Пружинная шайба	4
32	A590910	Пружинная шайба	4
32	A590910	Пружинная шайба	4
33	J217083	Шайба	4
33	J217083	Шайба	4
33	J217083	Шайба	4
34	M121645	Болт	2
34	M121645	Болт	2
34	M121645	Болт	2
35	M121656	Болт	20
35	M121656	Болт	20
35	M121656	Болт	20
36	A590916	Пружинная шайба	22
36	A590916	Пружинная шайба	22
36	A590916	Пружинная шайба	22
37	3018917	Крышка	1
38	A590112	Шайба	6
39	A590912	Пружинная шайба	6
40	M111220	Болт	6
41	4013896 замена: 4122901	Крышка	1
41	4107666	Крышка	1
41	4122901	Крышка	1
42	4107665	Манжета	1
42	4510901	Манжета	1
43	4080366	Регулировочная шайба 0.5	4
44	A590110	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
