Гусеничная рама — HITACHI UH031

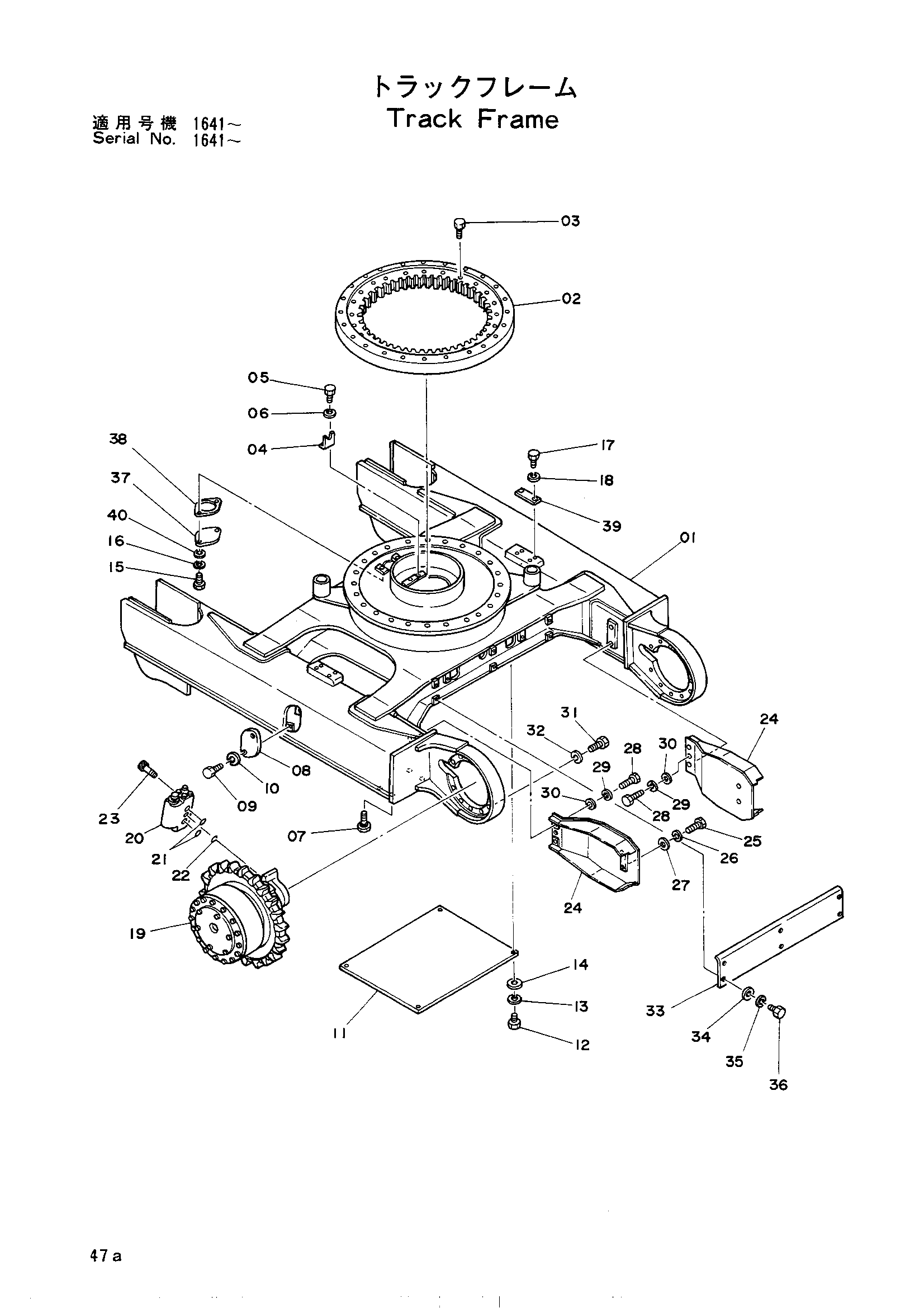

Заводская схема «Гусеничная рама» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6005485 | Гусеничная рама | 1 |
| 02 | 4094150 | Подшипник поворот | 1 |
| 03 | M121800 | Болт | 24 |
| 04 | 4097312 | Ограничитель | 1 |
| 05 | M111020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4100980 | Болт | 40 |
| 08 | 3018900 | Крышка | 2 |
| 09 | M111025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 4114341 | Защитный кожух | 1 |
| 12 | M111222 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | A590112 | Шайба | 4 |
| 15 | M111020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | M111232 | Болт | 8 |
| 18 | A590912 | Пружинная шайба | 8 |
| 19 | 9045010 | Ходовой устройство | 2 |
| 20 | 9040962 | Тормозной клапан | 2 |
| 21 | A811025 | Уплотнительное кольцо | 4 |
| 22 | 971823 | Уплотнительное кольцо | 2 |
| 23 | M341028 | Болт с внутренним шестигранником | 8 |
| 24 | 7011917 | Крышка | 2 |
| 24 | 7011935 | Крышка | 2 |
| 25 | M111032 | Болт | 4 |
| 25 | M111232 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | A590110 | Шайба | 4 |
| 27 | A590112 | Шайба | 4 |
| 28 | M111045 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | A590110 | Шайба | 4 |
| 31 | M121650 | Болт | 22 |
| 32 | A590916 | Пружинная шайба | 22 |
| 33 | 3018917 | Крышка | 1 |
| 34 | A590112 | Шайба | 6 |
| 35 | A590912 | Пружинная шайба | 6 |
| 36 | M111220 | Болт | 6 |
| 37 | 4122901 | Крышка | 1 |
| 38 | 4510901 | Манжета | 1 |
| 39 | 4080366 | Регулировочная шайба 0.5 | 4 |
| 40 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
