Гидромотор поворота — HITACHI UH031

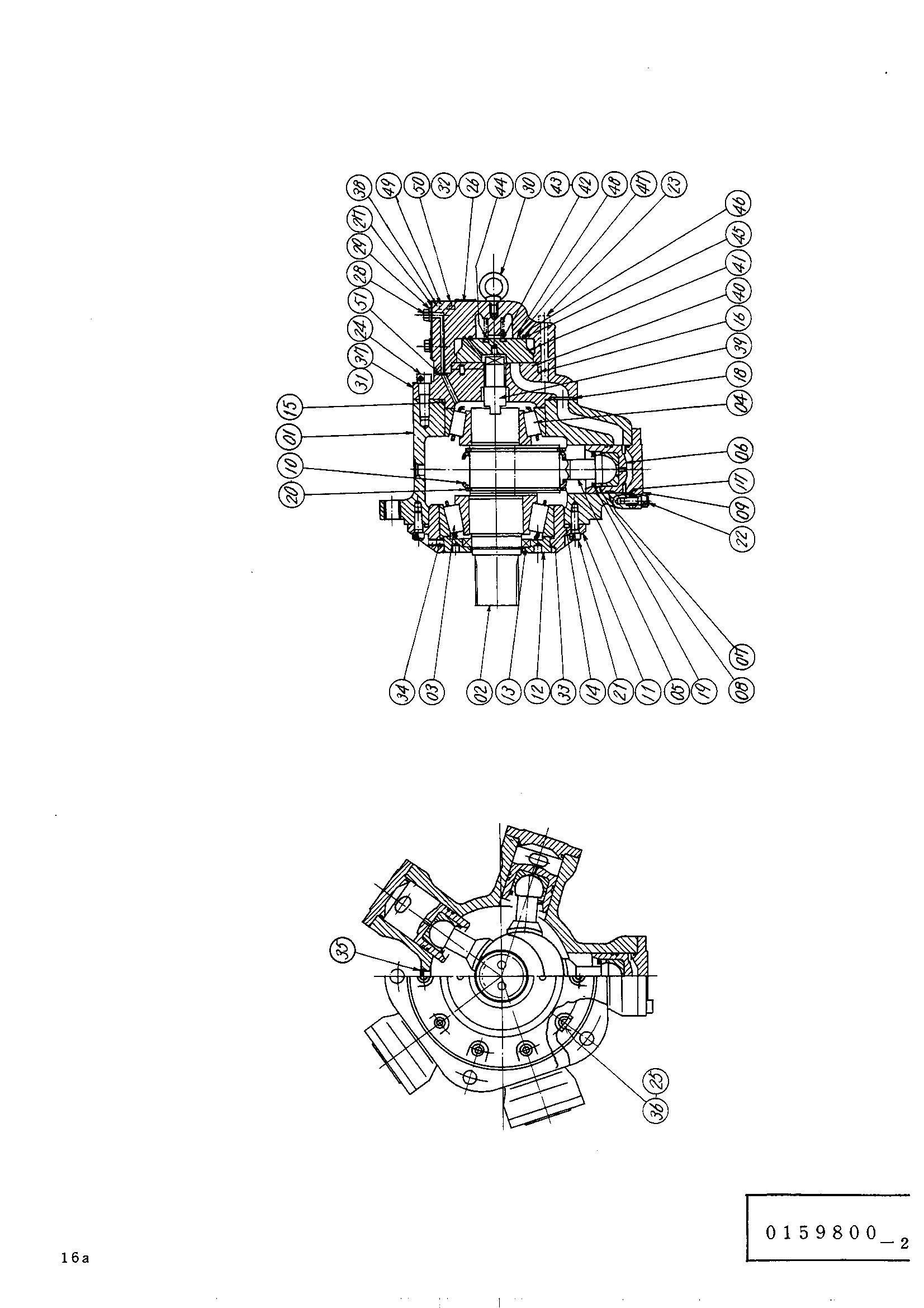

Заводская схема «Гидромотор поворота» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4105839 | Гидромотор | 1 | |
| 02 | 0159801 | Вал | 1 |
| 03 | 0159802 | Подшипник ROL | 1 |
| 04 | 0159803 | Подшипник ROL | 1 |
| 05 | 0159804 | Шток коннектинг | 5 |
| 06 | 0159805 | Поршень | 5 |
| 07 | 0159806 | Поршневое кольцо | 10 |
| 08 | 0159807 | Втулка | 5 |
| 10 | 0159808 | Кольцо направляющая | 2 |
| 13 | 0159809 | Масляное уплотнение | 1 |
| 14 | A810195 | Уплотнительное кольцо | 1 |
| 15 | A810140 | Уплотнительное кольцо | 1 |
| 16 | 0159812 | Уплотнительное кольцо | 1 |
| 17 | A811060 | Уплотнительное кольцо | 5 |
| 18 | A811025 | Уплотнительное кольцо | 5 |
| 21 | 0159836 | Болт с внутренним шестигранником | 10 |
| 22 | 0159837 | Болт с внутренним шестигранником | 40 |
| 23 | 0159838 | Болт с внутренним шестигранником | 6 |
| 24 | 0159839 | Болт с внутренним шестигранником | 5 |
| 33 | 0159820 | Уплотнительное кольцо | 1 |
| 34 | 0159821 | Установочный винт | 1 |
| 36 | 962567 | Уплотнительное кольцо | 1 |
| 37 | 0159824 | Блок | 1 |
| 38 | 0159825 | Корпус | 1 |
| 39 | 0159826 | Вал | 1 |
| 40 | 0159827 | Пластина | 1 |
| 41 | 0159828 | Клапан | 1 |
| 42 | 0159829 | Упорная шайба | 2 |
| 43 | 0159830 | Подшипник | 1 |
| 44 | 0159831 | Пружина | 1 |
| 45 | 0159832 | Уплотнение кольцо | 1 |
| 46 | 0159833 | Уплотнительное кольцо | 1 |
| 47 | 0159834 | Уплотнение кольцо | 1 |
| 48 | 0159835 | Уплотнительное кольцо | 1 |
| 51 | 984618 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
