Стрела — HITACHI UH031

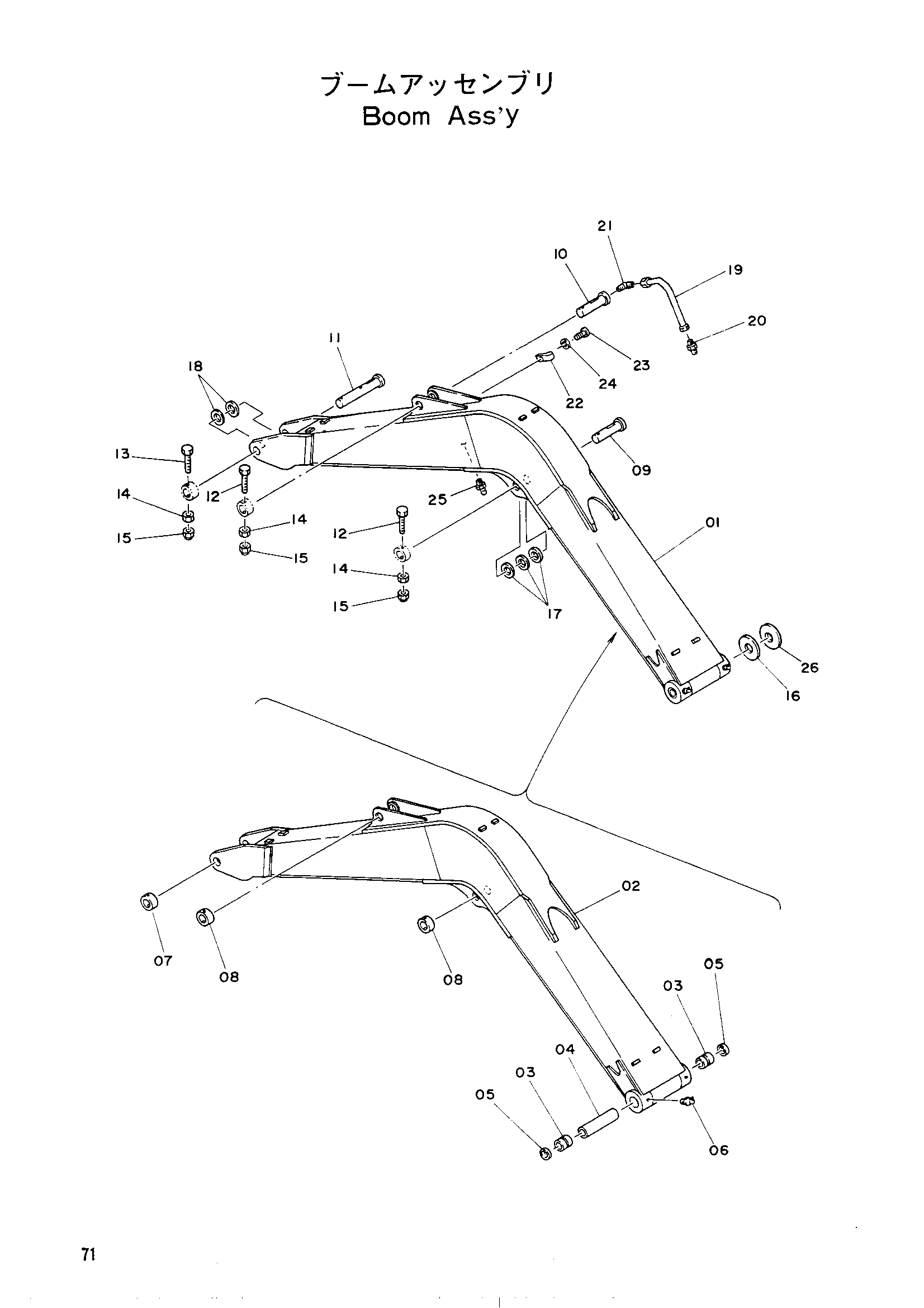

Заводская схема «Стрела» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9030084 | Стрела в сборе | 1 |
| 02 | 5000930 | Стрела | 1 |
| 03 | 4046871 замена: 4128478 | Втулка | 2 |
| 03 | 4128478 | Втулка | 2 |
| 04 | 4094178 | Трубка | 1 |
| 05 | 4094086 | Пылезащитное уплотнение | 2 |
| 06 | J75581 | Штуцер | 2 |
| 07 | 4094095 | Ограничитель | 1 |
| 08 | 4037711 | Ограничитель | 2 |
| 09 | 3018118 | Палец | 1 |
| 10 | 3015901 | Палец | 1 |
| 11 | 3015902 | Палец | 1 |
| 12 | M121601 | Болт | 2 |
| 13 | M121602 | Болт | 1 |
| 14 | M511613 | Гайка | 3 |
| 15 | 4026892 | U-образная гайка | 3 |
| 16 | 4052249 | Проставка | 1 |
| 16 | 4052249 | Проставка | 2 |
| 17 | 4042135 | Проставка | 3 |
| 18 | 4005826 | Проставка | 2 |
| 19 | 4094083 | Трубка | 1 |
| 20 | 4507113 | Штуцер трубки | 1 |
| 21 | 4507112 | Штуцер трубки | 1 |
| 22 | 4000854 | Хомут трубки | 1 |
| 23 | M430610 | Винт | 1 |
| 24 | A590906 | Пружинная шайба | 1 |
| 25 | J75481 | Штуцер | 2 |
| 26 | 4121602 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
