Гидромотор трубопроводы — HITACHI UH031

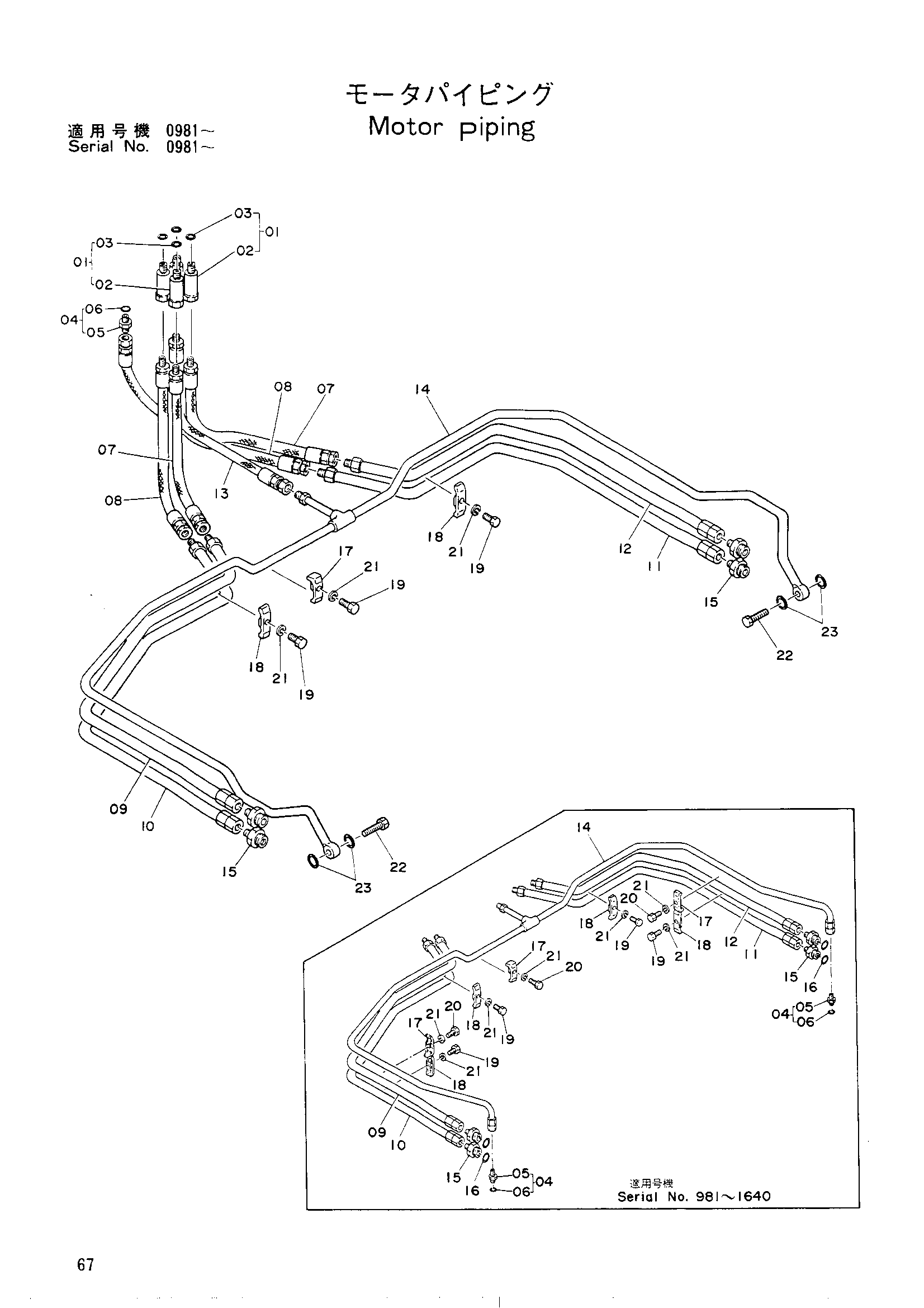

Заводская схема «Гидромотор трубопроводы» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4128965 | Адаптер | 4 |
| 02 | 4128964 | Адаптер | 1 |
| 03 | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4042031 | Адаптер | 1 |
| 04 | 4042031 | Адаптер | 3 |
| 05 | 4042011 | Адаптер | 1 |
| 06 | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4074025 | Шланг | 2 |
| 08 | 4055261 | Шланг | 2 |
| 09 | 8022547 | Трубка | 1 |
| 09 | 8024748 | Трубка | 1 |
| 10 | 8022548 | Трубка | 1 |
| 10 | 8024747 | Трубка | 1 |
| 11 | 8022550 | Трубка | 1 |
| 11 | 8024745 | Трубка | 1 |
| 12 | 8022549 | Трубка | 1 |
| 12 | 8024746 | Трубка | 1 |
| 13 | 4055159 | Шланг | 1 |
| 14 | 7010941 | Трубка | 1 |
| 14 | 7011916 | Трубка | 1 |
| 15 | 4094090 | Адаптер | 4 |
| 15 | 4506424 | Адаптер | 4 |
| 16 | 4506424 | Уплотнительное кольцо | 4 |
| 17 | 4053594 | Хомут трубки | 1 |
| 17 | 4053594 | Хомут трубки | 3 |
| 18 | 4053593 | Хомут трубки | 2 |
| 18 | 4053593 | Хомут трубки | 4 |
| 19 | M111045 | Болт | 3 |
| 19 | M111045 | Болт | 4 |
| 20 | M111040 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 21 | A590910 | Пружинная шайба | 7 |
| 22 | 4109416 | Болт | 2 |
| 23 | 954493 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
