Смещаемый гидроцилиндр — HITACHI UH031

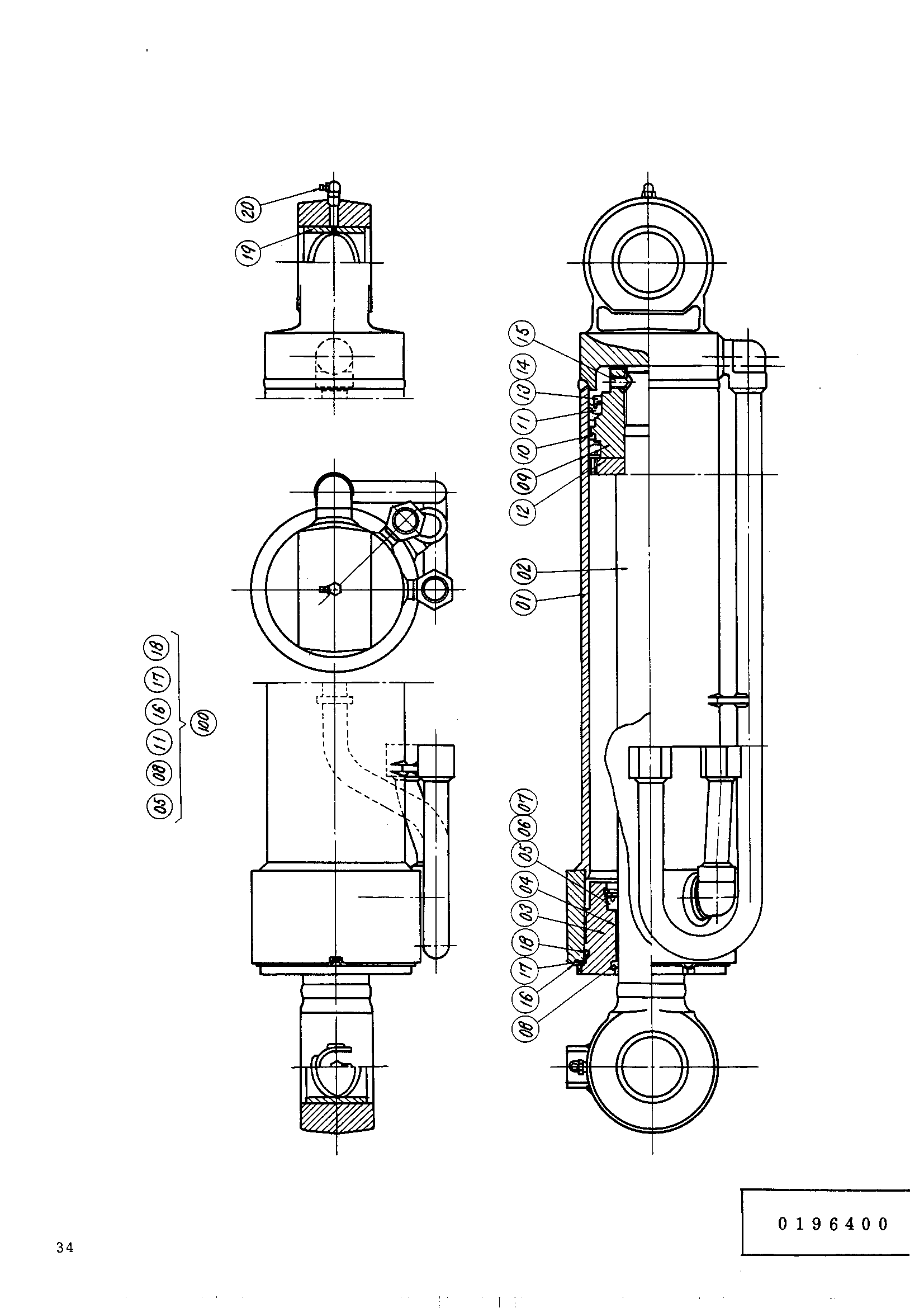

Заводская схема «Смещаемый гидроцилиндр» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3019946 | Гидроцилиндр. смещаемый | 1 | |
| 01 | 0196401 | Труба гидроцилиндра | 1 |
| 02 | 0196402 | Шток поршня | 1 |
| 03 | 0159503 | Головка гидроцилиндра | 1 |
| 04 | 988670 | Втулка | 1 |
| 05 | 0159504 | У-ринг | 1 |
| 06 | 4507912 | Манжета | 1 |
| 07 | 4507913 | Стопорное кольцо | 1 |
| 08 | 4043315 | Грязесъёмное кольцо | 1 |
| 09 | 0159505 | Поршень | 1 |
| 10 | 933771 | Поршневое кольцо | 2 |
| 11 | 4085445 | У-ринг | 2 |
| 12 | 0159506 | Держатель у-ринг | 1 |
| 13 | 966218 | Держатель у-ринг | 1 |
| 14 | 963657 | Ограничитель | 1 |
| 15 | 0159507 | Установочный винт | 1 |
| 16 | 4039697 | Шайба скальный | 1 |
| 17 | A811115 | Уплотнительное кольцо | 1 |
| 18 | 992446 | Уплотнительное кольцо | 1 |
| 19 | 0159509 | Втулка | 2 |
| 20 | 4043330 | Штуцер | 2 |
| 100 | 4124202 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
