Гидролинии рабочего оборудования — HITACHI UH031

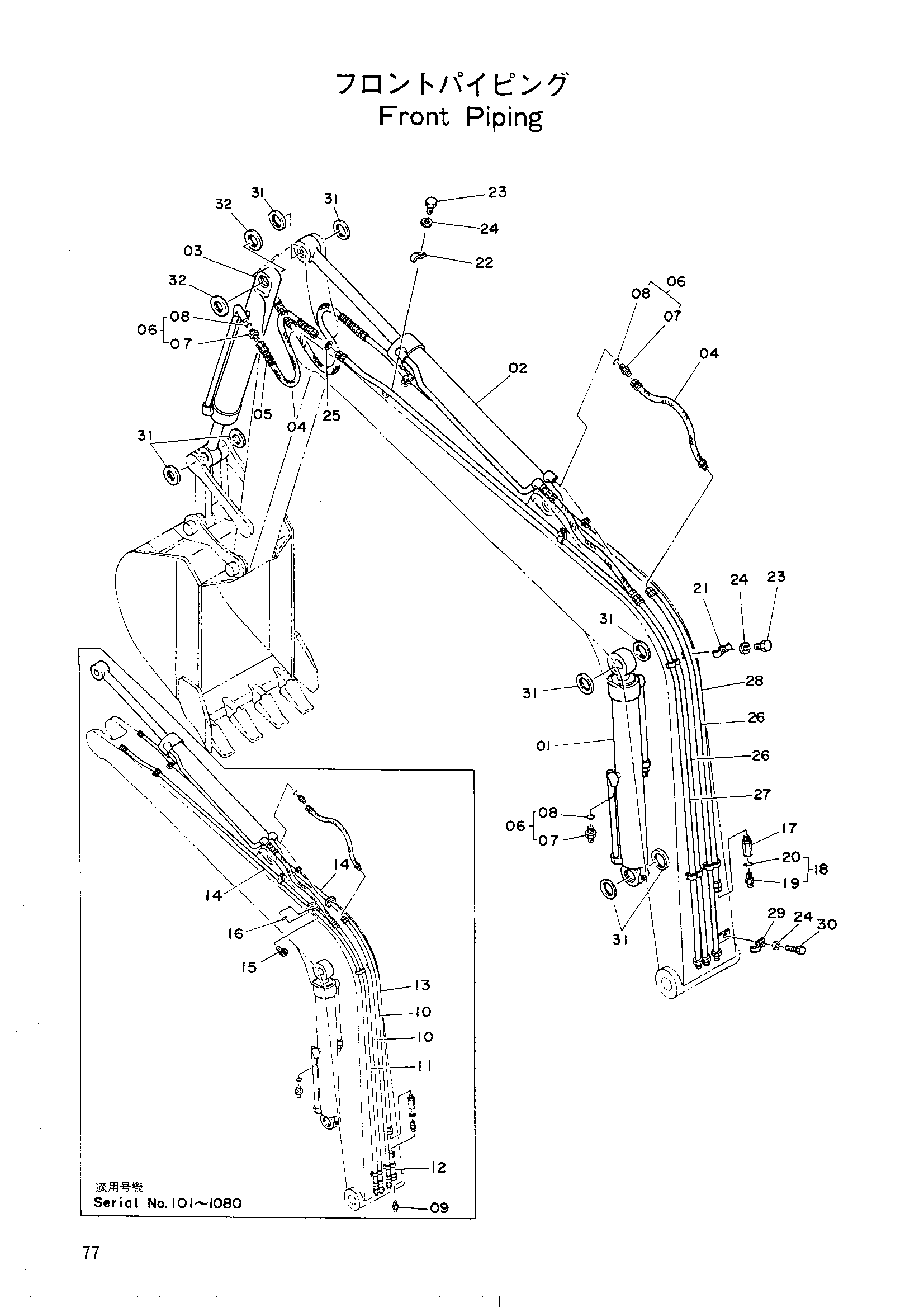

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3015893 | Гидроцилиндр стрела | 1 |
| 02 | 3017526 | Гидроцилиндр рукоять | 1 |
| 03 | 3015895 | Гидроцилиндр ковш | 1 |
| 04 | 4055264 | Шланг | 4 |
| 05 | 4053607 | Защитный кожух | 2 |
| 06 | 4042032 | Адаптер | 6 |
| 07 | 4042012 | Адаптер | 1 |
| 08 | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 94-1303 | Адаптер | 4 |
| 10 | 8018725 | Трубка | 2 |
| 11 | 8018727 | Трубка | 1 |
| 12 | 9712404 | Трубка | 1 |
| 13 | 8018726 | Трубка | 1 |
| 14 | 8018728 | Трубка | 2 |
| 15 | M340836 | Болт с внутренним шестигранником | 8 |
| 16 | A811025 | Уплотнительное кольцо | 2 |
| 17 | 9035841 | Клапан тхроттле | 1 |
| 18 | 4042032 | Адаптер | 1 |
| 19 | 4042012 | Адаптер | 1 |
| 20 | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4053593 | Хомут трубки | 4 |
| 22 | 4053594 | Хомут трубки | 4 |
| 23 | M111040 | Болт | 8 |
| 24 | A590910 | Пружинная шайба | 8 |
| 24 | A590910 | Пружинная шайба | 9 |
| 25 | A590120 | Шайба | 2 |
| 26 | 8022664 | Трубка | 2 |
| 27 | 8022665 | Трубка | 1 |
| 28 | 8022666 | Трубка | 1 |
| 29 | 4126477 | Хомут | 1 |
| 30 | M111018 | Болт | 1 |
| 31 | 4117954 | Пылезащитное уплотнение | 10 |
| 32 | 4117955 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
