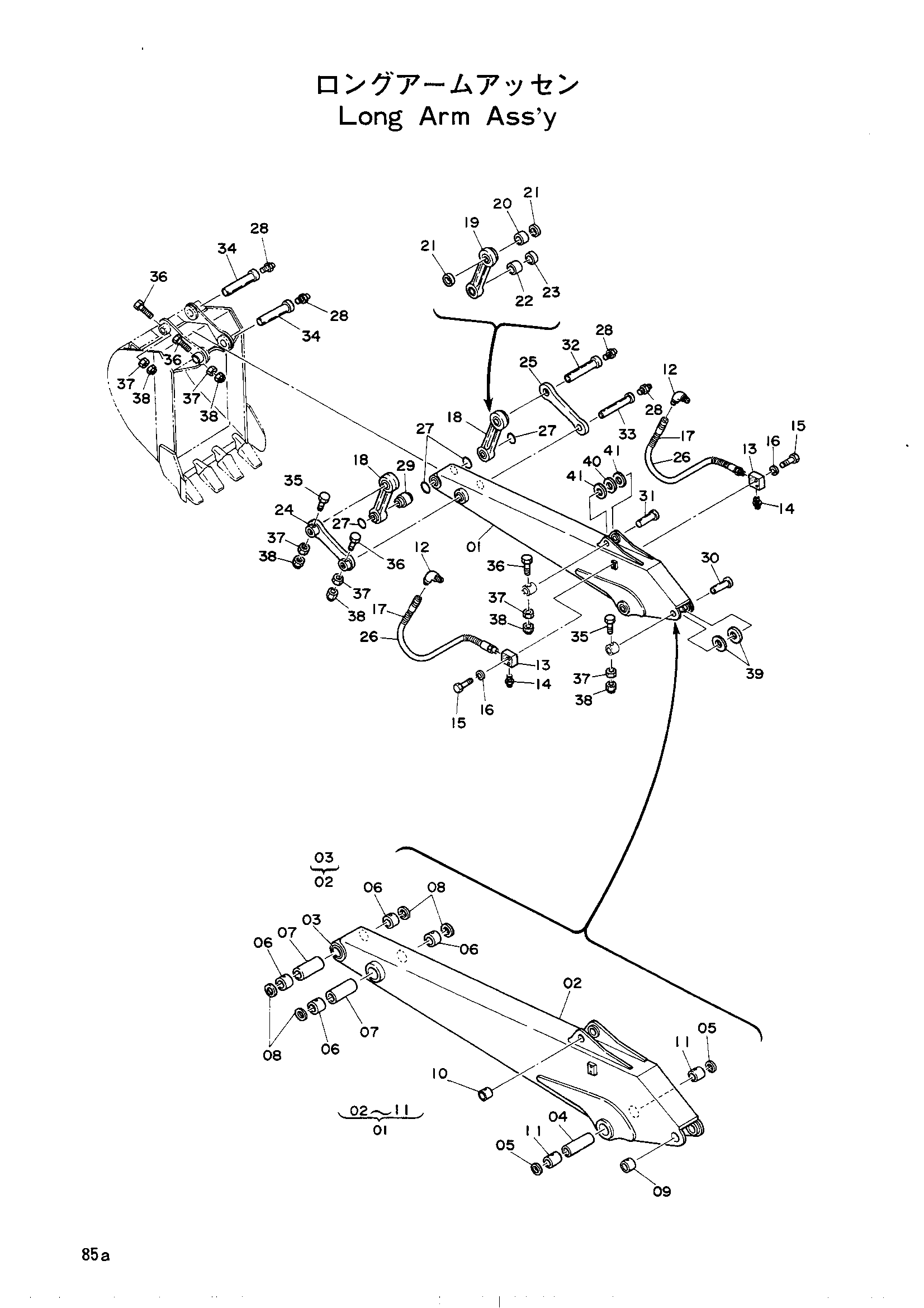

Удлинённый рукоять — HITACHI UH031

Заводская схема «Удлинённый рукоять» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9037270	Удлинённый рукоять в сборе	1
01	9037023	Рукоять удлинённый	1
02	6004335	Рукоять удлинённый	1
03	9716938	Бобышка	1
04	4094077	Трубка	1
05	4094086	Пылезащитное уплотнение	2
06	4046885 замена: 4128481	Втулка	4
06	4128481	Втулка	4
07	4094078	Трубка	2
08	4094088	Пылезащитное уплотнение	4
09	4037711	Ограничитель	1
10	4094096	Ограничитель	1
11	4046884 замена: 4128480	Втулка	2
11	4128480	Втулка	2
12	4037760	Угловой штуцер	2
13	4078858	Угловой штуцер	2
14	94-1303	Адаптер	2
15	M111056	Болт	4
16	A590910	Пружинная шайба	4
17	4053609	Защита шланга	2
18	9030087	Тяга	2
19	3015896	Тяга	1
20	4094082 замена: 4128479	Втулка	1
20	4128479	Втулка	1
21	4094087	Пылезащитное уплотнение	2
22	4046885 замена: 4128481	Втулка	1
22	4128481	Втулка	1
23	4094088	Пылезащитное уплотнение	1
24	9030088	Тяга	1
25	3015897	Тяга	1
26	4055261	Шланг	2
27	4094085	Уплотнительное кольцо	4
28	J75481	Штуцер	4
29	4037725	Деталь дистант	1
30	3015903	Палец	1
31	3015904	Палец	1
32	3015905	Палец	1
33	3015906	Палец	1
34	3015907	Палец	2
35	M121601	Болт	2
36	M121600	Болт	4
37	M511613	Гайка	6
38	4026892	U-образная гайка	6
39	4042135	Проставка	2
40	4042136	Проставка	1
41	4054502	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
