Масляный радиатор трубопроводы — HITACHI UH031

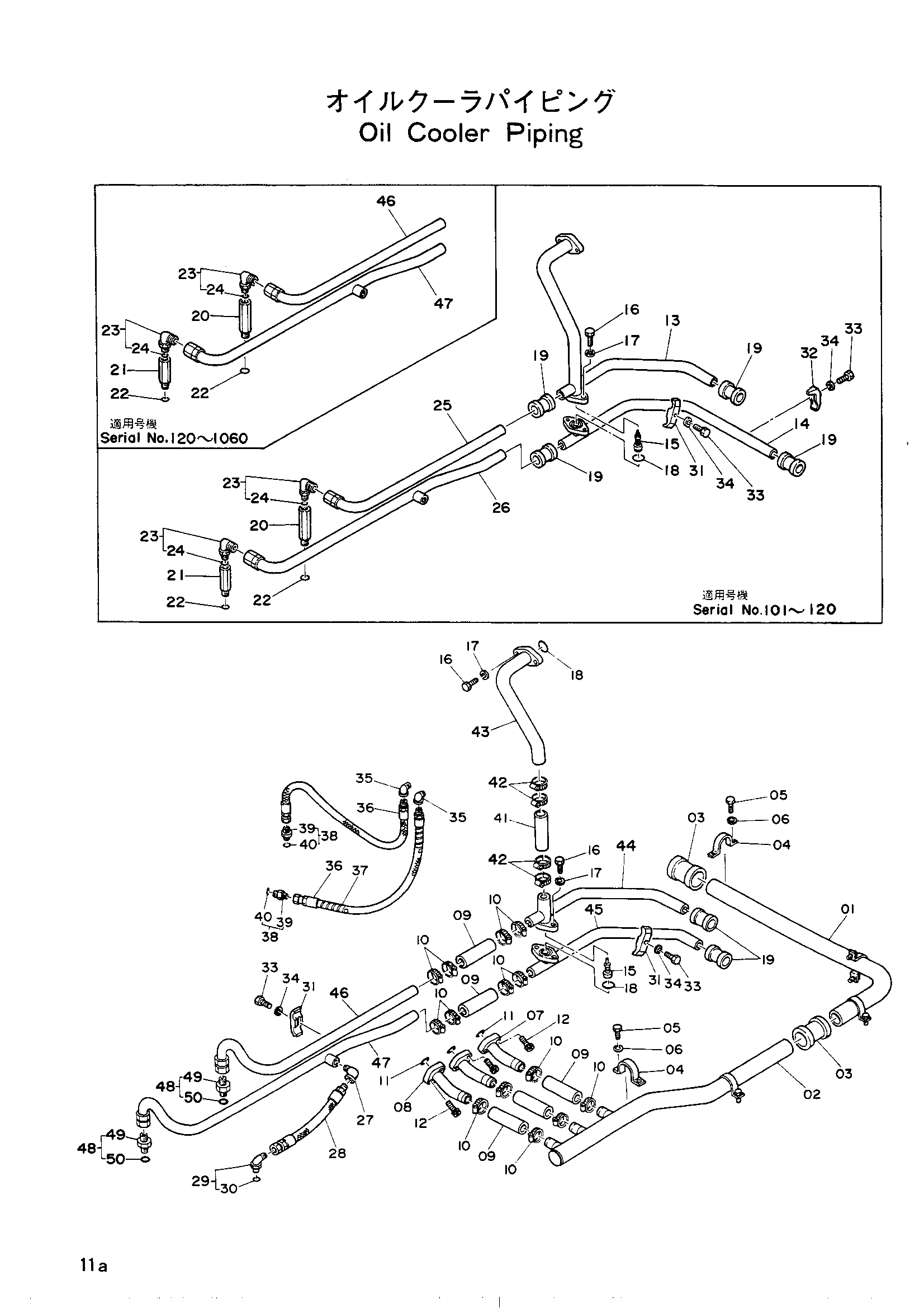

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3018951 | Всасывающая трубка | 1 |
| 01 | 3025178 | Всасывающая трубка | 1 |
| 02 | 8015412 | Всасывающая трубка | 1 |
| 03 | 4067833 | Муфта | 2 |
| 04 | 4053865 | Хомут трубки | 5 |
| 05 | M111020 | Болт | 10 |
| 06 | A590910 | Пружинная шайба | 10 |
| 07 | 8015028 | Всасывающая трубка | 2 |
| 08 | 8015029 | Всасывающая трубка | 1 |
| 09 | 4061483 | Резиновый шланг | 3 |
| 09 | 4061483 | Резиновый шланг | 5 |
| 10 | 4011675 | Зажим шланг | 6 |
| 10 | 4011675 | Зажим шланг | 14 |
| 11 | A811035 | Уплотнительное кольцо | 3 |
| 12 | M341036 | Болт с внутренним шестигранником | 12 |
| 13 | 7009191 | Обратная трубка | 1 |
| 14 | 8018658 | Обратная трубка | 1 |
| 15 | 4094445 | Клапан | 1 |
| 16 | M111240 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | A811040 | Уплотнительное кольцо | 2 |
| 19 | 4071213 | Муфта | 2 |
| 19 | 4071213 | Муфта | 4 |
| 20 | 3016559 | Адаптер | 1 |
| 21 | 3018837 | Адаптер | 1 |
| 22 | U12547U | Уплотнительное кольцо | 2 |
| 23 | 4037923 | Адаптер | 2 |
| 24 | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 8015925 | Обратная трубка | 1 |
| 26 | 8018563 | Обратная трубка | 1 |
| 27 | 94-0648 | Угловой штуцер | 1 |
| 28 | 4055263 | Шланг | 1 |
| 29 | 4037760 | Угловой штуцер | 1 |
| 30 | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4053599 | Хомут трубки | 2 |
| 32 | 4053598 | Хомут трубки | 1 |
| 33 | M111263 | Болт | 2 |
| 33 | M111263 | Болт | 3 |
| 34 | A590912 | Пружинная шайба | 2 |
| 34 | A590912 | Пружинная шайба | 3 |
| 35 | 94-0647 | Угловой штуцер | 2 |
| 36 | 4054368 | Шланг | 2 |
| 37 | 4044420 | Защитный кожух | 1 |
| 38 | 4042031 | Адаптер | 2 |
| 39 | 4042011 | Адаптер | 2 |
| 40 | 4509180 | Уплотнительное кольцо | 2 |
| 41 | 4013759 | Резиновый шланг | 1 |
| 42 | 4505385 | Хомут шланга | 4 |
| 43 | 8020149 | Обратная трубка | 1 |
| 44 | 8020150 | Обратная трубка | 1 |
| 45 | 8020151 | Обратная трубка | 1 |
| 45 | 8020946 | Обратная трубка | 1 |
| 46 | 8020153 | Обратная трубка | 1 |
| 46 | 8022682 | Обратная трубка | 1 |
| 47 | 8020152 | Обратная трубка | 1 |
| 47 | 8020945 | Обратная трубка | 1 |
| 47 | 8022681 | Обратная трубка | 1 |
| 48 | 4065111 | Адаптер | 2 |
| 49 | 4065121 | Адаптер | 1 |
| 50 | U12547U | О-ринг-в1530-12 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
