Рычаг управления (4-рычаг тип) — HITACHI UH031

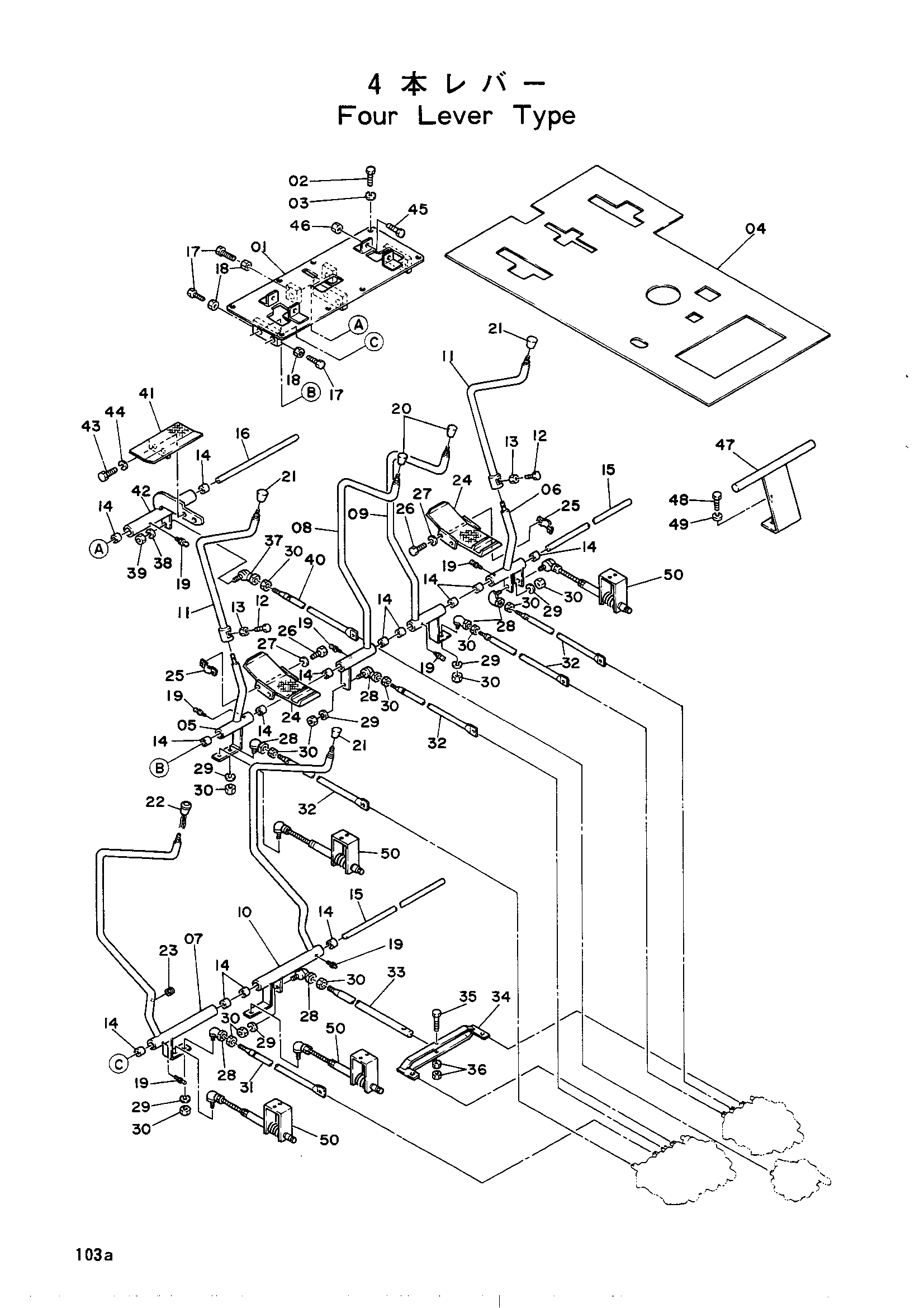

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9037578	Рычаг в сборе	1
	9044453	Рычаг в сборе	1
01	7009725	Кронштейн	1
02	M111016	Болт	8
03	A590910	Пружинная шайба	8
04	3019952	Сиденье	1
04	3023264	Коврик пола	1
05	8019750	Рычаг	1
06	8019751	Рычаг	1
07	7009724	Рычаг	1
08	7009722	Рычаг	1
09	7009723	Рычаг	1
10	7009721	Рычаг	1
11	8019040	Рычаг	2
12	M111025	Болт	2
13	M501008	Гайка	2
14	4063692	Игольчатый подшипник	14
15	4112725	Палец	2
16	4112727	Палец	1
17	M111028	Болт	6
18	M501008	Гайка	6
19	J75581	Штуцер	7
20	499845	Рукоятка	2
21	4075191	Рукоятка	3
22	4087458 замена: 4135178	Крип	1
22	4135178	Рукоятка	1
23	487081	Резиновая втулка	1
24	8008064	Педаль	2
25	4507563	Опора	2
26	M111025	Болт	4
27	A590910	Пружинная шайба	4
28	4056020	Шарнир	6
29	A590912	Пружинная шайба	6
30	M501210	Гайка	12
31	4112723	Шток	1
32	4112722	Шток	4
33	9713125	Шток	1
34	8015324	Тяга	1
35	M111080	Болт	1
36	M501008	Гайка	2
37	4056019	Джоинт.балл	1
38	A590910	Пружинная шайба	1
39	M501008	Гайка	2
40	4112724	Шток	1
41	8020417	Педаль	1
42	8019749	Рычаг	1
43	M111022	Болт	2
44	A590910	Пружинная шайба	2
45	M111240	Болт	4
46	M501210	Гайка	4
47	9713126	Стойка	1
48	M111020	Болт	2
49	A590910	Пружинная шайба	2
50	9037579	Феелинг устройство	4
50	9044454	Феелинг устройство	4
51	2013681	Информационная табличка (управление)	1
51	2015602	Информационная табличка (управление)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
