Ходовой устройство — HITACHI UH031

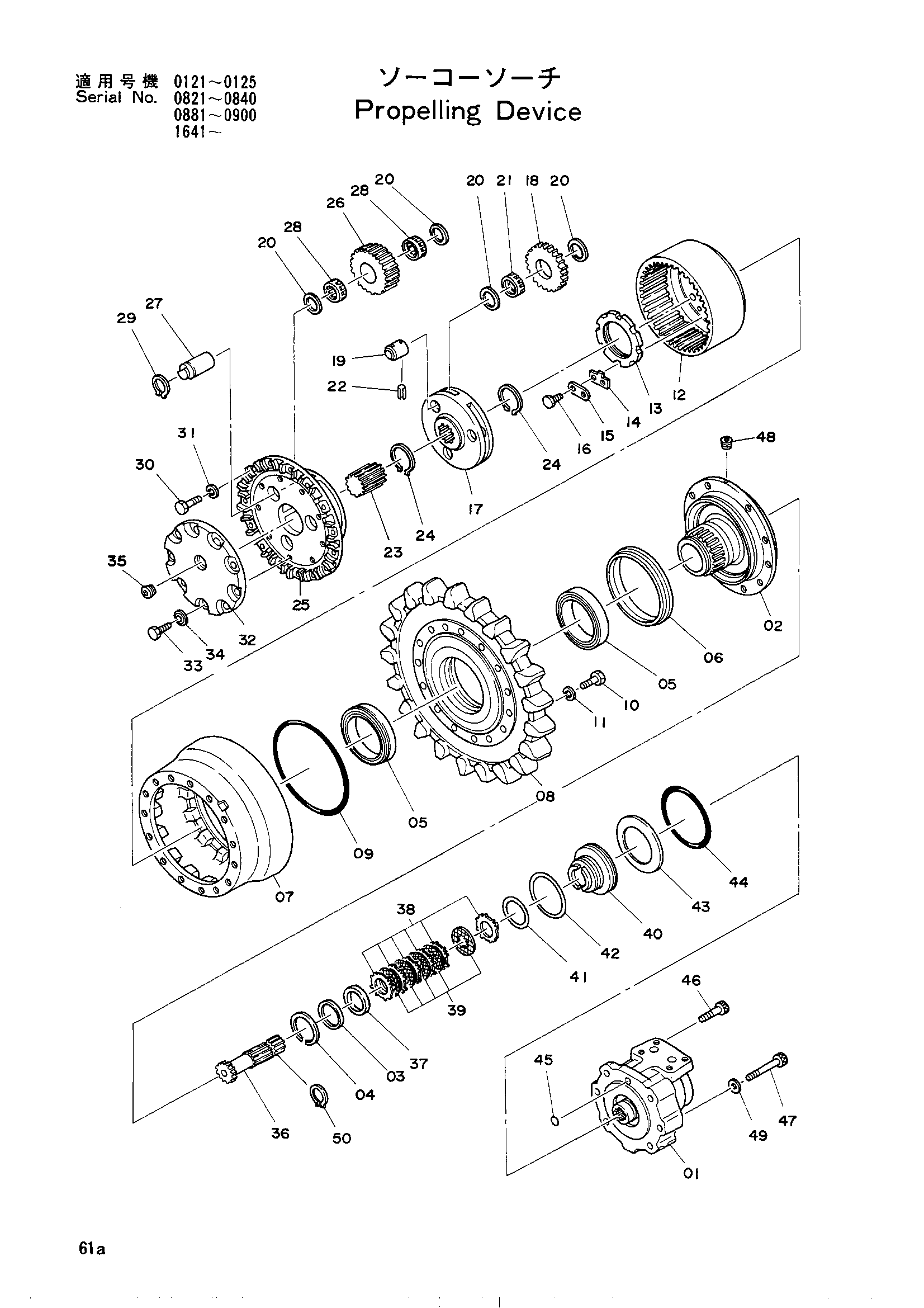

Заводская схема «Ходовой устройство» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9035700 | Гидромотор | 1 |
| 01 | 9035700 | Гидромотор | 1 |
| 01 | 9035700 | Гидромотор | 1 |
| 01 | 9038092 | Гидромотор | 1 |
| 02 | 1004752 | Хоугинг | 1 |
| 03 | 4092443 | Проставка | 1 |
| 04 | Z991726 | Стопорное кольцо | 1 |
| 05 | 4082328 | Подшипник каток | 2 |
| 06 | 4092483 | Комплект уплотнений | 1 |
| 07 | 1003750 | Барабан | 1 |
| 07 | 1003750 | Барабан | 1 |
| 07 | 1003750 | Барабан | 1 |
| 07 | 1005990 | Барабан | 1 |
| 08 | 1003740 | Звёздочка | 1 |
| 09 | 4092710 | Уплотнительное кольцо | 1 |
| 09 | 4092710 | Уплотнительное кольцо | 1 |
| 09 | 4092710 | Уплотнительное кольцо | 1 |
| 10 | M221240 | Болт | 15 |
| 10 | M221240 | Болт | 15 |
| 10 | M221240 | Болт | 15 |
| 10 | M221645 | Болт | 12 |
| 11 | A590912 | Пружинная шайба | 15 |
| 11 | A590912 | Пружинная шайба | 15 |
| 11 | A590912 | Пружинная шайба | 15 |
| 11 | A590916 | Пружинная шайба | 12 |
| 12 | 2010920 | Коронная шестерня | 1 |
| 13 | 3013331 | Гайка | 1 |
| 14 | 4092709 | Пластина | 1 |
| 15 | 4092482 | Стопорная пластина | 1 |
| 16 | M111016 | Болт | 2 |
| 17 | 2010921 | Водило | 1 |
| 18 | 3015556 | Шестерня планетар | 3 |
| 19 | 4092422 | Палец | 3 |
| 19 | 4112862 | Палец | 3 |
| 19 | 4112862 | Палец | 3 |
| 19 | 4112862 | Палец | 3 |
| 20 | 4092485 | Пластина сраст | 12 |
| 21 | 4092420 | Подшипник неедл | 3 |
| 22 | 4082632 | Пружинный штифт | 3 |
| 23 | 3015555 | Солнечная шестерня | 1 |
| 24 | 960323 | Стопорное кольцо | 2 |
| 25 | 1003751 | Водило | 1 |
| 26 | 3015557 | Шестерня планетар | 3 |
| 27 | 4092421 | Палец | 3 |
| 28 | 4092417 | Подшипник неедл | 6 |
| 29 | 991342 | Стопорное кольцо | 3 |
| 30 | M211232 | Болт | 15 |
| 31 | A590912 | Пружинная шайба | 15 |
| 32 | 2010926 | Крышка | 1 |
| 33 | M211222 | Болт | 9 |
| 34 | 4065034 | Уплотнительная шайба | 9 |
| 35 | 94-2014 | Пробка | 1 |
| 36 | 2010922 | Вал карданный вал | 1 |
| 37 | 4092444 | Проставка | 1 |
| 38 | 3015616 | Пластина | 6 |
| 39 | 3015615 | Пластина фриксхо | 5 |
| 40 | 3018788 | Поршень | 1 |
| 41 | 4092712 | Уплотнительное кольцо | 1 |
| 42 | 4092713 | Уплотнительное кольцо | 1 |
| 43 | 3017067 | Сприг деск | 1 |
| 44 | 4092711 | Уплотнительное кольцо | 1 |
| 45 | 957366 | Уплотнительное кольцо | 1 |
| 46 | M351271 | Болт | 2 |
| 47 | M351200 | Болт | 4 |
| 47 | M351201 | Болт | 4 |
| 47 | M351201 | Болт | 4 |
| 47 | M351201 | Болт | 4 |
| 48 | 4504507 | Пробка | 1 |
| 49 | 4092966 | Шайба плеан | 6 |
| 50 | 929231 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
