Гидромотор трубопроводы — HITACHI UH031

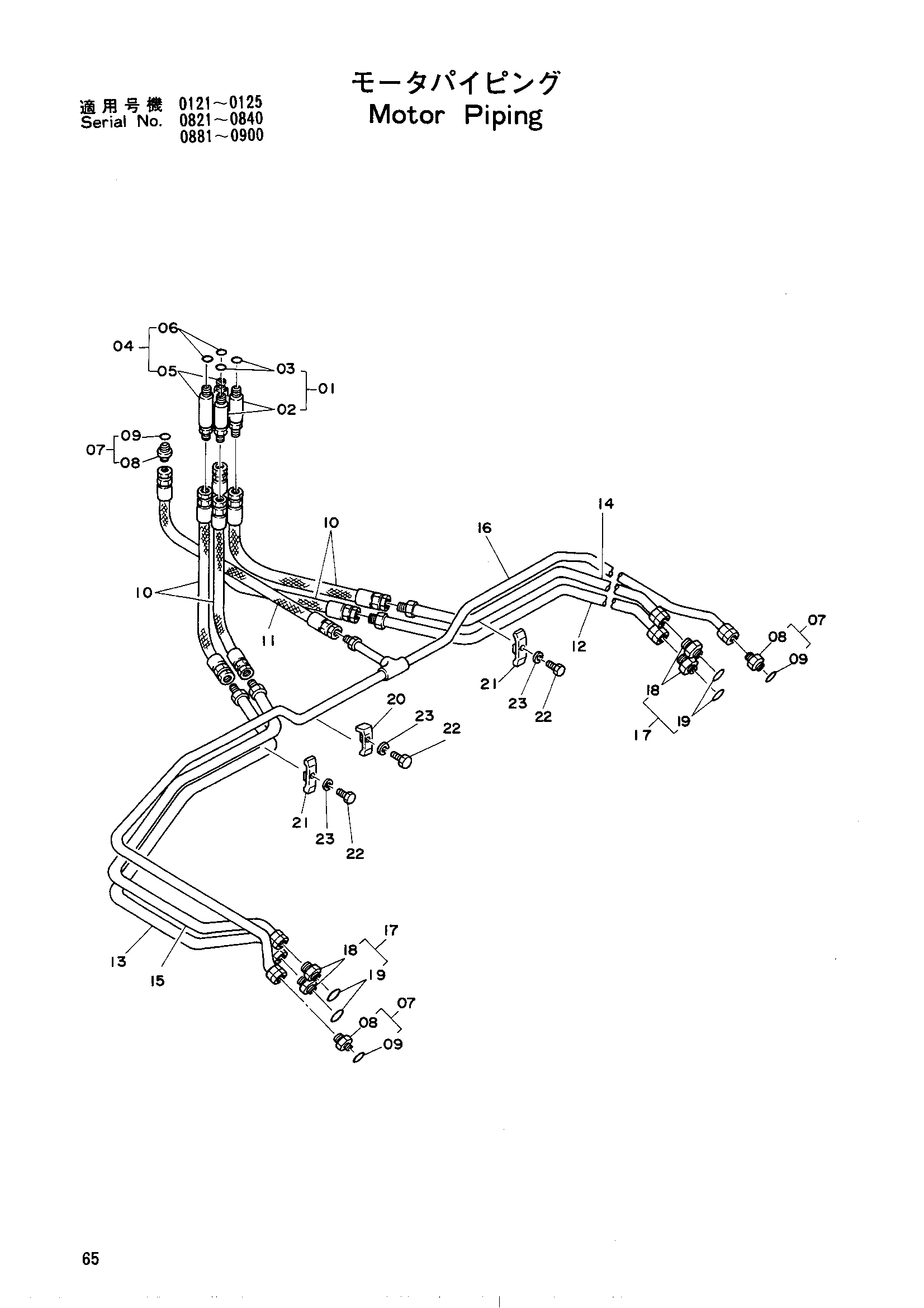

Заводская схема «Гидромотор трубопроводы» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4123103 | Адаптер | 2 |
| 02 | 4123101 | Адаптер | 1 |
| 03 | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4123104 | Адаптер | 2 |
| 05 | 4123102 | Адаптер | 1 |
| 06 | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4042031 | Адаптер | 3 |
| 08 | 4042011 | Адаптер | 1 |
| 09 | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4055261 | Шланг | 4 |
| 11 | 4055159 | Шланг | 1 |
| 12 | 8021945 | Трубка | 1 |
| 13 | 8021946 | Трубка | 1 |
| 14 | 8021947 | Трубка | 1 |
| 15 | 8021948 | Трубка | 1 |
| 16 | 7010617 | Трубка | 1 |
| 17 | 4042032 | Адаптер | 4 |
| 18 | 4042012 | Адаптер | 1 |
| 19 | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4053594 | Хомут трубки | 1 |
| 21 | 4053593 | Хомут трубки | 2 |
| 22 | M111045 | Болт | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
