Стрела — HITACHI UH031

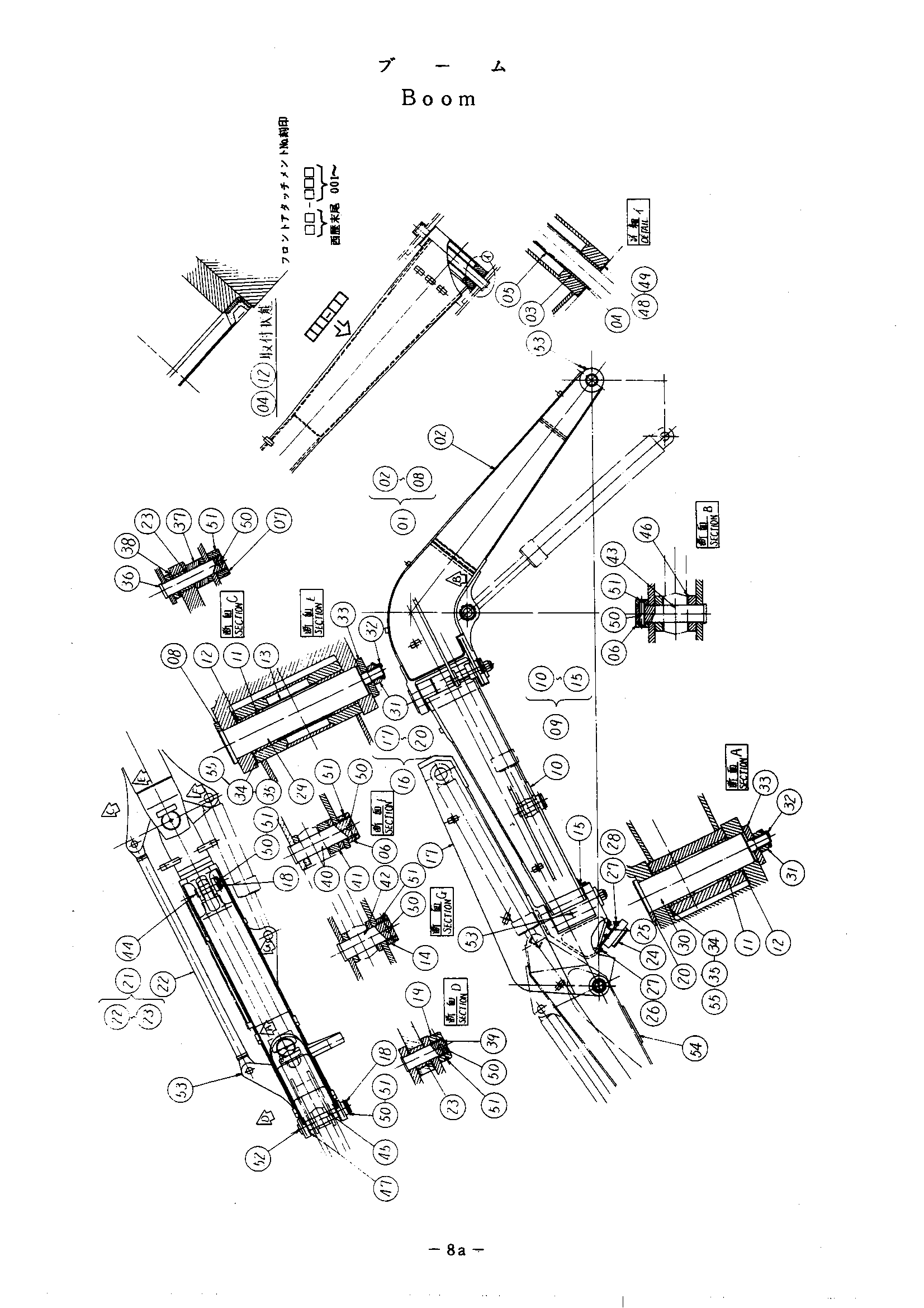

Заводская схема «Стрела» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9041033	Стрела нижний	1
02	6004791	Стрела нижний	1
03	4046871 замена: 4128478	Втулка	2
03	4128478	Втулка	2
04	4094086	Пылезащитное уплотнение	2
05	4094178	Трубка	1
06	4081614	Ограничитель	2
07	4081613	Ограничитель	1
08	4122223	Пластина	1
09	9041034	Стрела верхний	1
10	6004806	Стрела верхний	1
11	4113304	Втулка	4
12	4074008	Пылезащитное уплотнение	4
13	4113305	Трубка	1
14	4081614	Ограничитель	1
15	4122457	Штанга	1
16	9041035	Гидроцилиндр стойка	1
17	6004795	Гидроцилиндр стойка	1
18	4081614	Ограничитель	2
19	4081613	Ограничитель	1
20	4122223	Пластина	1
21	9041150	Стойка	1
22	9714519	Стойка	1
23	4113378	Втулка	2
24	8019927	Буффер	1
25	8024803	Кронштейн	1
26	M211228	Болт	4
27	A590912	Пружинная шайба	7
28	M501210	Гайка	3
29	3020093	Палец	1
30	3020094	Палец	1
31	M633638	Корончатая гайка	2
32	A766063	Палец разрезной	2
33	4113375	Шайба	2
34	4114254	Проставка	2
35	4114255	Проставка	4
36	3020095	Палец	1
37	4113377	Проставка	1
38	4113374	Проставка	1
39	3020096	Палец	1
40	3020420	Палец	1
41	4114718	Проставка	1
42	3015903	Палец	1
43	3018118	Палец	1
44	3006107	Палец	1
45	3015902	Палец	1
46	4042135	Проставка	5
47	4005826	Шайба	2
48	4052249	Проставка	2
49	4121602	Проставка	2
50	4065689	Палец	7
51	4065688	Кольцо	7
52	J75481	Штуцер	1
53	J75581	Штуцер	7
54	4122456	Пластина	1
55	4121715	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
