Гидролинии рабочего оборудования — HITACHI UH031

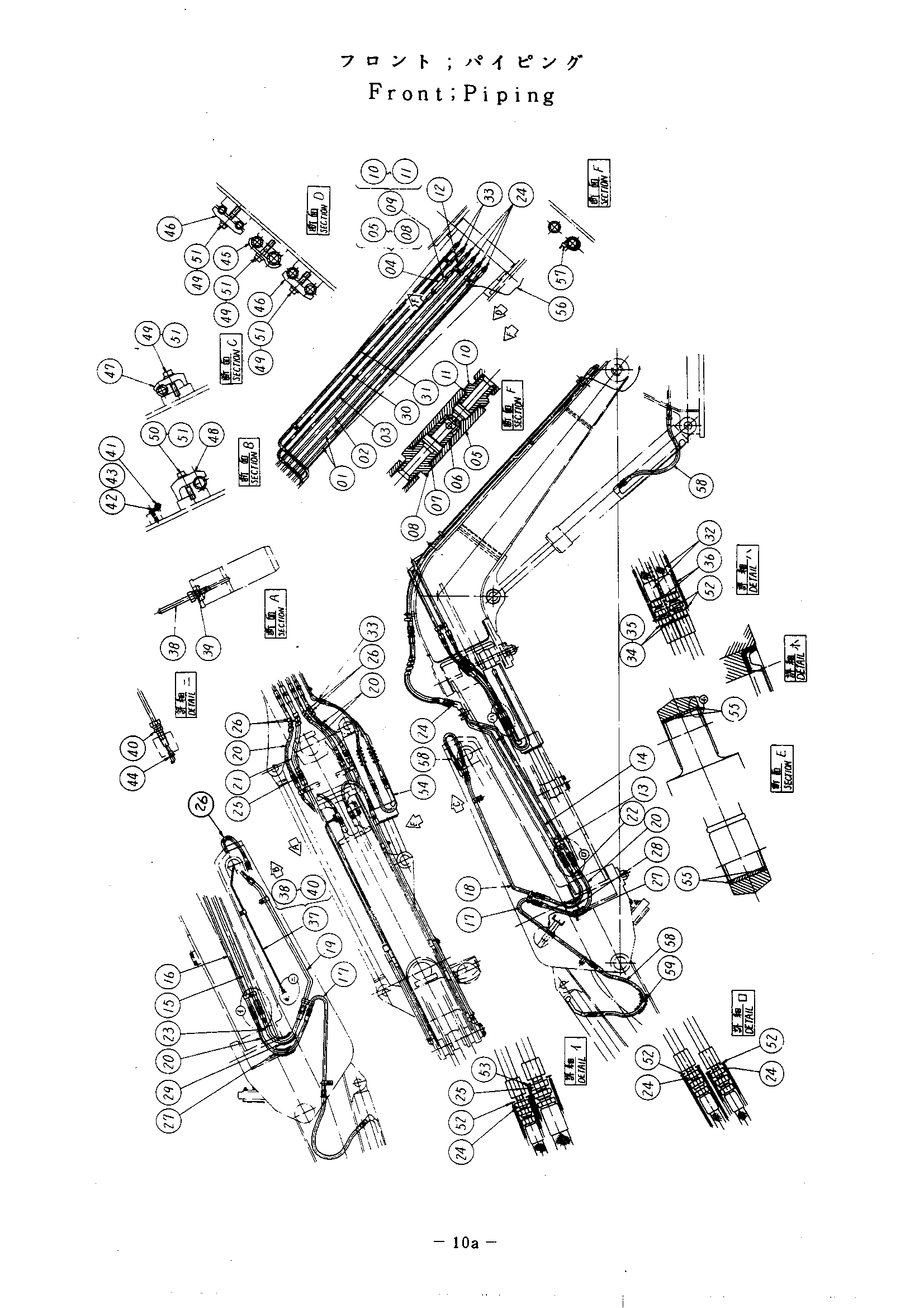

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8020199	Трубка	2
02	8020691	Трубка	1
03	8020200	Трубка	1
04	9035841	Клапан тхроттле	1
05	3018970	Корпус	1
06	4094093	Поршень	1
07	4506424	Уплотнительное кольцо JIS 1BP24	1
08	4094090	Адаптер	1
09	4042032	Адаптер	1
10	4042012	Адаптер	1
11	4506418	Уплотнительное кольцо JIS 1BP18	1
12	9712404	Трубка	1
13	8020193	Трубка	1
14	8020194	Трубка	1
15	8020690	Трубка	1
16	8020192	Трубка	1
17	8021374	Трубка	2
18	8021372	Трубка	1
19	8021373	Трубка	1
20	4055264	Шланг	5
21	4055255	Шланг	1
22	4074026	Шланг	1
23	4120941	Шланг	1
24	94-1303	Адаптер	10
25	94-1304	Адаптер	2
26	4044420	Защитный кожух	6
27	4128349	Защита шланга	2
28	4061470	Защита шланга	1
29	4070700	Защита шланга	1
30	8020197	Трубка	1
31	8020198	Трубка	1
32	4034034	Шланг	2
33	94-1302	Адаптер	4
34	4097109	Адапер S	2
35	4506418	Уплотнительное кольцо JIS 1BP18	2
36	4053602	Защита шланга	2
37	9038347	Трубка	1
38	4114570	Трубка	1
39	4068384	Штуцер трубки	1
40	4038673	Штуцер трубки	1
41	4000854	Хомут	1
42	M430610	Винт	1
43	A590906	Пружинная шайба	1
44	J75581	Штуцер	1
45	4117469	Хомут трубки	5
46	4053593	Хомут трубки	8
47	4053594	Хомут трубки	3
48	4053595	Хомут трубки	1
49	M111045	Болт	16
50	M111050	Болт	1
51	A590910	Пружинная шайба	17
52	4073051	Шайба	5
53	4061743	Шайба	1
54	3019946	Гидроцилиндр	1
55	4117954	Пылезащитное уплотнение	4
56	4122455	Жгут проводов	1
57	4055311	Зажим	8
58	4055264	Шланг	6
59	4053607	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
