Двигатель — HITACHI UH031

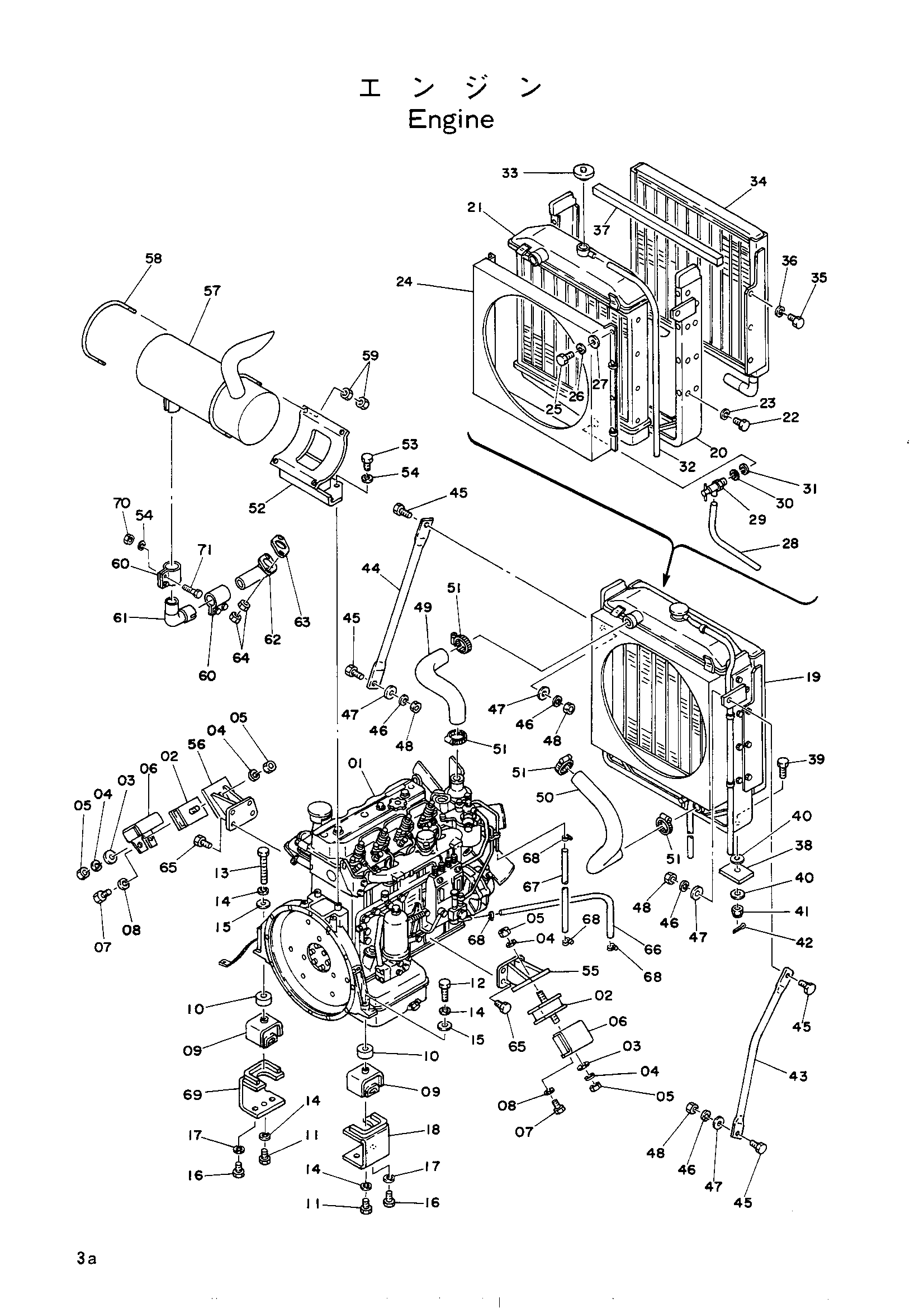

Заводская схема «Двигатель» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4093091	Двигатель	1
02	4065458	Резиновая прокладка	2
03	A590112	Шайба	2
04	A590912	Пружинная шайба	4
05	M511210	Гайка	4
06	8019006	Ограничитель	2
07	M111222	Болт	4
08	A590912	Пружинная шайба	4
09	3015970	Резиновая подушка	2
10	4094430	Проставка	2
11	M111645	Болт	2
12	M111671	Болт	1
13	M111604	Болт	1
14	A590916	Пружинная шайба	4
15	A590116	Шайба	2
16	M111225	Болт	4
17	A590912	Пружинная шайба	4
18	8019970	Ограничитель	1
19	4092897	Радиатор в сборе	1
20	4112348	Рама	1
21	4112347	Коре радиатор	1
22	M111020	Болт	8
23	A590910	Пружинная шайба	8
24	4112349	Защита вентилятор	1
25	M200616	Болт	8
26	A590906	Пружинная шайба	8
27	A590106	Шайба	8
28	4042647	Шланг	1
29	4042646	Кран	1
30	4042644	Манжета	1
31	4042645	Манжета	1
32	4077905	Шланг	1
33	4508613	Колпачок	1
34	4112346	Масляный радиатор	1
35	M111020	Болт	6
36	A590910	Пружинная шайба	6
37	4112350	Манжета	1
38	443212	Резиновая прокладка	2
39	4004387	Болт	2
40	A590116	Шайба	4
41	M631619	Корончатая гайка	2
42	A764032	Шплинт	2
43	3015971	Стойка	1
44	4108497	Стойка	1
45	M111636	Болт	4
46	A590916	Пружинная шайба	4
47	A590116	Шайба	4
48	M501613	Гайка	4
49	3015666	Водяной шланг	1
50	3015667	Водяной шланг	1
51	4504198	Зажим шланг	4
52	7007781	Кронштейн	1
53	M211025	Болт	4
54	A590910	Пружинная шайба	8
55	8019008	Опора	1
56	8019007	Опора	1
57	4103968	Глушитель	1
58	4094432	U-образный болт	2
59	M521008	Гайка	8
60	4108754	Хомут	2
61	4094434	Трубка	1
62	4094435	Трубка	1
63	4043082	Манжета	1
64	M521008	Гайка	4
65	M111020	Болт	8
66	4075190	Топливный шланг	1
67	4037685	Топливный шланг	1
68	4514700	Хомут шланга	4
69	8019971	Ограничитель	1
70	M501008	Гайка	4
71	M111036	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
