Рычаг управления — HITACHI UH031

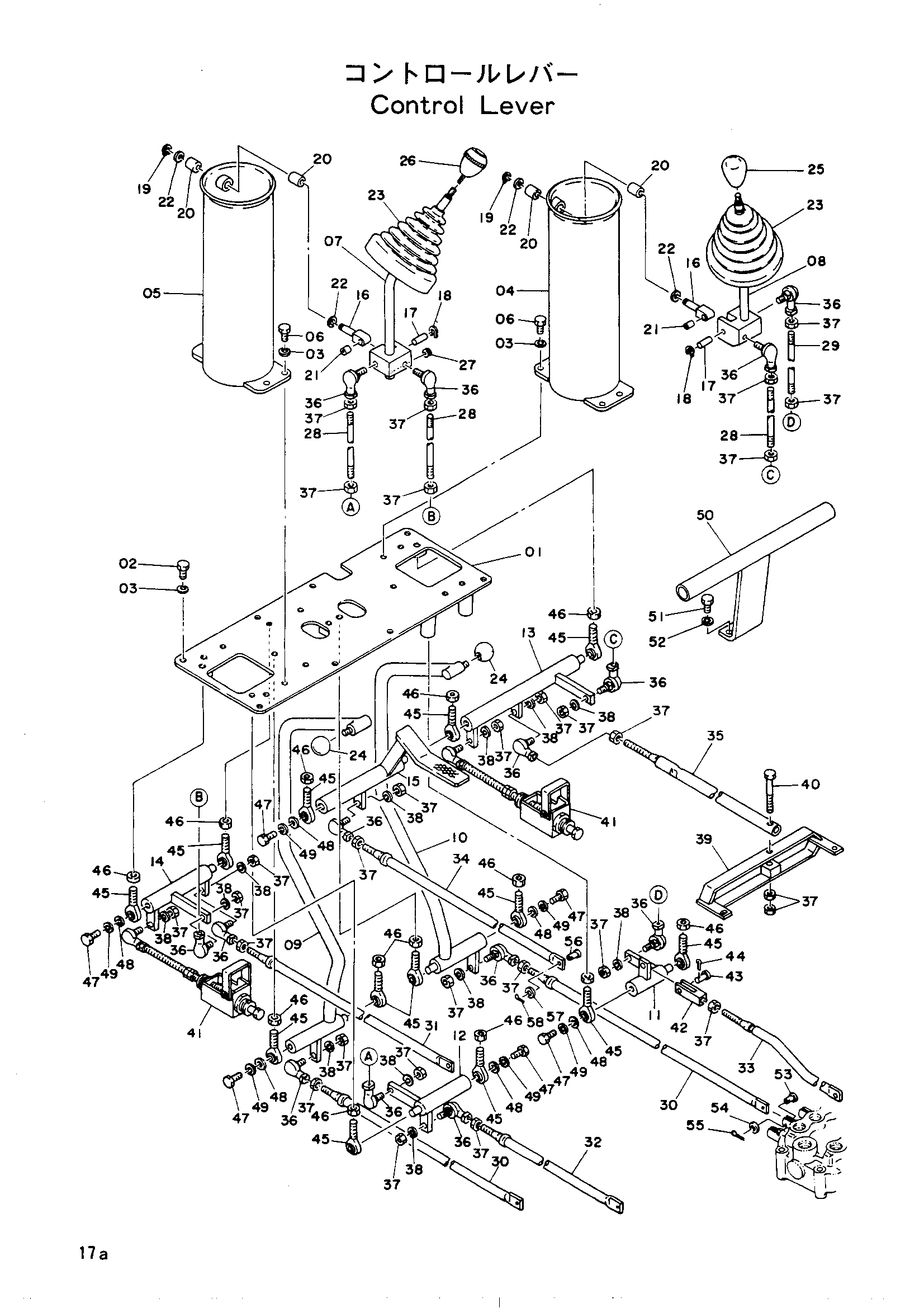

Заводская схема «Рычаг управления» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7009190	Кронштейн	1
02	M111016	Болт	8
02	M111020	Болт	8
03	A590910	Пружинная шайба	16
04	7009188	Стойка	1
05	7009189	Стойка	1
06	M111020	Болт	8
07	7007723	Рычаг	1
08	7007724	Рычаг	1
09	7007715	Рычаг	1
10	7007716	Рычаг	1
11	8015320	Рычаг	1
12	8015926	Рычаг	1
13	8017697	Рычаг	1
14	8017696	Рычаг	1
15	8018429	Педаль	1
16	4104319	Палец	2
17	4094068	Палец	2
18	991557	Стопорное кольцо	2
19	991337	Стопорное кольцо	2
20	4104321	Подшипник. DRY	4
21	4037112	Подшипник. DRY	2
22	A590114	Шайба	4
23	3018891	Защитный чехол	2
24	499845	Рукоятка	2
25	4075191	Рукоятка	1
26	4087458 замена: 4135178	Крип	1
26	4135178	Рукоятка	1
27	487081	Резиновая втулка	1
28	4094073	Шток	3
29	4094074	Шток	1
30	4094070	Шток	2
31	4094071	Шток	1
32	4094072	Шток	1
33	4094069	Шток	1
34	4094075	Шток	1
35	9710167	Шток	1
36	4056019	Джоинт.балл	14
37	M501008	Гайка	27
38	A590910	Пружинная шайба	10
39	8015324	Тяга	1
40	M111080	Болт	1
41	9032011	Феелинг устройство	2
42	M981055	Концевой вилка	1
43	A741026	Палец	1
44	A763016	Шплинт	1
45	4041959	Концевой шток	14
46	M501411	Гайка	16
47	M111236	Болт	7
48	A590112	Шайба	7
49	A590912	Пружинная шайба	7
50	9705940	Стойка	1
51	M111020	Болт	2
51	M111025	Болт	2
52	A590910	Пружинная шайба	2
53	4120838	Палец	7
54	4120836	Шайба	7
55	4120837	Шплинт	7
56	4120890	Палец	1
57	A590108	Шайба	1
58	0159009	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
