Отопитель трубопроводы — HITACHI UH031

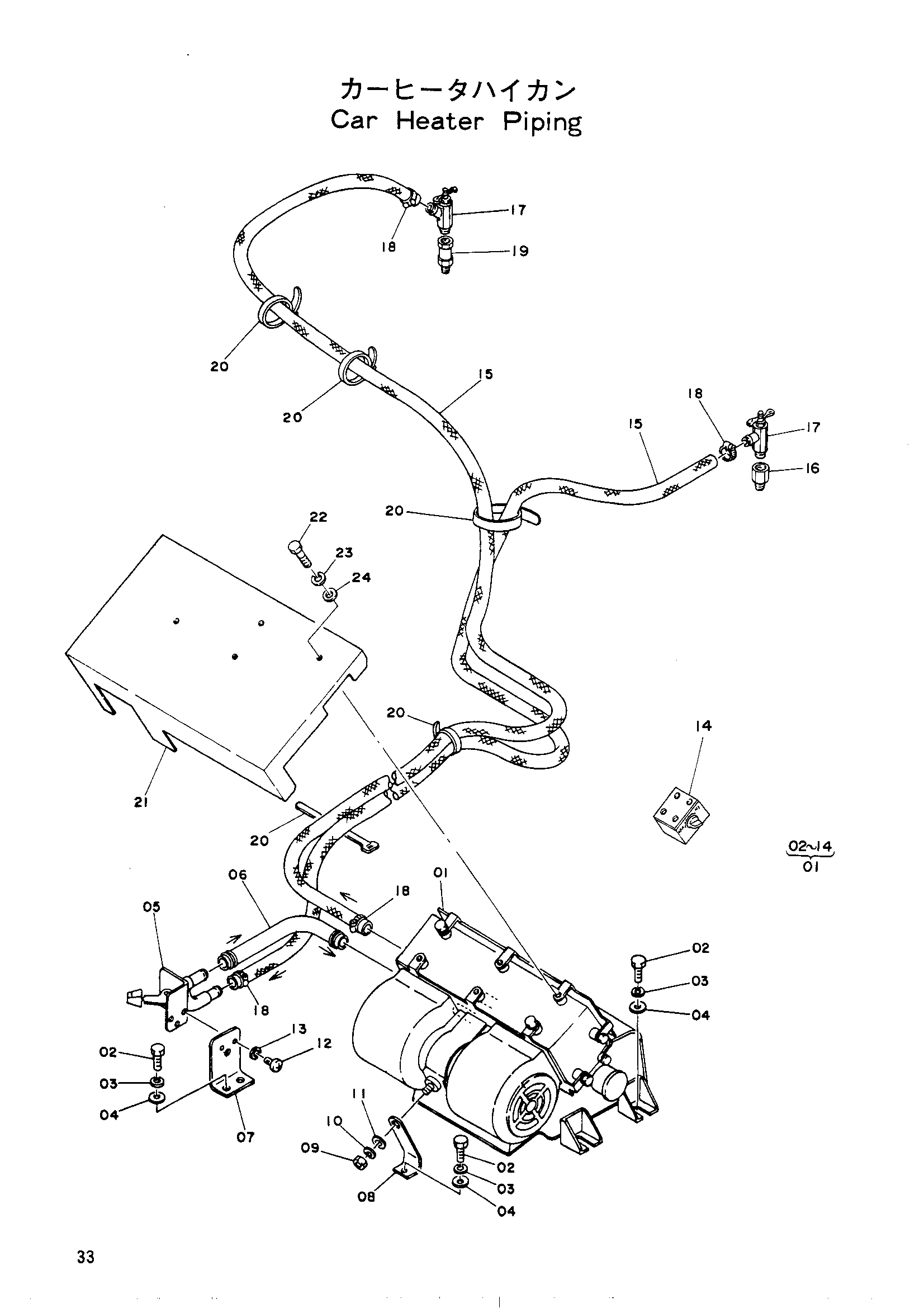

Заводская схема «Отопитель трубопроводы» для HITACHI UH031. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4078815 | Отопитель | 1 |
| 01 | 4133585 | Отопитель | 1 |
| 02 | M111020 | Болт | 7 |
| 03 | A590910 | Пружинная шайба | 7 |
| 04 | A590110 | Шайба | 7 |
| 05 | 4080633 | Кран | 1 |
| 05 | 4115856 | Кран | 1 |
| 06 | 4113057 | Шланг | 1 |
| 06 | 4115857 | Шланг | 1 |
| 07 | 4080635 | Кронштейн | 1 |
| 07 | 4115858 | Кронштейн | 1 |
| 08 | 4080636 | Кронштейн | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | A590108 | Шайба | 1 |
| 12 | M430510 | Винт | 3 |
| 13 | A590905 | Пружинная шайба | 3 |
| 14 | 4080638 | Выключатель | 1 |
| 14 | 4110100 | Выключатель | 1 |
| 15 | 4056522 | Хоусе резиновый | 1 |
| 16 | 4051445 | Адаптер | 1 |
| 17 | 4508050 | Кран | 2 |
| 18 | 4507228 | Хомут шланга | 6 |
| 19 | 4092038 | Адаптер | 1 |
| 20 | 4055312 | Ленточный зажим | 7 |
| 21 | 7007896 | Крышка | 1 |
| 22 | M200625 | Болт | 4 |
| 23 | A590906 | Пружинная шайба | 4 |
| 24 | A590106 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH031 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
