Гидроцилиндр стрелы — HITACHI UH02

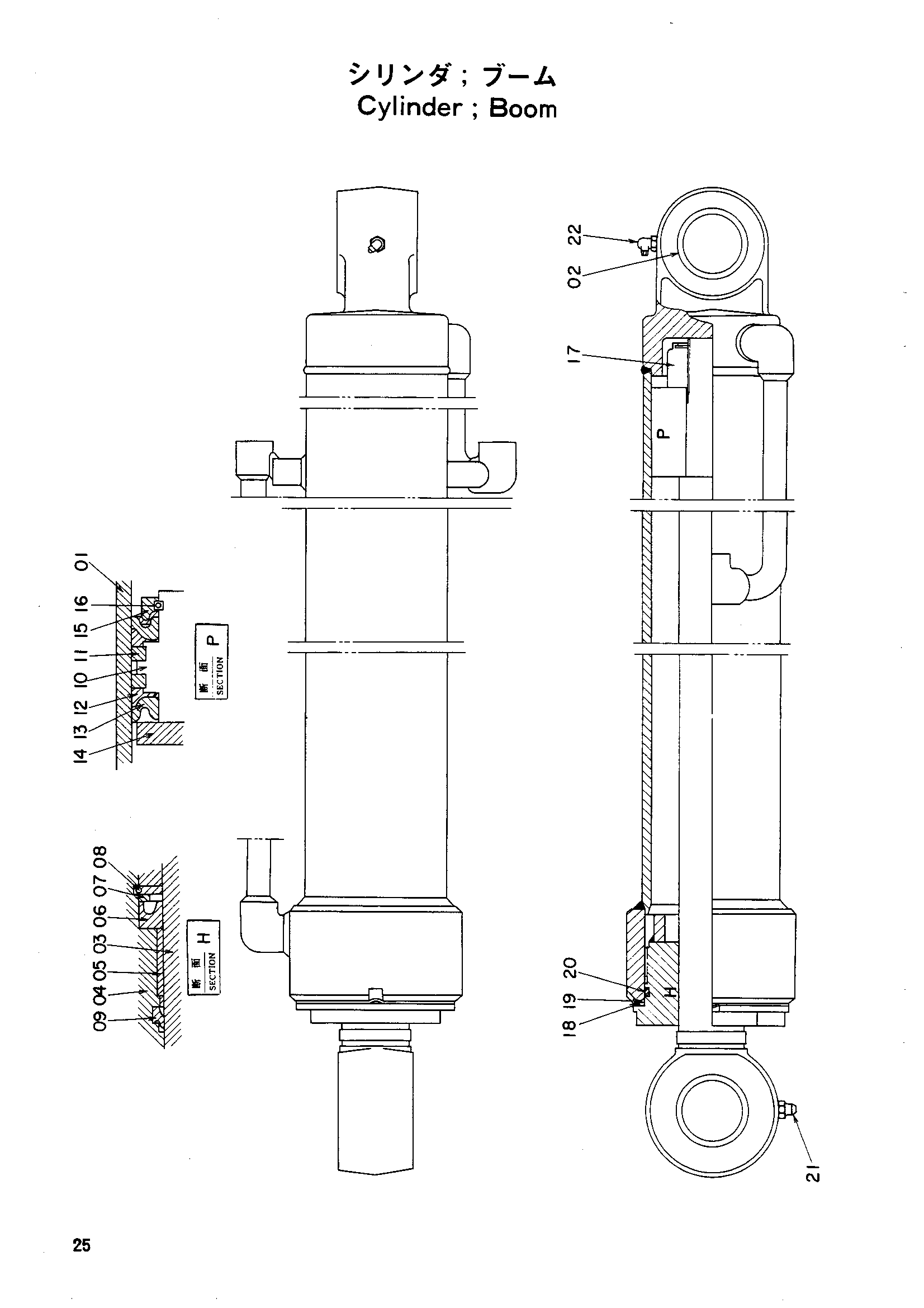

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4036797 | Гидроцилиндр стрела | 1 | |
| 01 | 4043311 | Гидроцилиндр | 1 |
| 02 | 4043312 | Втулка | 2 |
| 03 | 4043313 | Шток | 1 |
| 04 | 4043314 | Головка гидроцилиндра | 1 |
| 05 | 966210 | Втулка | 1 |
| 06 | 4509737 | У-ринг | 1 |
| 07 | 988672 | Паккинг-хеад | 1 |
| 08 | 4043337 | Стопорное кольцо | 1 |
| 09 | 4043315 | Пылезащитное уплотнение | 1 |
| 10 | 4043343 | Поршень | 1 |
| 11 | 4510846 | Поршневое кольцо | 2 |
| 12 | 4510847 | Нейлоновый хеел | 2 |
| 13 | 4510848 | У-ринг | 2 |
| 14 | 4043316 | Держатель | 1 |
| 15 | 4510849 | Держатель | 1 |
| 16 | 4510850 | Ограничитель | 1 |
| 17 | 4008407 | U-образная гайка | 1 |
| 18 | 4043339 | Стопорная шайба | 1 |
| 19 | 4043340 | Уплотнительное кольцо | 1 |
| 20 | 4043341 | Уплотнительное кольцо | 1 |
| 21 | J75481 | Штуцер | 1 |
| 22 | J75581 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
