Ходовой гидромотор — HITACHI UH02

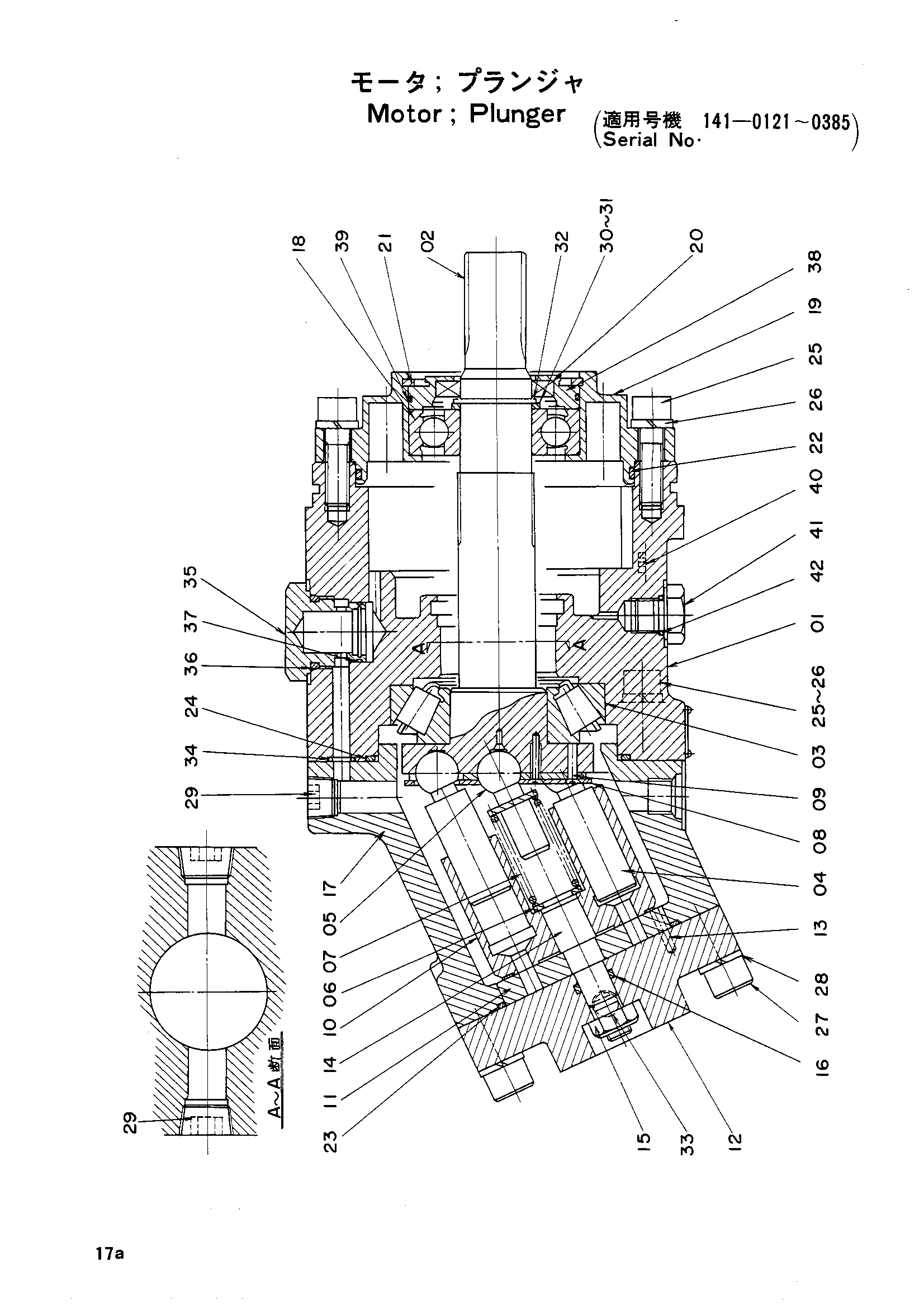

Заводская схема «Ходовой гидромотор» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4044391 | Гидромотор плунжер | 1 | |
| 01 | 4043098 | Корпус | 1 |
| 02 | 4043099 | Вал | 1 |
| 03 | 4043100 | Подшипник ROL | 1 |
| 04 | 4043102 | Плунжер | 1 |
| 05 | 4043103 | Шток | 1 |
| 06 | 4043104 | Сиденье: пружина | 1 |
| 07 | 4043105 | Пружина | 1 |
| 08 | 4043106 | Пластина | 1 |
| 09 | 4043107 | Винт | 14 |
| 10 | 4043108 | Гидроцилиндр | 1 |
| 11 | 4043109 | Пластина | 1 |
| 12 | 4043110 | Пластина | 1 |
| 13 | 4043111 | Пружинный штифт | 1 |
| 14 | 4043112 | Шток | 1 |
| 15 | 4043113 | U-образная гайка | 1 |
| 16 | 985100 | Уплотнительное кольцо IAP12 | 1 |
| 17 | 4043114 | Корпус | 1 |
| 18 | 4043115 | Подшипник шарик | 1 |
| 19 | 4043116 | Крышка | 1 |
| 20 | 4043117 | Масляное уплотнение | 1 |
| 21 | 4043118 | Стопорное кольцо | 1 |
| 22 | A810110 | Уплотнительное кольцо IAG110 | 1 |
| 23 | 4043119 | Уплотнительное кольцо | 1 |
| 24 | A810105 | Уплотнительное кольцо IAG105 | 1 |
| 25 | M341040 | Болт | 20 |
| 26 | 4043120 | Пружинная шайба | 20 |
| 27 | M341240 | Болт | 8 |
| 28 | A590912 | Пружинная шайба | 8 |
| 29 | 94-2012 | Пробка | 3 |
| 30 | 4043126 | Регулировочная шайба | 2 |
| 31 | 4043127 | Втулка | 1 |
| 32 | 927488 | Стопорное кольцо | 1 |
| 33 | 4043129 | Пробка | 2 |
| 34 | 4506408 | Уплотнительное кольцо IAP8 | 1 |
| 35 | 4043131 | Колпачок | 1 |
| 36 | 970486 | Уплотнительное кольцо IAP26 | 1 |
| 37 | 4043143 | Уплотнительное кольцо | 1 |
| 38 | 4043145 | Крышка | 1 |
| 39 | 4043146 | Уплотнительное кольцо | 1 |
| 40 | 94-2010 | Пробка | 1 |
| 41 | 4049825 | Колпачок | 1 |
| 42 | 962567 | Уплотнительное кольцо IAP14 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
