Электрооборудование — HITACHI UH02

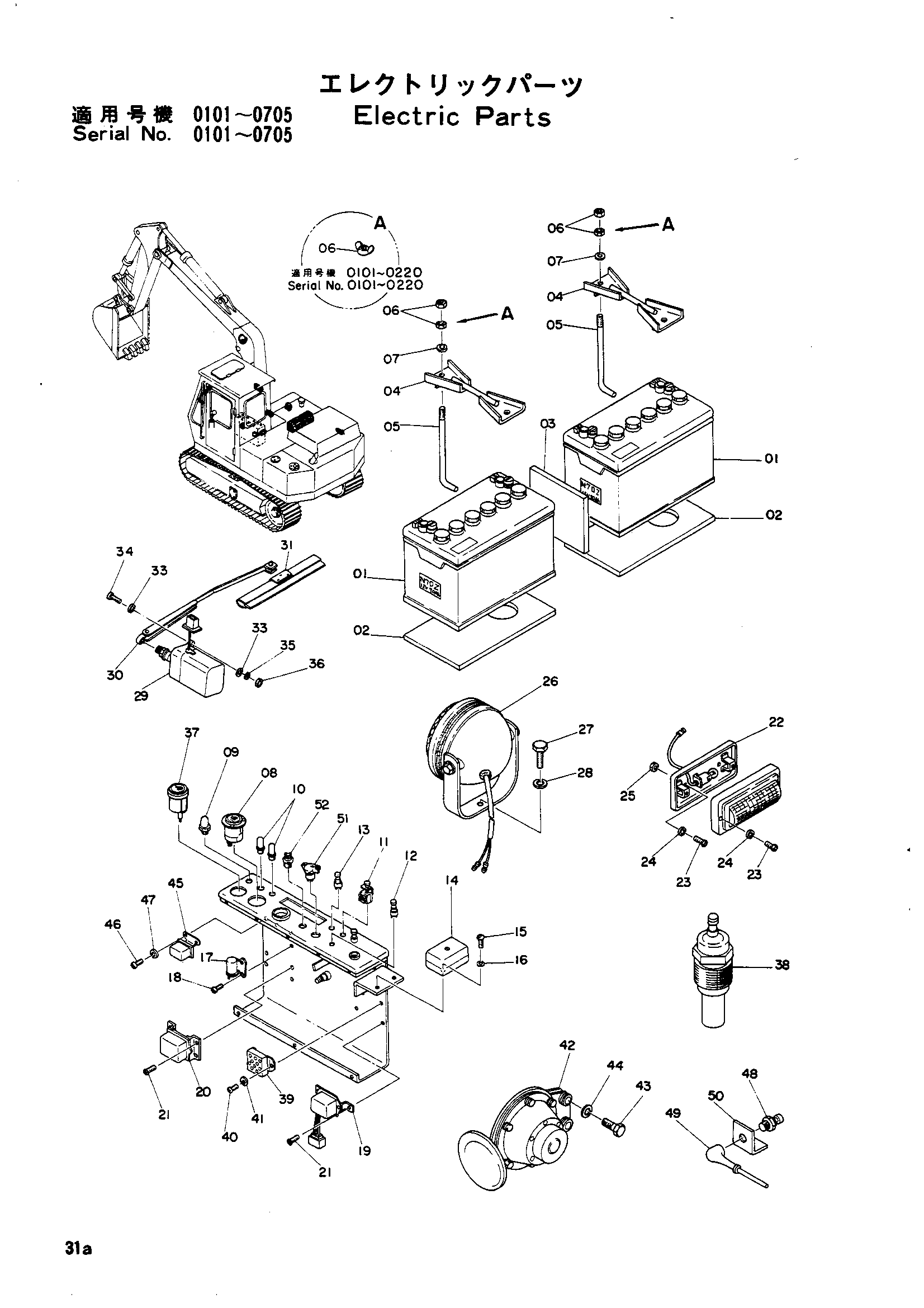

Заводская схема «Электрооборудование» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4037893	Аккумулятор	2
02	4514349	Сиденье	2
03	4037887	Сиденье	1
04	8004317	Ограничитель	2
05	4037879	Болт	4
06	M500807	Гайка	8
06	M570008	Гайка	4
07	A590108	Шайба	4
08	3501016	Измеритель хоур	1
08	4504225	Измеритель хоур	1
09	4512042	Фонарь дасх	1
10	D910776	Фонарь пилотный	2
11	445092	Выключатель лигхтинг	1
12	445198	Выключатель	1
13	4009556	Выключатель	1
14	3000399	Короб предохранитель	1
15	J350610	Винт	2
16	A590006	Пружинная шайба	2
17	4038459	Реле	1
18	M430513	Винт	2
19	4038451	Регулятор	1
20	4038452	Реле защитный	1
21	M430610	Винт	6
22	973204	Фонарь	1
23	M430513	Винт	4
24	A590905	Пружинная шайба	4
25	M500504	Гайка	4
26	214771	Фонарь	2
27	M101432	Болт	1
28	A590914	Пружинная шайба	1
29	4050475	Гидромотор	1
29	4507568	Гидромотор	1
30	4050477	Рукоять	1
30	4511186	Рукоять	1
31	4511185	Отвал	1
33	A590105	Шайба	4
34	M430525	Винт	2
35	A590905	Пружинная шайба	2
36	M500504	Гайка	2
37	3004628	Тхермометер	1
38	4030594	Блок	1
39	4033744	Резистор	1
40	M430610	Винт	2
41	A590906	Пружинная шайба	2
42	4505524	Звуковой сигнал	1
43	M200820	Болт	2
44	A590908	Пружинная шайба	2
45	4505392	Реле	1
46	M430616	Винт	3
47	A590906	Пружинная шайба	3
48	487086	Выключатель звуковой сигнал	1
49	4511880	Колпачок	1
50	4511329	Кронштейн	1
51	4038458	Замок зажигания	1
52	4038457	Резистор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
