Кабина — HITACHI UH02

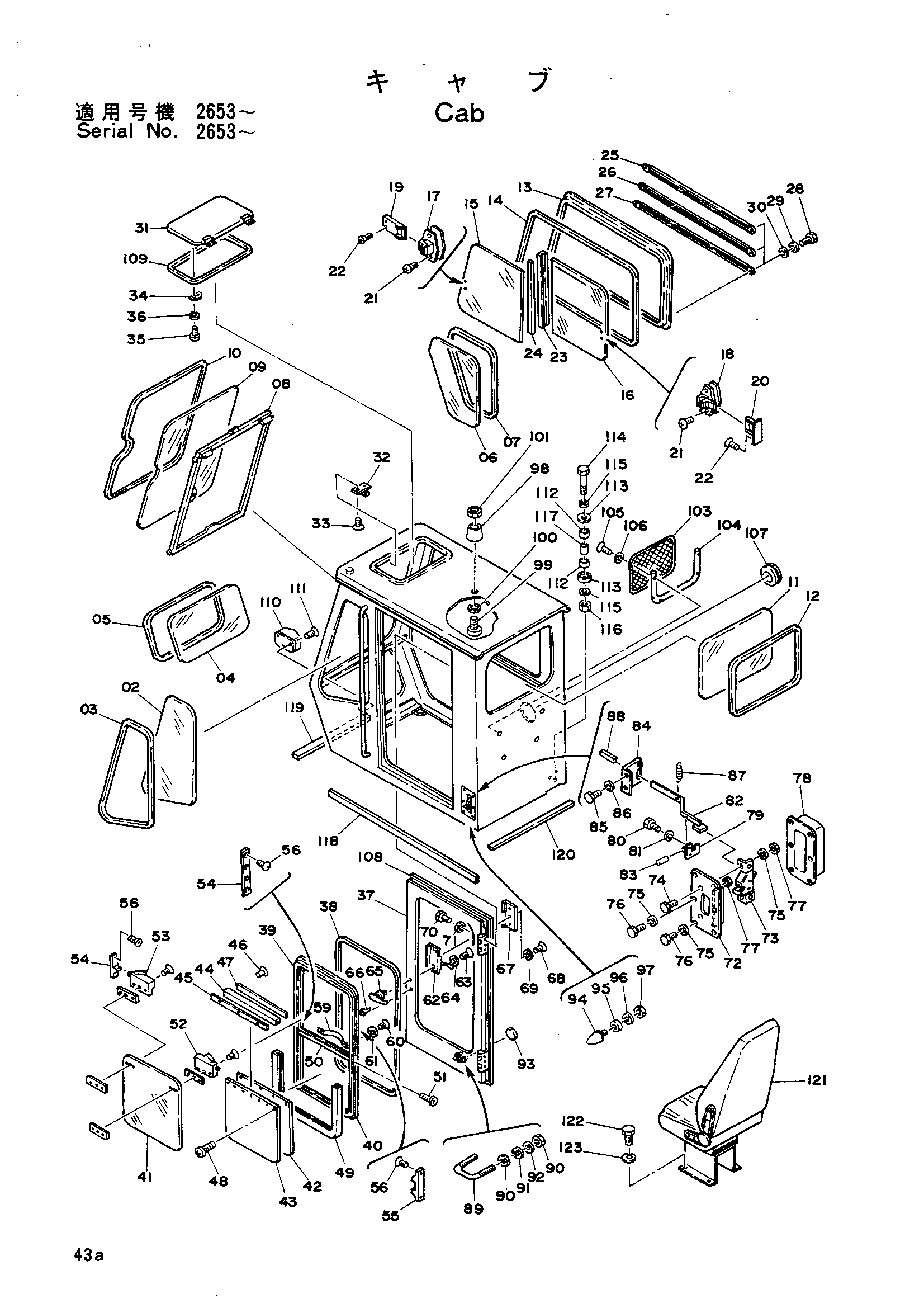

Заводская схема «Кабина» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4098379	Кабина в сборе	1
01	4102250	Кабина	1
02	4061262	Стекло	1
03	4103912	Резиновый H	1
04	4057324	Стекло	1
05	4506960	Резиновый H	1
06	4042502	Стекло	1
07	4506960	Резиновый H	1
08	4103911	Рама	1
09	4057323	Стекло	1
10	4503185	Резиновый H	1
11	4058091	Стекло	1
12	4503186	Резиновый H	1
13	4102251	Рама	1
14	4103913	Резиновый H	1
15	4102252	Стекло	1
16	4102253	Стекло	1
17	4084264	Замок	1
18	4084265	Замок	1
19	4088998	Защёлка	1
20	4084267	Защёлка	1
21	M470416	Винт	4
22	4091422	Заклёпка	4
23	4084268	Рама	1
24	4084272	Уплотнение водяной	1
25	4102254	Защитный кожух	1
26	4102255	Защитный кожух	1
27	4102256	Защитный кожух	1
28	M430813	Винт	6
29	A590108	Шайба	6
30	A590908	Пружинная шайба	6
31	4084273	Крышка	1
32	4084437	Замок	1
33	M470410	Винт	2
34	4514800	Замок	1
35	M430408	Винт	2
36	A590904	Пружинная шайба	2
37	4102257	Дверь	1
38	4103913	Резиновая прокладка	1
39	4101503	Рама	1
40	4101504	Рама	1
41	4084276	Стекло	1
42	4101509	Пластина	1
43	4101506	Пластина	1
44	4101507	Рама	1
45	4101514	Линер	1
46	4101511	Заклёпка	3
47	4089003	Уплотнение водяной	2
48	4101512	Винт	2
49	4101510	Резиновая прокладка	1
50	4101508	Рама	1
51	4101513	Винт	4
52	4084279	Замок	1
53	4084280	Замок	1
54	4084283	Защёлка	2
55	4084284	Защёлка	2
56	4091422	Заклёпка	8
57	4084285	Пластина	2
58	M430408	Винт	8
59	4089005	Рукоятка	1
60	M430525	Винт	4
61	A590905	Пружинная шайба	4
62	4084287	Шпонка короб	1
63	M430613	Винт	6
64	A590906	Пружинная шайба	6
65	4096771	Рукоятка	1
66	971306	Шпонка	1
67	4084288	Крышка	1
68	M430408	Винт	3
69	A590904	Пружинная шайба	3
70	M111020	Болт	6
71	A590910	Пружинная шайба	6
72	4102258	Кронштейн	1
73	4084291	Замок	1
74	M200814	Болт	2
75	A590908	Пружинная шайба	6
76	M200825	Болт	4
77	M500807	Гайка	3
78	4102259	Крышка	1
79	4089007	Кронштейн	1
80	M200816	Болт	2
81	A590908	Пружинная шайба	2
82	4102260	Рычаг	1
83	4089009	Палец	1
84	4102261	Направляющая	1
85	M200810	Болт	2
86	A590908	Пружинная шайба	2
87	4089011	Пружина	1
88	4089012	Колпачок	1
89	4102262	U-образный болт	1
90	M501008	Гайка	4
91	A590910	Пружинная шайба	2
92	A590110	Шайба	2
93	4084302	Резиновая прокладка	2
94	487195	Ограничитель	2
95	4102263	Шайба	2
96	A590910	Пружинная шайба	2
97	M501008	Гайка	2
98	485013	Амортизатор	1
99	M430528	Винт	1
100	A590105	Шайба	1
101	A500504	Гайка	1
102	A590905	Пружинная шайба	1
103	4507582	Поккет	1
104	4507583	Направляющая	1
105	M480416	Винт	6
106	A590904	Пружинная шайба	6
107	4000917	Резиновая прокладка	1
108	4084435	Резиновая прокладка	1
109	4084436	Резиновая прокладка	1
110	4084303	ASH трай	1
111	M470406	Винт	3
112	4035886	Амортизатор	8
113	4053316	Ограничитель	8
114	M111690	Болт	4
115	A590116	Шайба	8
116	4026892	U-образная гайка	4
117	4035864	Проставка	4
118	4041457	Резиновая прокладка	2
119	4041458	Резиновая прокладка	1
120	4074378	Резиновая прокладка	1
121	4098380	Сиденье	1
122	M111022	Болт	4
123	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
