Гидроцилиндр ковша — HITACHI UH02

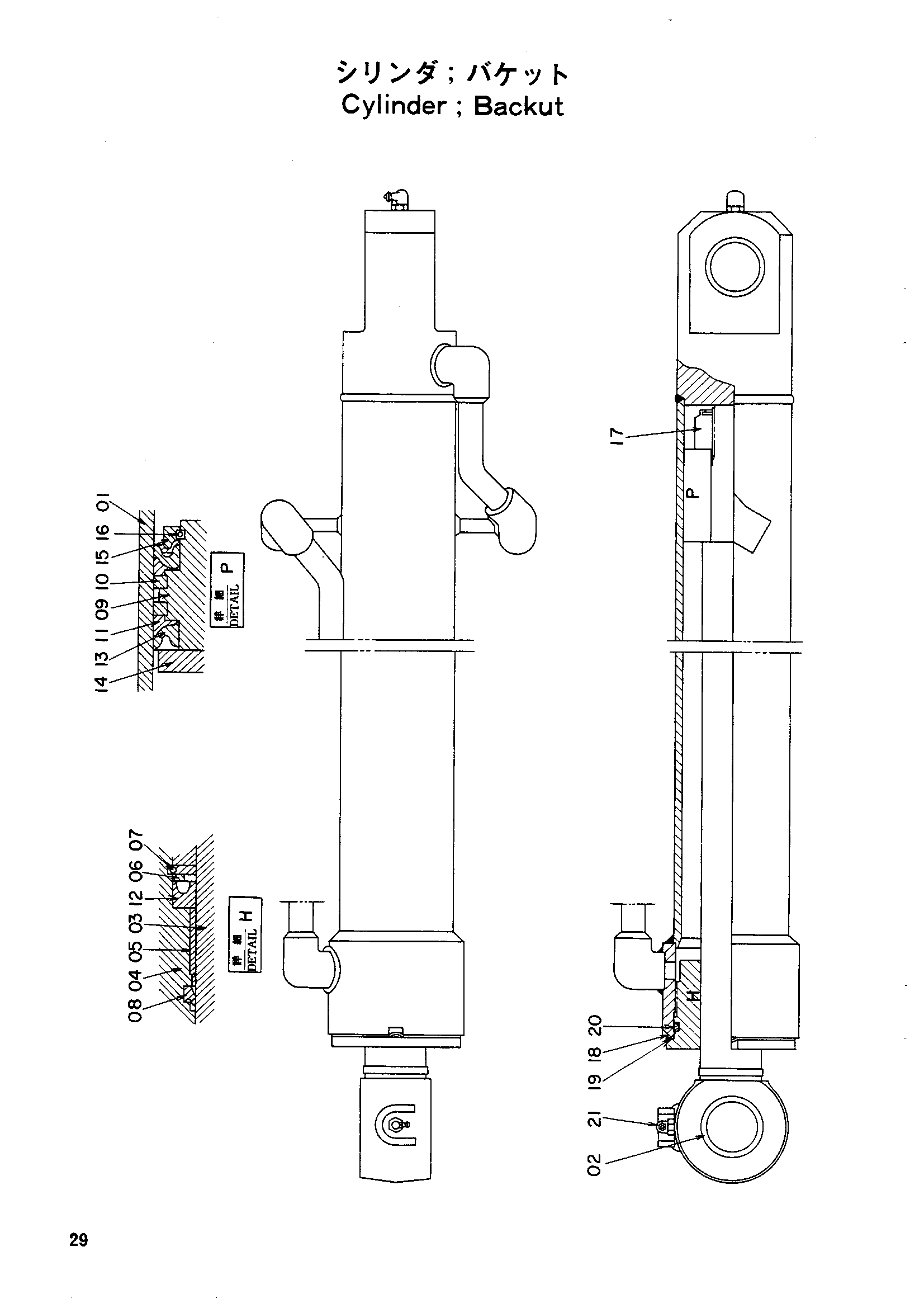

Заводская схема «Гидроцилиндр ковша» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040428 | Гидроцилиндр ковш | 1 | |
| 01 | 4043317 | Гидроцилиндр | 1 |
| 02 | 4043318 | Втулка | 2 |
| 03 | 4043319 | Шток | 1 |
| 04 | 4043320 | Головка гидроцилиндра | 1 |
| 05 | 994011 | Втулка | 1 |
| 06 | 4510874 | Манжета головка | 1 |
| 07 | 4510875 | Стопорное кольцо | 1 |
| 08 | 4043321 | Пылезащитное уплотнение | 1 |
| 09 | 4043322 | Поршень | 1 |
| 10 | 955039 | Поршневое кольцо | 2 |
| 11 | 955040 | Нейлоновый хеел | 2 |
| 12 | 4512722 | У-ринг | 1 |
| 13 | 955041 | У-ринг | 2 |
| 14 | 4043323 | Держатель | 1 |
| 15 | 4043324 | Держатель | 1 |
| 16 | 4043325 | Ограничитель | 1 |
| 17 | 4043326 | U-образная гайка | 1 |
| 18 | 4043327 | Стопорная шайба | 1 |
| 19 | 4043328 | Уплотнительное кольцо | 1 |
| 20 | 4043329 | Уплотнительное кольцо | 1 |
| 21 | 4043330 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
