Управление двигателем — HITACHI UH02

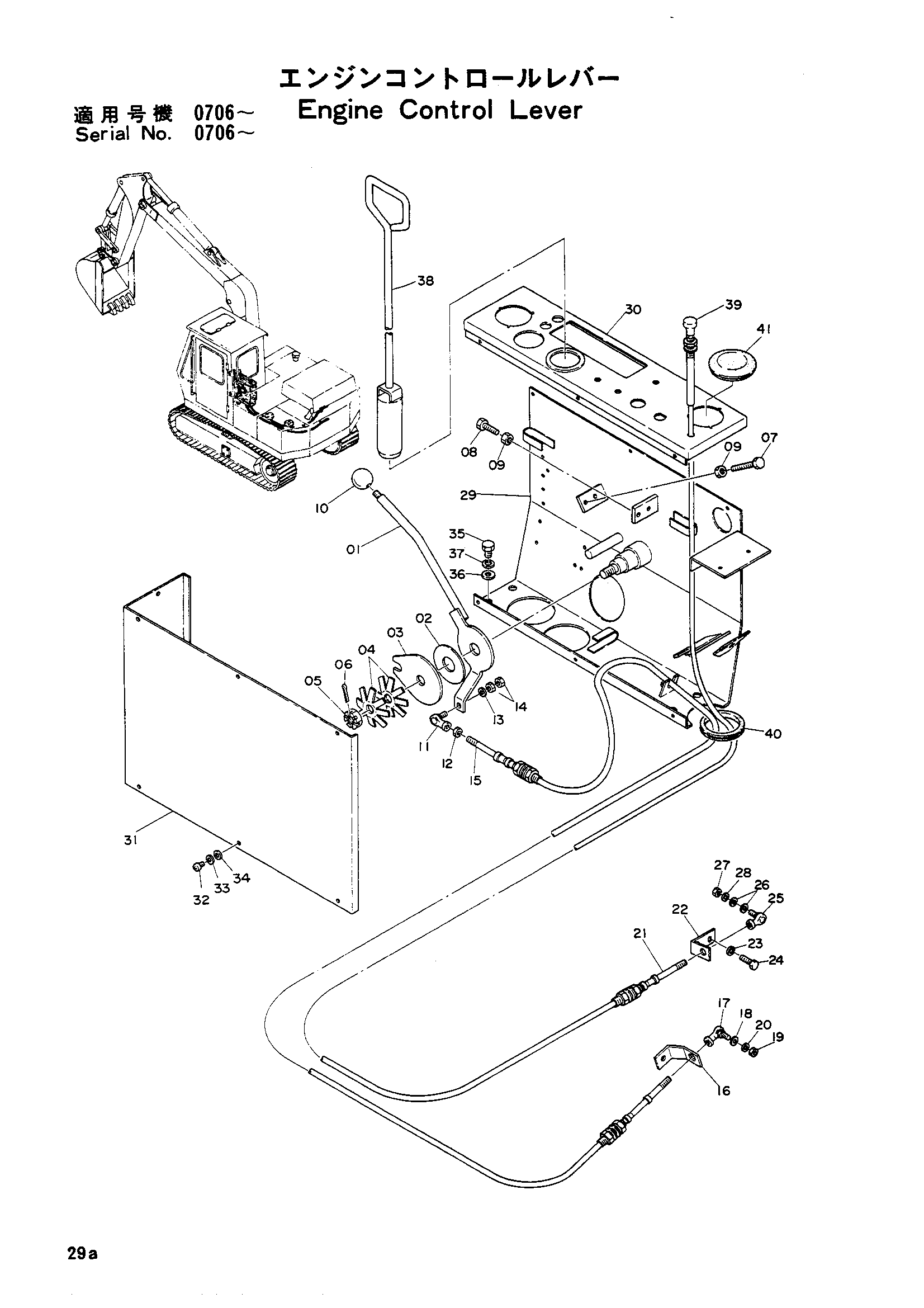

Заводская схема «Управление двигателем» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8006557 | Рычаг | 1 |
| 02 | 428770 | Диск | 1 |
| 03 | 4053155 | Пластина | 1 |
| 04 | 4502974 | Пружина флусх | 2 |
| 05 | M631619 | Корончатая гайка | 1 |
| 06 | A764032 | Шплинт | 1 |
| 07 | M161056 | Болт | 1 |
| 08 | M111032 | Болт | 1 |
| 09 | M501008 | Гайка | 2 |
| 10 | 499845 | Рукоятка | 1 |
| 11 | 4056016 | Соединение | 1 |
| 12 | M500504 | Гайка | 1 |
| 13 | A590905 | Пружинная шайба | 1 |
| 14 | M500504 | Гайка | 1 |
| 14 | M500504 | Гайка | 2 |
| 15 | 4053231 | Трос управления | 1 |
| 16 | 4050833 | Кронштейн | 1 |
| 16 | 4098975 | Кронштейн | 1 |
| 17 | 4056016 | Соединение | 1 |
| 18 | A590105 | Шайба | 1 |
| 19 | M500504 | Гайка | 1 |
| 20 | A590905 | Пружинная шайба | 1 |
| 21 | 4037766 замена: 4098595 | Трос управления | 1 |
| 21 | 4098595 | Трос управления | 1 |
| 22 | 4045126 | Кронштейн | 1 |
| 22 | 4098974 | Кронштейн | 1 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | M200814 | Болт | 2 |
| 25 | 4056016 | Соединение | 1 |
| 26 | A590105 | Шайба | 2 |
| 27 | M500504 | Гайка | 2 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | 7003726 | Стойка | 1 |
| 30 | 8006558 | Панель | 1 |
| 31 | 2005212 | Крышка | 1 |
| 32 | M430613 | Винт | 10 |
| 33 | A590906 | Пружинная шайба | 10 |
| 34 | A590106 | Пружинная шайба | 10 |
| 35 | M111016 | Болт | 4 |
| 36 | A590110 | Шайба | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | 9704626 | Блокировка поворот | 1 |
| 39 | 4044434 | Буттон | 1 |
| 40 | 998720 | Резиновая втулка | 2 |
| 41 | 4056121 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
