Кабина — HITACHI UH02

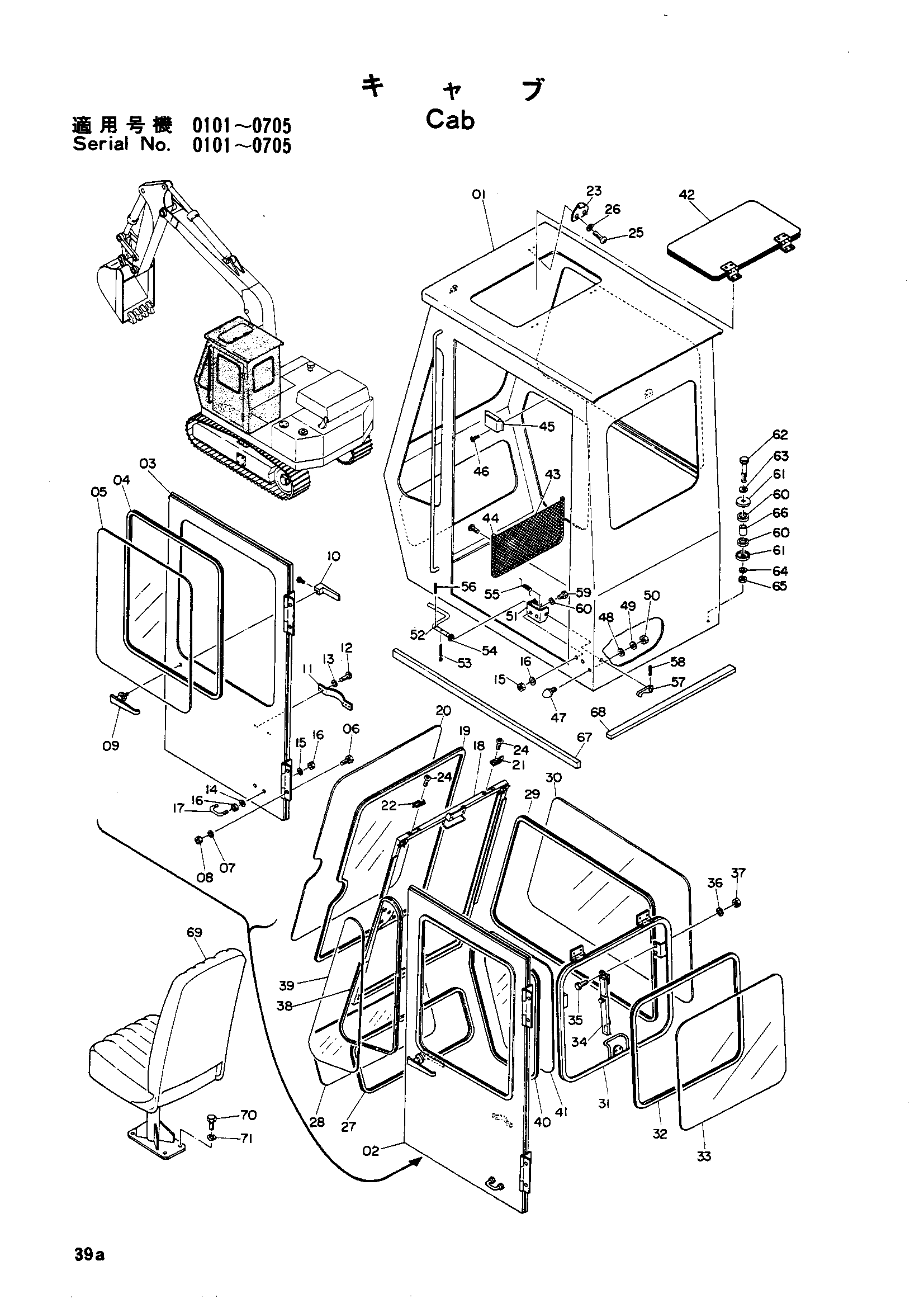

Заводская схема «Кабина» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4048570	Рама	1
	9703096	Ограничитель	8
01	4043608	Кабина	1
02	4050090	Дверь в сборе	1
03	4043609	Дверь	1
04	4503184	Х-руббер	1
05	4043607	Стекло	1
06	M111018	Болт	4
07	A590910	Пружинная шайба	4
08	M501008	Гайка	4
09	4004134	Рукоятка(наружный)	1
10	4004135	Рукоятка(внутренний)	1
11	4507439	Рукоятка	1
12	M430316	Винт	4
13	A590903	Пружинная шайба	4
14	A590108	Шайба	4
15	A590908	Пружинная шайба	2
16	M500807	Гайка	6
17	4034014	Штанга блокировка	1
18	4043610	Рама	1
19	4503185	Х-руббер	1
20	4042504	Стекло передний	1
21	4514799	Замок	3
22	4035859	Замок	1
23	4514800	Замок	3
24	M470410	Винт	8
25	M430408	Винт	6
26	A590904	Пружинная шайба	6
27	4509670	Х-руббер	1
28	4042500	Стекло	1
29	4503185	Х-руббер	1
30	4042503	Стекло	1
31	7002169	Рама	1
32	4506966	Х-руббер	1
33	4510931	Стекло	1
34	3000563	Рукоятка	2
35	M200616	Болт	8
36	A590906	Пружинная шайба	8
37	M500605	Гайка	8
38	4503186	Х-руббер	1
39	4042506	Стекло	1
40	4035850	Х-руббер	1
41	4043517	Стекло	1
42	8004053	Крышка	1
43	4507582	Поккет	1
44	4507583	Направляющая	1
45	3501677	Асхтрай	1
46	M470406	Винт	3
47	487195	Ограничитель	2
48	4043611	Шайба	2
49	A590910	Пружинная шайба	2
50	M501008	Гайка	2
51	8501372	Кронштейн	1
52	4044201	Рычаг	1
53	A764022	Шплинт	1
54	A590114	Шайба	2
55	4512906	Пружина	1
56	4512300	Пружинный штифт	1
57	4034013	Защёлка	1
58	Z446750	Пружинный штифт	1
59	M200822	Болт	2
60	4035866	Резиновая подушка	8
61	4053316	Ограничитель	8
62	M111690	Болт	4
63	A590116	Шайба	4
64	A590916	Пружинная шайба	4
65	M511613	Гайка	4
66	4035864	Проставка	4
67	4041457	Резиновая прокладка	2
68	4041458	Резиновая прокладка	2
69	4037915	Сиденье	1
70	M111222	Болт	4
71	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
