Гусеница тяга (500A) — HITACHI UH02

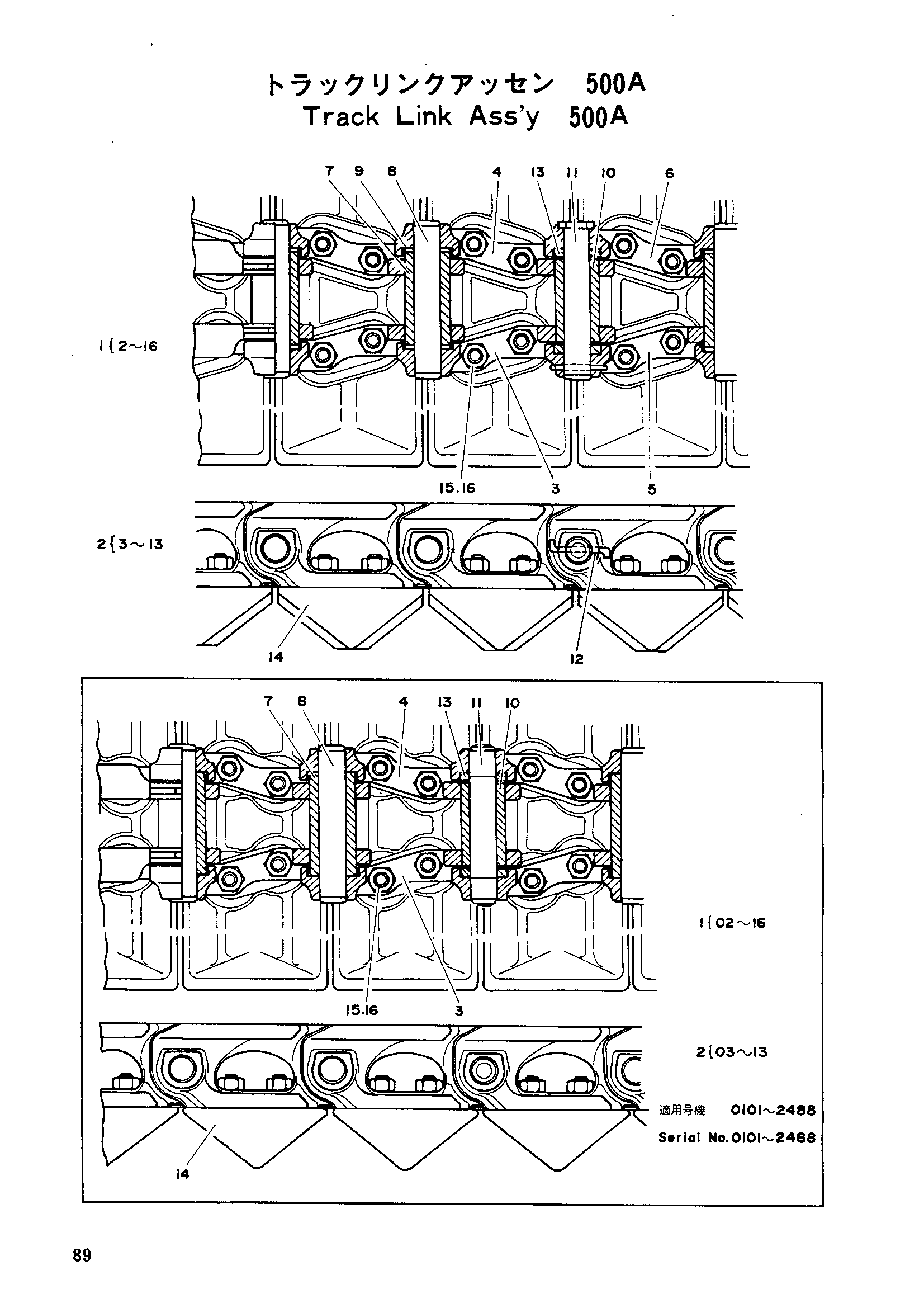

Заводская схема «Гусеница тяга (500A)» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9013346 замена: 9028038 | Гусеничная цепь в сборе (500A) | 2 |
| 01 | 9018815 замена: 9028038 | Гусеничная цепь в сборе (500A) | 2 |
| 01 | 9028038 | Гусеничная цепь в сборе (500A) | 2 |
| 02 | 4036032 замена: 4057054 | Гусеничная цепь в сборе | 1 |
| 02 | 4057054 | Гусеничная цепь в сборе | 1 |
| 02 | 4063425 | Гусеничная цепь в сборе | 1 |
| 02 | 4082418 | Гусеничная цепь в сборе | 1 |
| 03 | 3012221 | Гусеница тяга(правый) | 40 |
| 03 | 4037447 | Гусеница тяга(правый) | 40 |
| 03 | 4063428 | Гусеница тяга(правый) | 40 |
| 04 | 3015397 | Гусеница тяга(левый) | 40 |
| 04 | 4036926 | Гусеница тяга(левый) | 40 |
| 04 | 4063429 | Гусеница тяга(левый) | 40 |
| 05 | 4091639 | Тяга главный (правый) | 1 |
| 06 | 4091640 | Тяга главный (левый) | 1 |
| 07 | 4036927 замена: 4057051 | Втулка | 39 |
| 07 | 4057051 | Втулка гусеница | 39 |
| 07 | 4091641 | Втулка | 39 |
| 08 | 4036925 замена: 4057052 | Палец | 39 |
| 08 | 4057052 | Палец | 39 |
| 09 | 4075861 | Уплотнение | 39 |
| 10 | 4048589 замена: 4048589 | Соединительная втулка | 1 |
| 10 | 4057053 | Соединительная втулка | 1 |
| 10 | 4091642 | Соединительная втулка | 1 |
| 11 | 4048588 | Соединительный палец | 1 |
| 11 | 4091643 | Соединительный палец | 1 |
| 12 | 4091645 | Стопорный палец | 1 |
| 13 | 4048590 | Втулка | 2 |
| 13 | 4094115 | Втулка | 2 |
| 14 | 2004356 | Башмак 500A | 40 |
| 14 | 2006692 | Башмак 500A | 40 |
| 14 | 2008507 | Башмак 500A | 40 |
| 15 | 4063426 | Болт | 160 |
| 15 | M121245 | Болт | 160 |
| 16 | 4036034 | Гайка | 160 |
| 16 | 4063524 | Гайка | 160 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
