Основные гидролинии — HITACHI UH02

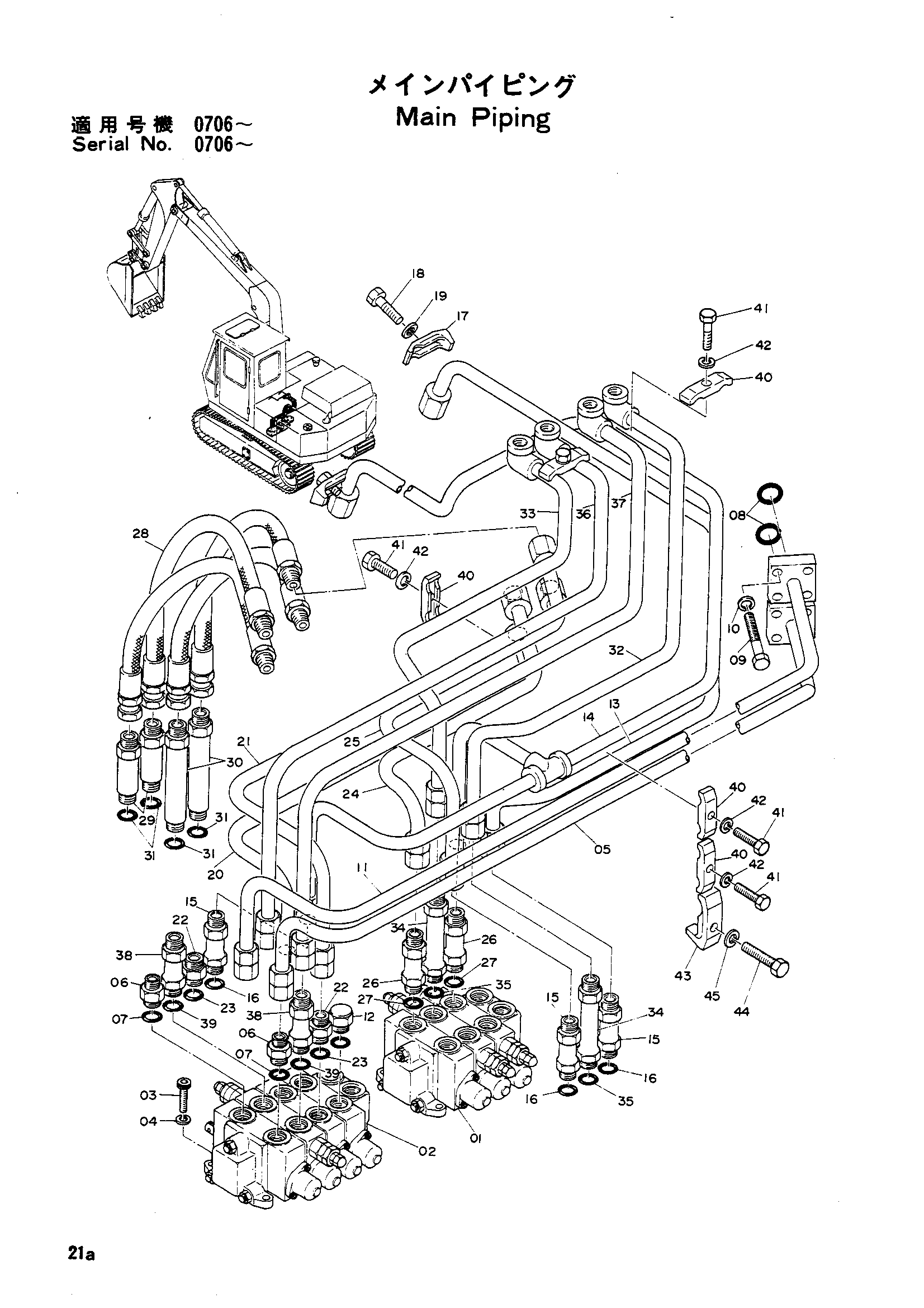

Заводская схема «Основные гидролинии» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4036415	Гидрораспределитель(правый)	1
02	4036416	Гидрораспределитель(левый)	1
03	M351028	Болт с внутренним шестигранником	6
03	M351028	Болт с внутренним шестигранником	8
04	984054	Пружинная шайба	6
04	984054	Пружинная шайба	8
05	7003829	Трубка	1
06	4037901	Адаптер	2
07	U10778U	Кольцо O	2
08	4506428	Уплотнительное кольцо	2
09	M211000	Болт	8
10	A590910	Пружинная шайба	8
11	7003830	Трубка	1
12	458300	Пробка	1
13	7003831	Трубка	1
14	7003832	Трубка	1
14	7005407 замена: 7005407	Трубка	1
15	4036238	Адаптер	3
16	U10778U	Кольцо O	4
17	4053594	Хомут	2
18	M111045	Болт	2
19	A590910	Пружинная шайба	2
20	7003833	Трубка	1
21	7003834	Трубка	1
21	8016450	Трубка	1
22	4036239	Адаптер	2
23	U10778U	Кольцо O	2
24	7003835 замена: 801651	Трубка	1
24	8016451	Трубка	1
25	7003836	Трубка	1
25	8016452	Трубка	1
26	4036238	Адаптер	2
27	U10778U	Кольцо O	2
28	4055261	Шланг	4
29	4037692	Адаптер	2
30	4037695	Адаптер	2
31	4506418	Уплотнительное кольцо	4
32	7003837	Трубка	1
33	7003838	Трубка	1
34	4037902	Адаптер	2
35	U10778U	Уплотнительное кольцо	2
36	7003839	Трубка	1
37	7003840	Трубка	1
38	4036238	Адаптер	2
39	U10778U	Кольцо O	2
40	4053593	Хомут трубки	5
40	4053593	Хомут трубки	6
41	M111045	Болт	5
41	M111045	Болт	6
42	A590910	Пружинная шайба	5
42	A590910	Пружинная шайба	6
43	4053598	Хомут	1
44	M111263	Болт	1
45	A590912	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
