Рукоять — HITACHI UH02

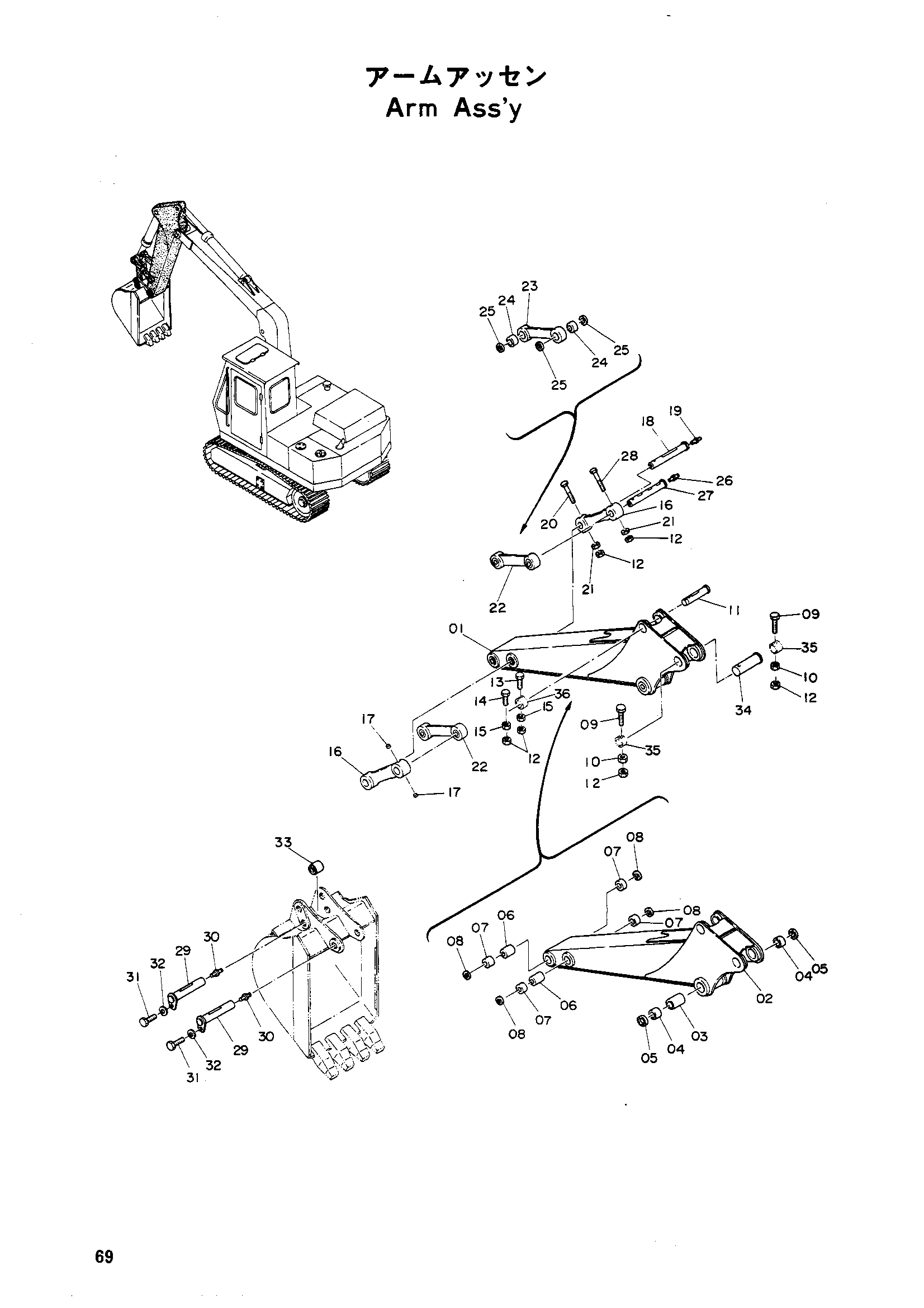

Заводская схема «Рукоять» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9011866 | Рукоять в сборе | 1 |
| 02 | 6001098 | Рукоять | 1 |
| 03 | 4037790 | Трубка | 1 |
| 04 | 4037716 | Втулка | 2 |
| 04 | 4046884 | Втулка | 2 |
| 05 | 4037723 | Пылезащитное уплотнение | 2 |
| 06 | 4037726 | Трубка | 2 |
| 07 | 4037717 | Втулка | 4 |
| 07 | 4046885 | Втулка | 4 |
| 08 | 4037722 | Пылезащитное уплотнение | 4 |
| 09 | M121601 | Болт | 2 |
| 10 | M511613 | Гайка | 2 |
| 11 | 3005076 | Палец | 1 |
| 12 | 4026892 | U-образная гайка | 6 |
| 13 | M121600 | Болт | 1 |
| 14 | M121680 | Болт | 1 |
| 15 | M511613 | Гайка | 2 |
| 16 | 8004463 | Тяга | 2 |
| 17 | 420802 | Пробка | 4 |
| 18 | 3005323 | Палец | 1 |
| 19 | J75481 | Штуцер | 1 |
| 20 | M121602 | Болт | 1 |
| 21 | M511613 | Гайка | 2 |
| 22 | 9011868 | Тяга в сборе | 2 |
| 23 | 3012823 | Тяга | 1 |
| 23 | 8004293 замена: 3012823 | Тяга | 1 |
| 24 | 4037717 | Втулка | 2 |
| 24 | 4046885 | Втулка | 2 |
| 25 | 4037722 | Пылезащитное уплотнение | 3 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 3005322 | Палец | 1 |
| 28 | M121602 | Болт | 1 |
| 29 | 8004290 | Палец | 2 |
| 29 | 8005540 | Палец | 2 |
| 30 | J75481 | Штуцер | 2 |
| 31 | M121632 | Болт | 2 |
| 32 | A590916 | Пружинная шайба | 2 |
| 33 | 4037725 | Проставка | 1 |
| 34 | 3006102 | Палец | 1 |
| 35 | 4043360 | Ограничитель | 2 |
| 36 | 4037710 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
