Гидролинии рабочего оборудования — HITACHI UH02

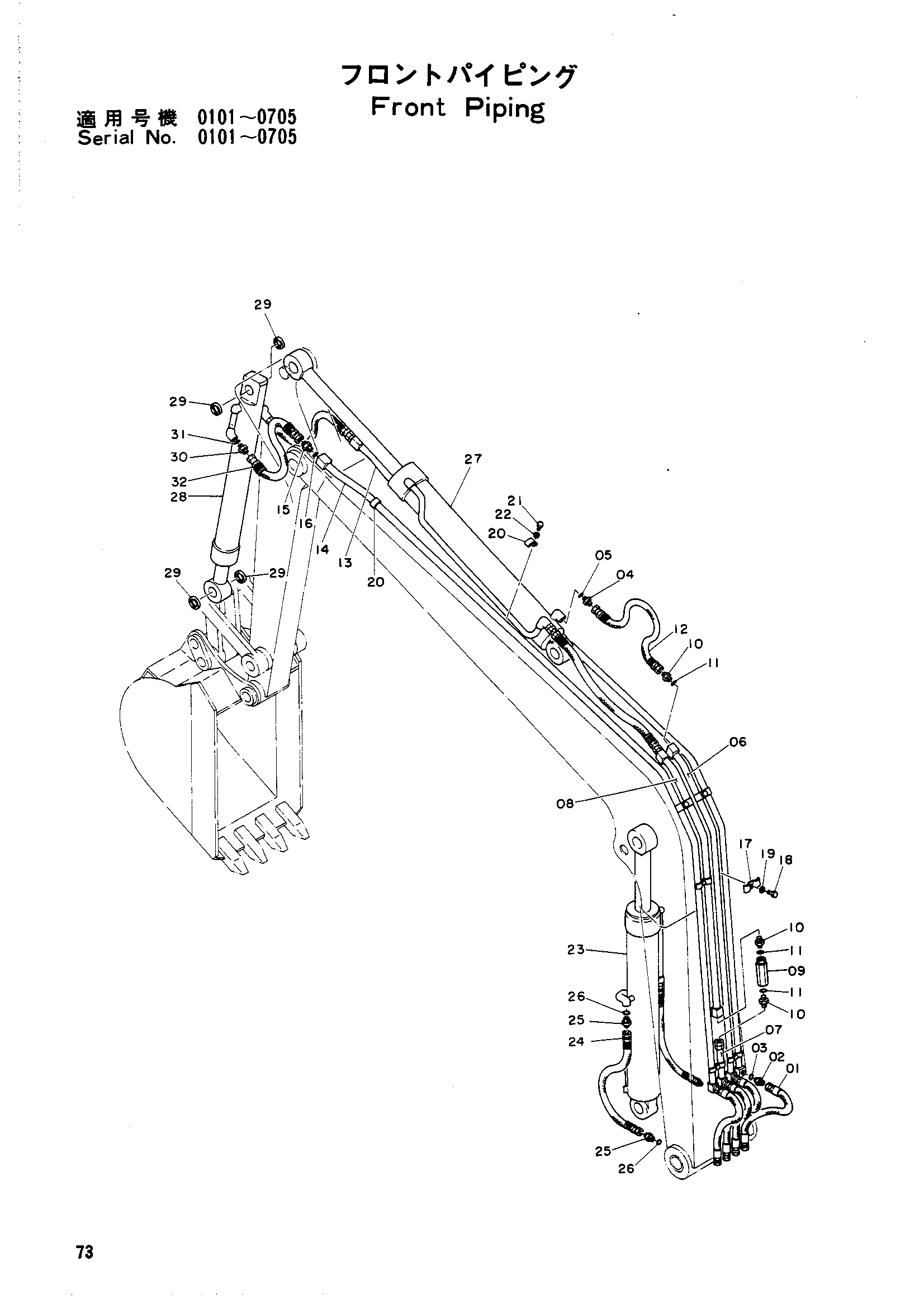

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4040248 | Резиновый шланг | 4 |
| 02 | 4037802 | Адаптер | 4 |
| 03 | 4506418 | Уплотнительное кольцо | 4 |
| 04 | 4037802 | Адаптер | 2 |
| 05 | 4506418 | Уплотнительное кольцо | 2 |
| 06 | 8004662 | Трубка | 1 |
| 07 | 8004284 | Трубка | 1 |
| 08 | 8004663 | Трубка | 1 |
| 09 | 9011895 | Валуе слов обратный | 1 |
| 10 | 4037802 | Адаптер | 4 |
| 11 | 4506418 | Уплотнительное кольцо | 4 |
| 12 | 4037495 | Резиновый шланг | 2 |
| 13 | 8004664 | Трубка | 1 |
| 14 | 8004665 | Трубка | 1 |
| 15 | 4037802 | Адаптер | 2 |
| 16 | 4506418 | Уплотнительное кольцо | 2 |
| 17 | 4001158 | Хомут трубки | 6 |
| 18 | M111036 | Болт | 6 |
| 19 | A590910 | Пружинная шайба | 6 |
| 20 | 4037709 | Хомут | 4 |
| 21 | M111020 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 4036797 | Гидроцилиндр | 1 |
| 24 | 4037495 | Резиновый шланг | 2 |
| 25 | 4037802 | Адаптер | 2 |
| 26 | 4506418 | Уплотнительное кольцо | 2 |
| 27 | 4036796 | Гидроцилиндр | 1 |
| 28 | 4040428 | Гидроцилиндр | 1 |
| 29 | 4037721 | Пылезащитное уплотнение | 4 |
| 30 | 4037802 | Адаптер | 2 |
| 31 | 4506418 | Уплотнительное кольцо | 2 |
| 32 | 4037495 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
