Рычаг управления — HITACHI UH02

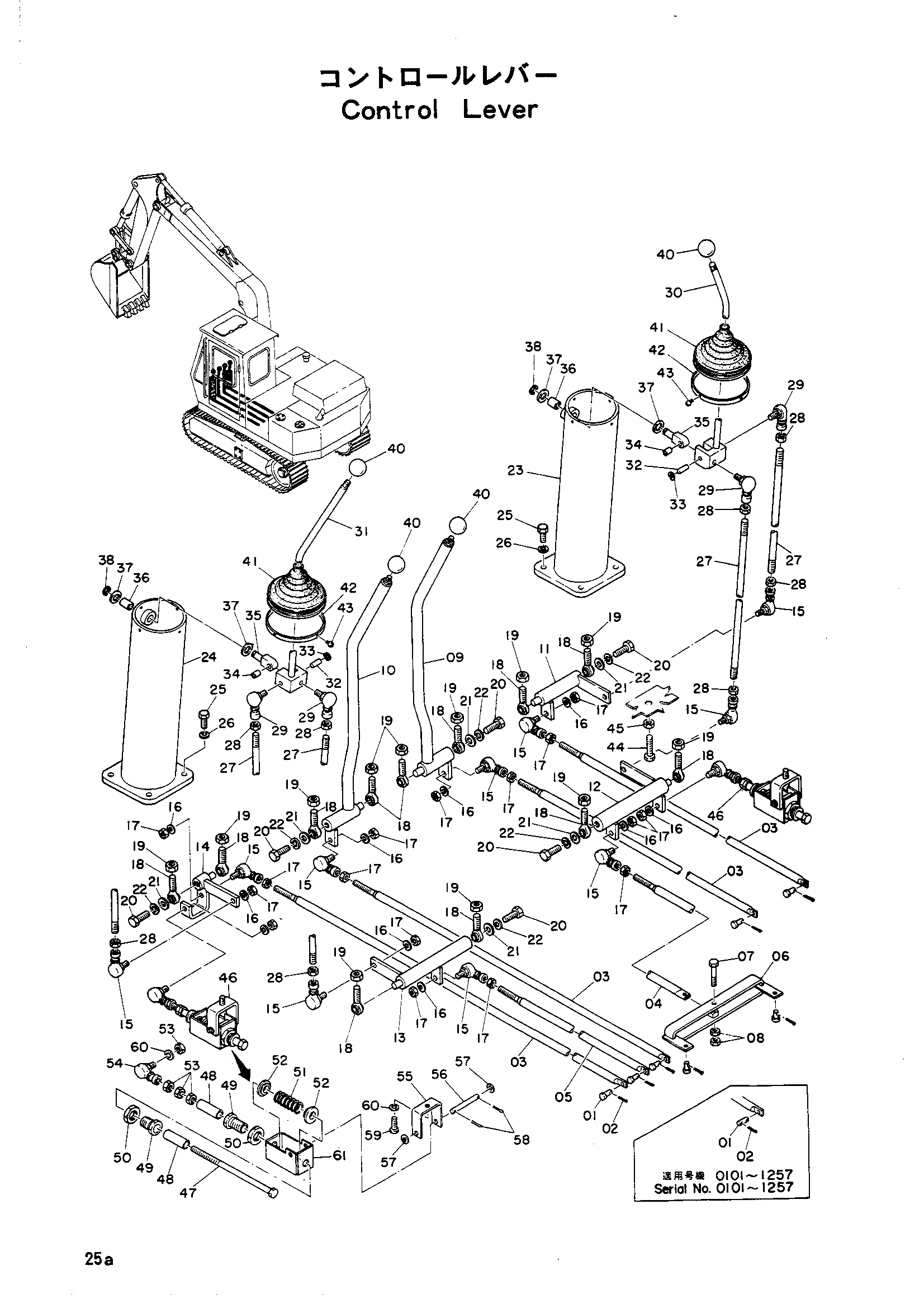

Заводская схема «Рычаг управления» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4056019	Джоинт.балл	1
01	4037114	Палец	7
01	4069012	Палец	7
02	A761208	Шплинт	7
02	A761208	Шплинт	14
03	8004195	Шток	4
04	8004196	Шток	1
04	9704695	Шток	1
05	8004753	Шток	1
06	8004198	Тяга	1
06	8007192	Тяга	1
07	M111056	Болт	1
07	M210856	Болт	1
08	M500805	Гайка	2
08	M501008	Гайка	2
09	7002297	Рычаг	1
09	7003876	Рычаг	1
10	7002296	Рычаг	1
10	7003875	Рычаг	1
11	8004194	Рычаг	1
12	8004192	Рычаг	1
13	8004191	Рычаг	1
14	8004877	Рычаг	1
15	4041960 замена: 4056019	Концевой шток	10
15	4056019	Джоинт.балл	10
16	A590910	Пружинная шайба	10
17	M501008	Гайка	20
18	4041959	Концевой шток	12
19	M501411	Гайка	12
20	M111236	Болт	12
21	A590112	Шайба	6
22	A590012 замена: A590912	Пружинная шайба	6
22	A590912	Пружинная шайба	6
23	7002295	Стойка(правый)	1
24	7002294	Стойка(левый)	1
25	M111028	Болт	8
26	A590910	Пружинная шайба	8
27	4037101	Шток	4
28	M501008	Гайка	8
29	4041961 замена: 4056019	Концевой шток	4
29	4056019	Джоинт.балл	4
30	7002292	Рычаг(правый)	1
30	7003861	Рычаг(правый)	1
31	7002293	Рычаг(левый)	1
31	7003862	Рычаг(левый)	1
32	4037115	Палец	2
33	991557	Стопорное кольцо	2
34	4037112	Подшипник. DRY	2
35	4037117	Палец	2
36	4042162	Подшипник. DRY	2
37	A590114	Шайба	4
38	991337	Стопорное кольцо	2
40	487080	Рукоятка	4
40	499845	Рукоятка	4
41	4037111	Защитный чехол	2
42	4037110	Хомут	2
43	M430510	Винт	8
44	M111032	Болт	1
45	M501008	Гайка	1
46	9012938	Феелинг устройство	2
47	4041991	Болт	1
48	4041986	Трубка	2
49	4041992	Втулка	2
50	4041989	Гайка	2
51	4041988	Пружина	1
52	4041987	Седло пружины	2
53	M501008	Гайка	4
54	4041960 замена: 4056019	Концевой шток	1
55	4041985	Кронштейн	1
56	4041990	Палец	1
57	A590110	Шайба	2
58	A763022	Шплинт	2
59	M111028	Болт	1
60	A590910	Пружинная шайба	2
61	8004878	Корпус	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
