Гидролинии рабочего оборудования — HITACHI UH02

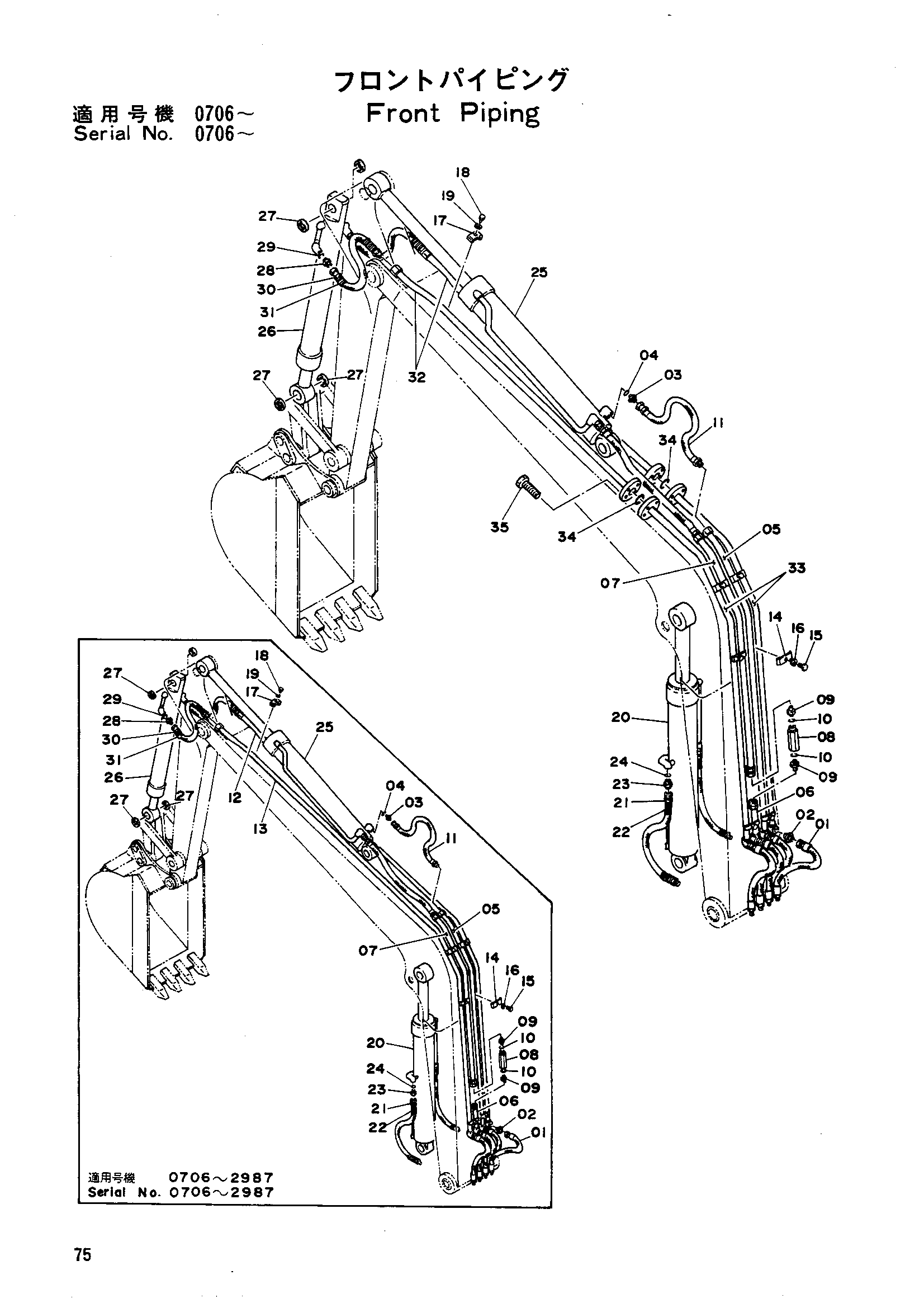

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4055262	Резиновый шланг	4
02	94-1303	Адаптер	4
03	4037802	Адаптер	2
04	4506418	Уплотнительное кольцо	2
05	8007115	Трубка	1
06	8007117	Трубка	1
07	8007116	Трубка	1
08	9011895	Валуе слов обратный	1
09	4037802	Адаптер	2
10	4506418	Уплотнительное кольцо	2
11	4055264	Резиновый шланг	2
12	8007119 замена: 8018360	Трубка	1
12	8007119 замена: A811025	Трубка	1
12	8007119 замена: M340836	Трубка	1
12	8007119 замена: 8018359	Трубка	1
13	8007118 замена: 8018360	Трубка	1
13	8007118 замена: A811025	Трубка	1
13	8007118 замена: M340836	Трубка	1
13	8007118 замена: 8018359	Трубка	1
14	4053593	Хомут трубки	6
15	M111040	Болт	6
16	A590910	Пружинная шайба	6
17	4053594	Хомут трубки	2
17	4053594	Хомут трубки	4
18	M111040	Болт	2
18	M111040	Болт	4
19	A590910	Пружинная шайба	2
19	A590910	Пружинная шайба	4
20	4036797	Гидроцилиндр	1
21	4055264	Резиновый шланг	2
22	4053607	Защитный кожух	2
22	4053609 замена: 4053607	Защитный кожух	2
23	4037802	Адаптер	2
24	4506418	Уплотнительное кольцо	2
25	4036796	Гидроцилиндр	1
26	4040428	Гидроцилиндр	1
27	4037721	Пылезащитное уплотнение	4
28	4037802	Адаптер	2
29	4506418	Уплотнительное кольцо	2
30	4055264	Резиновый шланг	2
31	4053607	Защитный кожух	2
32	8018359	Трубка	2
33	8018360	Трубка	2
34	A811025	Уплотнительное кольцо	2
35	M340836	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
