Каталог запчастей HITACHI
Двигатель — HITACHI UH02

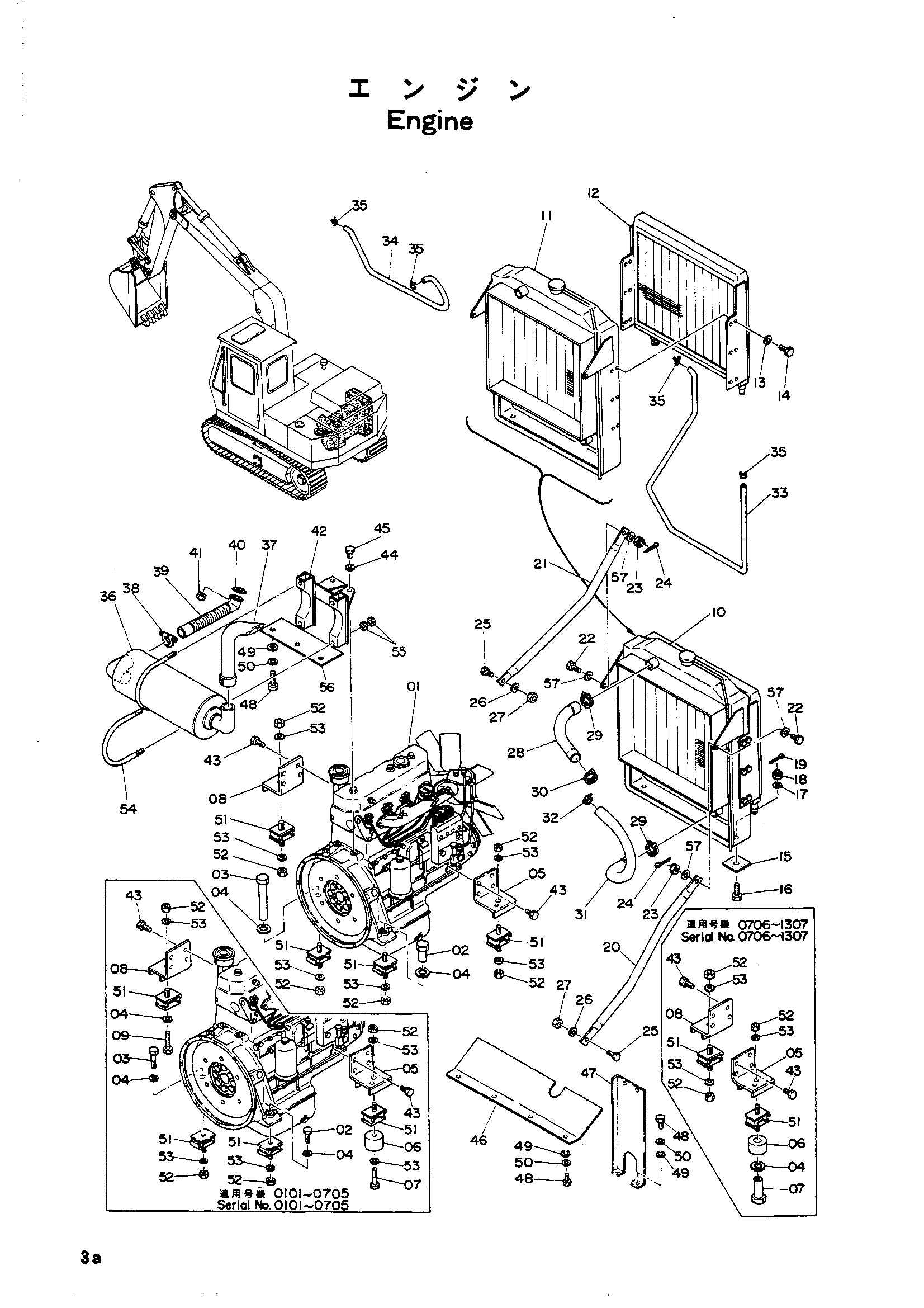

Заводская схема «Двигатель» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4036118 | Двигатель | 1 |
| 02 | 4056157 | Болт | 1 |
| 02 | M111645 | Болт | 1 |
| 02 | M111650 | Болт | 1 |
| 02 | M111650 | Болт | 1 |
| 03 | 4056158 | Болт | 1 |
| 03 | M111603 | Болт | 1 |
| 04 | A590916 | Пружинная шайба | 4 |
| 04 | J21386 | Пружинная шайба | 2 |
| 04 | J21386 | Пружинная шайба | 3 |
| 05 | 3005066 | Кронштейн | 1 |
| 05 | 8006487 | Кронштейн | 1 |
| 05 | 8010880 | Кронштейн | 1 |
| 06 | 4056156 | Проставка | 1 |
| 06 | 9703185 | Проставка | 1 |
| 07 | 4042729 | Болт | 1 |
| 07 | 4056159 | Болт | 1 |
| 07 | M111671 | Болт | 1 |
| 08 | 3005067 | Кронштейн | 1 |
| 08 | 8006488 | Кронштейн | 1 |
| 08 | 8010879 | Кронштейн | 1 |
| 09 | M111632 | Болт | 1 |
| 10 | 4036414 | Радиатор | 1 |
| 11 | 4043229 | Радиатор | 1 |
| 12 | 4043223 | Масляный радиатор | 1 |
| 13 | A590910 | Пружинная шайба | 12 |
| 14 | M211014 | Болт | 12 |
| 15 | 443212 | Резиновая прокладка | 2 |
| 16 | 4004387 | Болт | 2 |
| 17 | A590116 | Шайба | 2 |
| 18 | M641619 | Гайка | 2 |
| 19 | A764036 | Шплинт | 2 |
| 20 | 3005084 | Стойка | 1 |
| 21 | 3005085 | Стойка | 1 |
| 22 | 4003713 | Болт | 2 |
| 22 | 445139 замена: 4003713 | Болт | 2 |
| 23 | M531613 | Корончатая гайка | 2 |
| 24 | A764032 | Шплинт | 2 |
| 25 | M111628 | Болт | 2 |
| 26 | A590916 | Пружинная шайба | 2 |
| 27 | M511613 | Гайка | 2 |
| 28 | 3005034 | Шланг | 1 |
| 28 | 3014925 | Резиновый шланг | 1 |
| 29 | 4504199 | Зажим | 2 |
| 29 | 959156 замена: 4504199 | Хомут шланга | 2 |
| 30 | 4505385 | Зажим | 1 |
| 30 | 968805 замена: 4505385 | Хомут шланга | 1 |
| 31 | 3005035 | Шланг | 1 |
| 32 | 4504198 | Зажим шланг | 1 |
| 32 | 959601 замена: 4504198 | Хомут | 1 |
| 33 | 4037685 | Топливный шланг | 1 |
| 34 | 4037686 | Топливный шланг | 1 |
| 35 | 4514700 | Хомут шланга | 4 |
| 35 | 968801 замена: 4514700 | Хомут шланга | 4 |
| 36 | 4043153 замена: 4057564 | Глушитель | 1 |
| 36 | 4057564 замена: 4084500 | Глушитель | 1 |
| 36 | 4057564 замена: 4084549 | Глушитель | 1 |
| 36 | 4084549 | Глушитель | 1 |
| 37 | 4043213 | Выпускная труба | 1 |
| 37 | 4084550 | Выпускная труба | 1 |
| 38 | 4043264 | Хомут | 2 |
| 39 | 4043364 замена: 8018910 | Трубка | 1 |
| 39 | 8018910 | Трубка | 1 |
| 40 | 4043082 | Манжета | 1 |
| 41 | 4043147 | Гайка | 4 |
| 42 | 8004715 | Кронштейн | 1 |
| 43 | M111025 | Болт | 8 |
| 44 | A590910 | Пружинная шайба | 12 |
| 45 | M211025 | Болт | 4 |
| 46 | 3005702 | Крышка | 1 |
| 47 | 4041224 | Крышка | 1 |
| 48 | M111020 | Болт | 11 |
| 49 | A590110 | Шайба | 11 |
| 50 | A590910 | Пружинная шайба | 11 |
| 51 | 4042248 | Резиновая прокладка | 4 |
| 51 | 4056160 | Амортизатор | 4 |
| 52 | M511210 | Гайка | 4 |
| 52 | M511210 | Гайка | 5 |
| 52 | M511210 | Гайка | 6 |
| 53 | A590912 | Пружинная шайба | 4 |
| 53 | A590912 | Пружинная шайба | 5 |
| 53 | A590912 | Пружинная шайба | 6 |
| 54 | 4037763 | U-образный болт | 2 |
| 55 | M501008 | Гайка | 8 |
| 56 | 4045993 замена: 4078447 | Пластина | 1 |
| 56 | 4050086 замена: 4078447 | Пластина | 1 |
| 56 | 4078447 | Пластина | 1 |
| 57 | A590116 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
