Крышка — HITACHI UH02

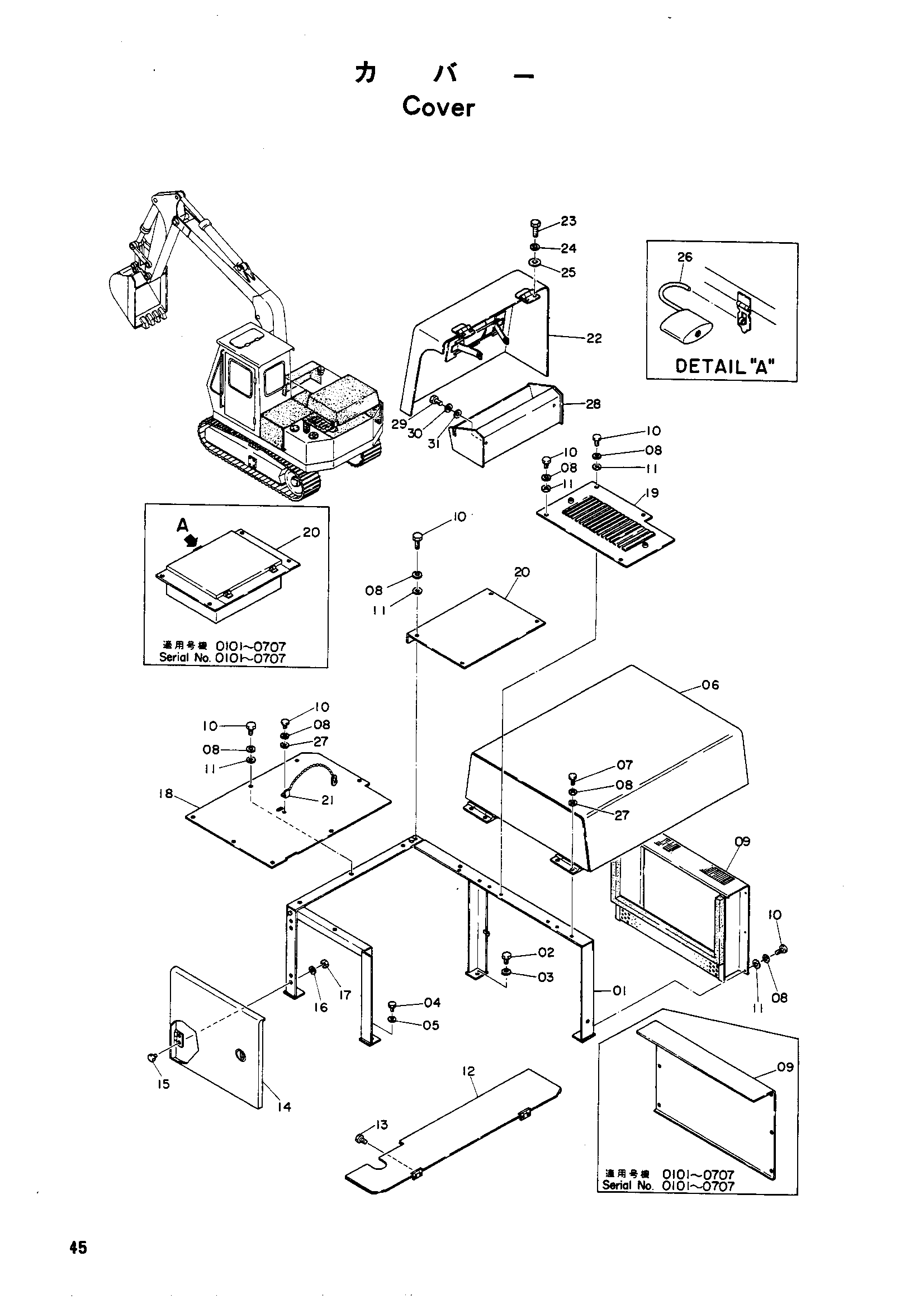

Заводская схема «Крышка» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4043612 | Опора | 1 |
| 02 | M111628 | Болт | 2 |
| 03 | A590916 | Пружинная шайба | 2 |
| 04 | M111222 | Болт | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 4043613 | Крышка | 1 |
| 06 | 4058484 | Крышка | 1 |
| 07 | M111025 | Болт | 4 |
| 07 | M111025 | Болт | 11 |
| 08 | A590910 | Пружинная шайба | 26 |
| 09 | 4043614 | Крышка | 1 |
| 09 | 4058485 | Крышка | 1 |
| 10 | M111016 | Болт | 15 |
| 10 | M111022 | Болт | 22 |
| 11 | A590110 | Шайба | 26 |
| 11 | J217083 | Шайба | 21 |
| 12 | 4043615 | Крышка | 1 |
| 12 | 4048571 | Крышка | 1 |
| 13 | 496251 | Болт | 4 |
| 14 | 4043616 | Крышка | 1 |
| 15 | M200828 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | M500809 | Гайка | 4 |
| 18 | 4043617 | Крышка | 1 |
| 19 | 4043618 | Крышка | 1 |
| 20 | 4043619 | Ящик для инструментов | 1 |
| 20 | 4058483 | Крышка | 1 |
| 21 | 4043620 | Замок | 1 |
| 22 | 6001088 | Крышка | 1 |
| 23 | M200814 | Болт | 4 |
| 24 | A590908 | Пружинная шайба | 4 |
| 25 | A590108 | Шайба | 4 |
| 26 | 4007674 | Шпонка | 2 |
| 27 | A590110 | Пружинная шайба | 5 |
| 28 | 8007674 | Ракк | 1 |
| 29 | M111014 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
