Гидромотор трубопроводы — HITACHI UH02

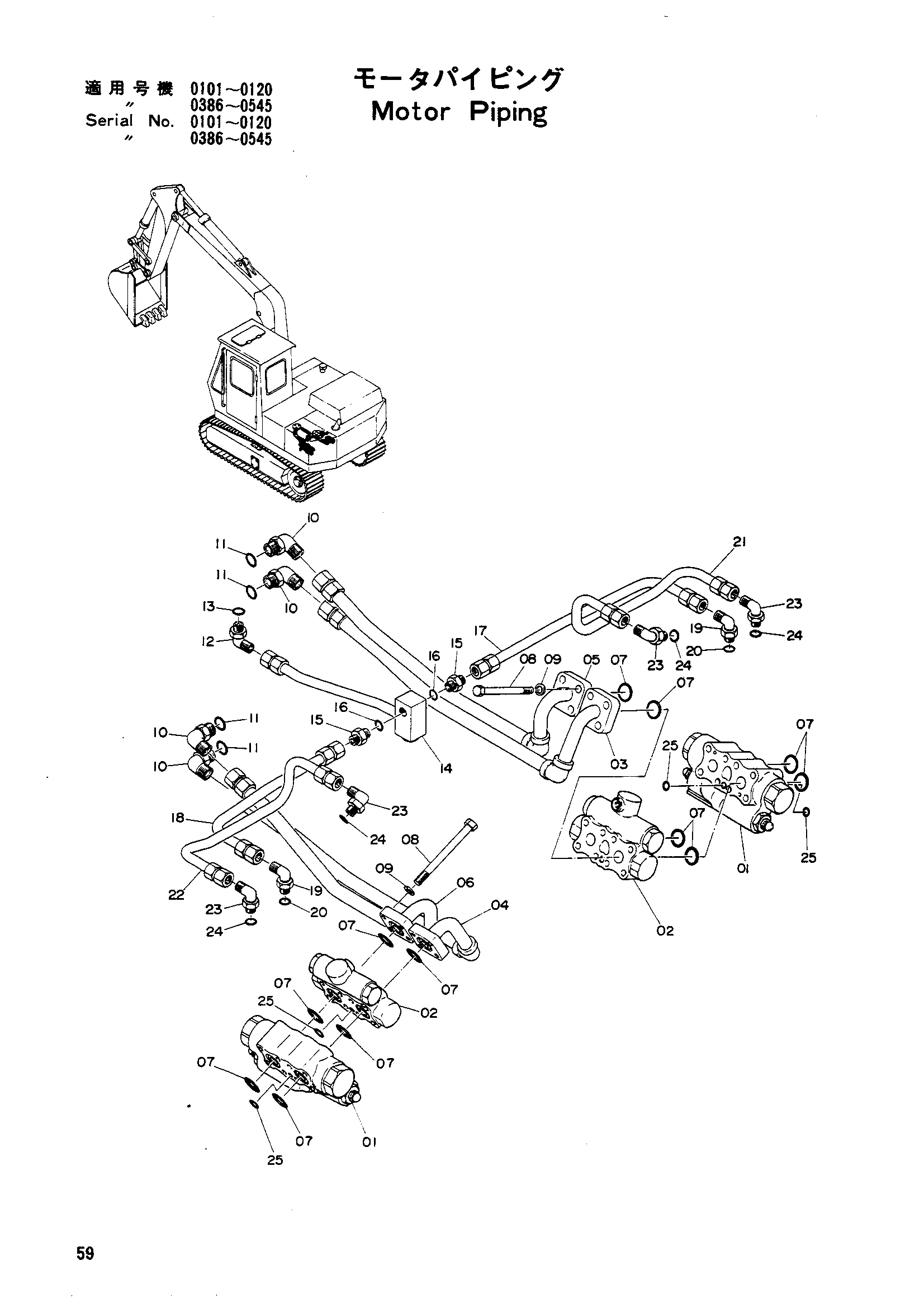

Заводская схема «Гидромотор трубопроводы» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4036036 | Тормозной клапан | 2 |
| 02 | 4036037 | Клапан | 2 |
| 03 | 7002749 | Трубка | 1 |
| 04 | 7002748 | Трубка | 1 |
| 05 | 7002747 | Трубка | 1 |
| 06 | 7002746 | Трубка | 1 |
| 07 | 4506428 | Уплотнительное кольцо | 12 |
| 08 | 4037820 | Болт | 16 |
| 09 | A590910 | Пружинная шайба | 16 |
| 10 | 4037760 | Адаптер | 4 |
| 11 | 4506418 | Уплотнительное кольцо | 4 |
| 12 | 4037761 | Адаптер | 1 |
| 13 | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8004882 | Трубка | 1 |
| 15 | 4037759 | Адаптер | 2 |
| 16 | 4509180 | Уплотнительное кольцо | 2 |
| 17 | 8004884 | Трубка | 1 |
| 18 | 8004883 | Трубка | 1 |
| 19 | 4037761 | Угловой штуцер | 2 |
| 20 | 4509180 | Уплотнительное кольцо | 2 |
| 21 | 8004887 | Трубка | 1 |
| 22 | 8004888 | Трубка | 1 |
| 23 | 4037761 | Адаптер | 4 |
| 24 | 4509180 | Уплотнительное кольцо | 4 |
| 25 | 984618 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
