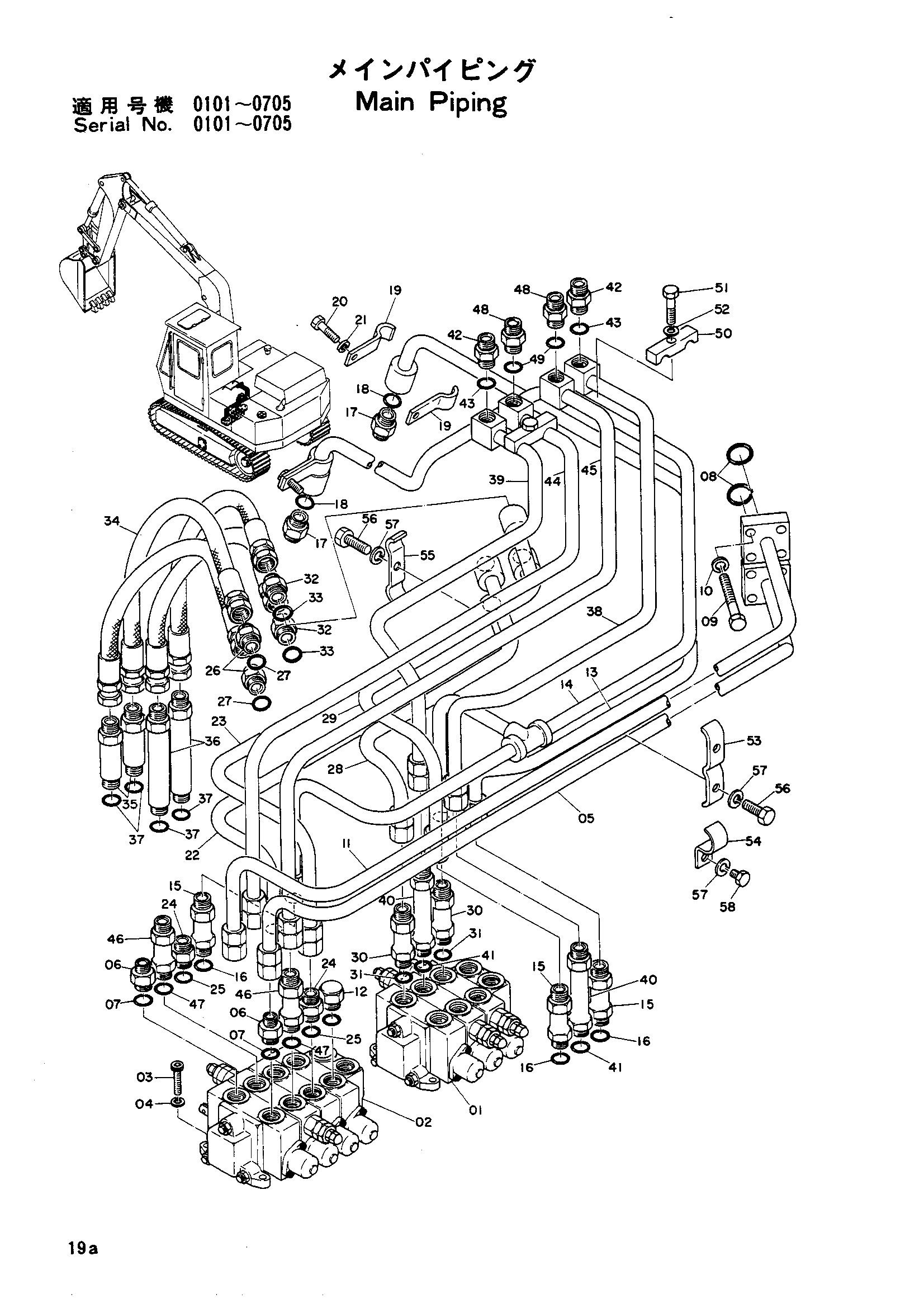

Основные гидролинии — HITACHI UH02

Заводская схема «Основные гидролинии» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4036415	Гидрораспределитель(правый)	1
02	4036416	Гидрораспределитель(левый)	1
03	M351028	Болт с внутренним шестигранником	8
04	A590910	Пружинная шайба	8
05	7002386	Трубка	1
06	4037901	Адаптер	2
07	U10778U	Уплотнительное кольцо	2
08	4506428	Уплотнительное кольцо	2
09	M211000	Болт	8
10	A590910	Пружинная шайба	8
11	7002391	Трубка	1
12	458300	Пробка	1
13	7002394	Трубка	1
14	7002395	Трубка	1
15	4036238	Адаптер	3
16	U10778U	Кольцо O	4
17	4037802	Адаптер	2
18	4506418	Уплотнительное кольцо	2
19	4038038	Хомут	4
20	M111020	Болт	2
20	M111028	Болт	2
21	A590910	Пружинная шайба	2
22	7002387	Трубка	1
23	7002388	Трубка	1
24	4036239	Адаптер	2
25	U10778U	Кольцо O	2
26	4037802	Адаптер	2
27	4506418	Уплотнительное кольцо	2
28	7002389	Трубка	1
29	7002390	Трубка	1
30	4036238	Адаптер	2
31	U10778U	Кольцо O	2
32	4037802	Адаптер	2
33	4506418	Уплотнительное кольцо	2
34	4037504	Шланг	4
35	4037692	Адаптер	2
36	4037695	Адаптер	2
37	4506418	Уплотнительное кольцо	4
38	7002392	Трубка	1
39	7002396	Трубка	1
40	4037902	Адаптер	2
41	U10778U	Кольцо O	2
42	4037802	Адаптер	2
43	4506418	Уплотнительное кольцо	2
44	7002393	Трубка	1
45	7002397	Трубка	1
46	4036238	Адаптер	2
47	U10778U	Уплотнительное кольцо	2
48	4037802	Адаптер	2
49	4506418	Уплотнительное кольцо	2
50	4041999	Хомут	2
51	M111045	Болт	2
52	A590910	Пружинная шайба	2
53	4037890	Хомут	1
54	4037886	Хомут трубки	1
55	4038039	Хомут	2
56	M111236	Болт	4
57	A590910	Пружинная шайба	6
58	M111014	Болт	2
58	M111020	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
