Отопитель — HITACHI UH02

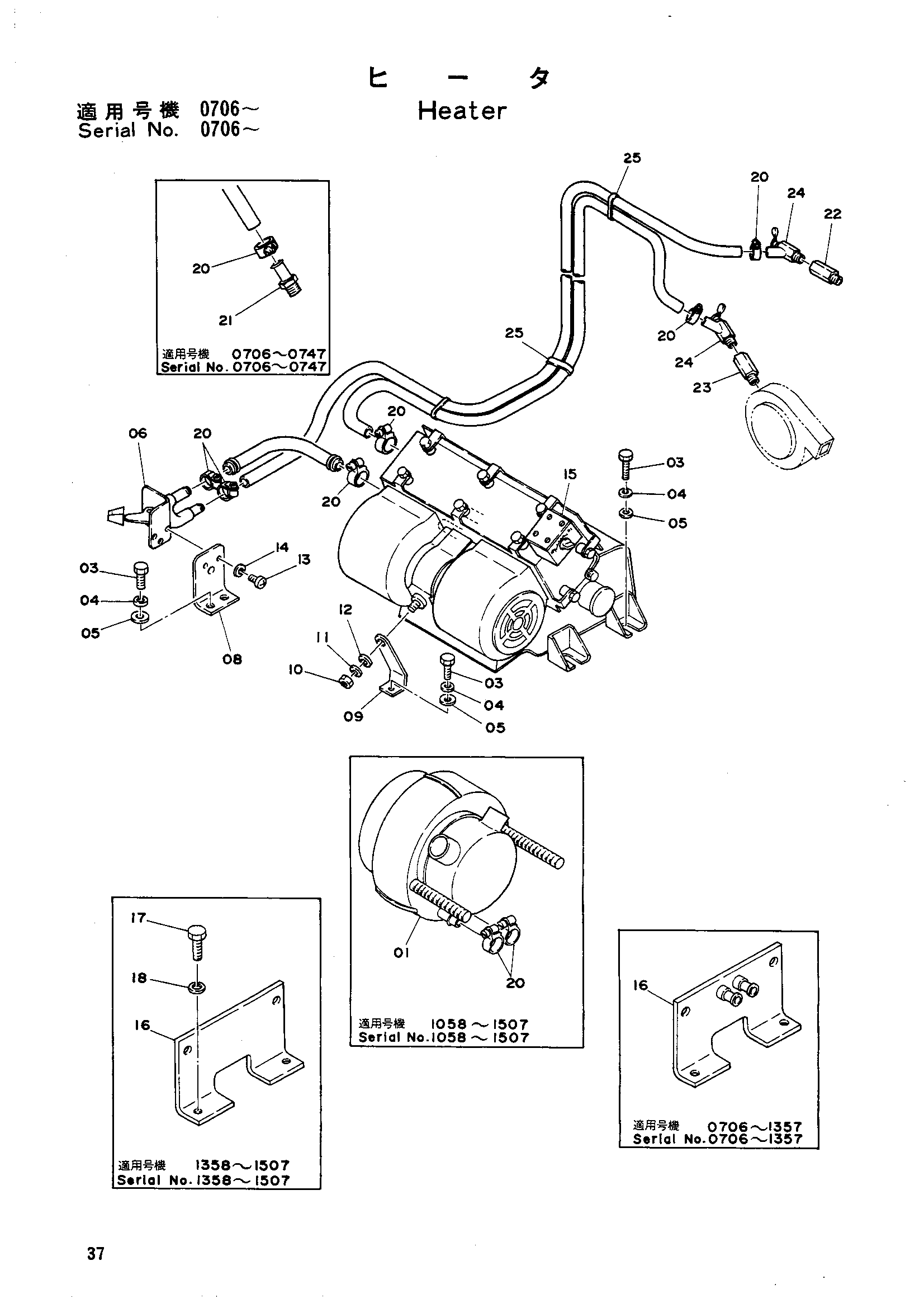

Заводская схема «Отопитель» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4054020 | Отопитель | 1 |
| 02 | 4078815 | Отопитель | 1 |
| 03 | A111020 | Болт | 7 |
| 04 | A590910 | Пружинная шайба | 7 |
| 05 | A590110 | Шайба | 7 |
| 06 | 4080633 | Кран | 1 |
| 07 | 4080634 замена: 4113054 | Шланг | 1 |
| 07 | 4113054 | Шланг | 1 |
| 08 | 4080635 | Кронштейн | 1 |
| 09 | 4080636 | Кронштейн | 1 |
| 10 | M500807 | Гайка | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | A590108 | Шайба | 1 |
| 13 | M430510 | Винт | 3 |
| 14 | A590905 | Пружинная шайба | 3 |
| 15 | 4080638 | Выключатель | 1 |
| 16 | 3007901 | Кронштейн | 1 |
| 16 | 8007501 замена: 3007901 | Кронштейн | 1 |
| 17 | M111018 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4056499 замена: 4104965 | Резиновый шланг | 2 |
| 19 | 4104965 | Резиновый шланг | 2 |
| 20 | 4507228 | Хомут шланга | 4 |
| 20 | 4507228 | Хомут шланга | 6 |
| 21 | 4505170 | Разъём | 1 |
| 22 | 4051445 | Адаптер | 1 |
| 22 | 4051445 | Адаптер | 1 |
| 22 | 4051445 | Адаптер | 2 |
| 23 | 4092038 | Адаптер | 1 |
| 24 | 4508050 | Кран | 1 |
| 24 | 4508050 | Кран | 2 |
| 25 | 4055312 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
