Тормозной клапан (для ходовой гидромотор) — HITACHI UH02

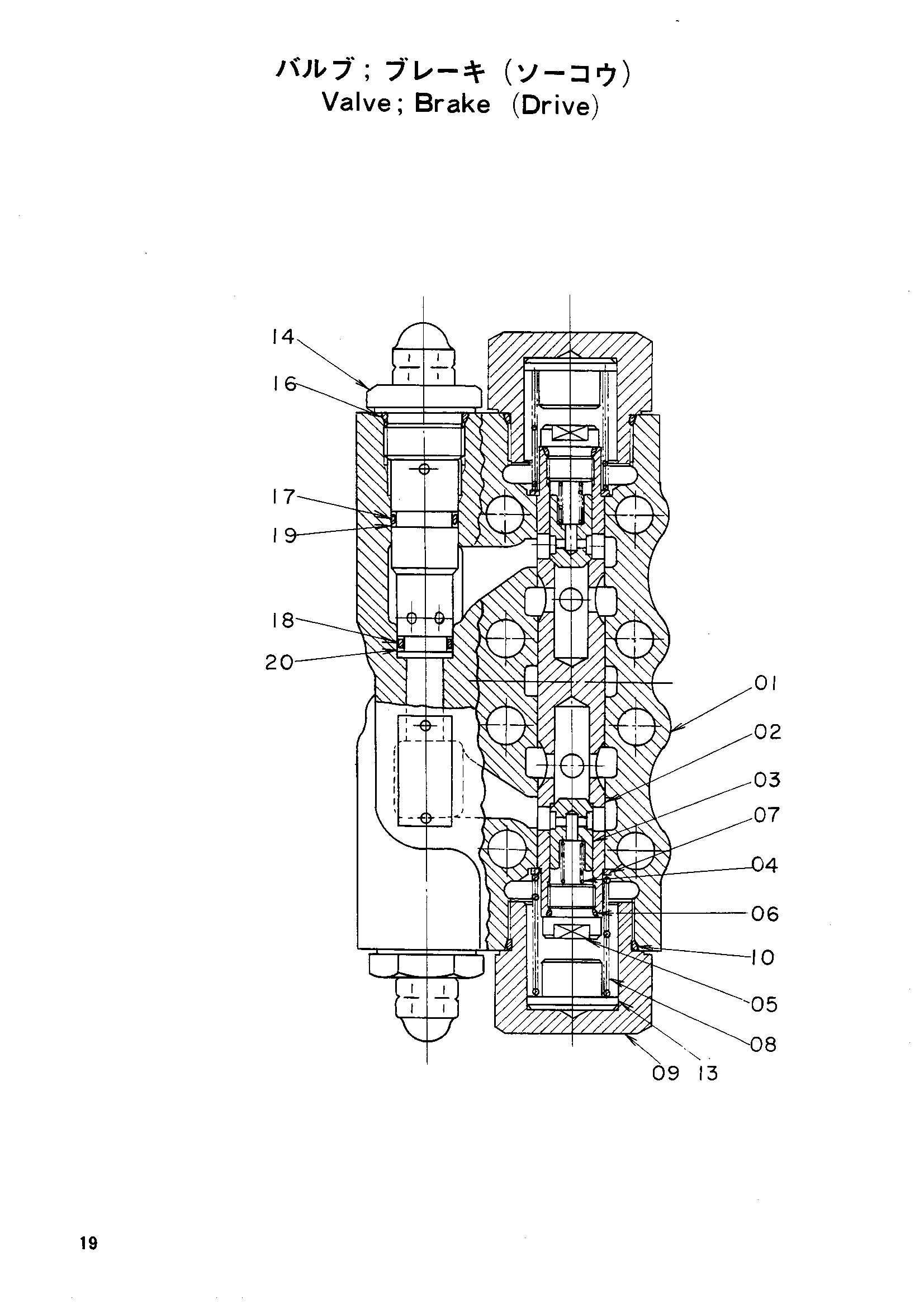

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH02. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4036036 | Клапан тормоз(привод) | 1 | |
| 01 | 4043152 | Корпус | 1 |
| 03 | 4043154 | Обратный клапан | 2 |
| 04 | 4043155 | Пружина | 2 |
| 05 | 4043156 | Пробка | 2 |
| 06 | 4043268 | Уплотнительное кольцо | 2 |
| 07 | 4043158 | Седло пружины | 2 |
| 08 | 4043159 | Пружина | 2 |
| 09 | 4043160 | Колпачок | 2 |
| 10 | 4043272 | Уплотнительное кольцо | 2 |
| 13 | 4043163 | Седло пружины | 2 |
| 14 | 4043164 | Предохранительный клапан | 2 |
| 16 | 4043165 | Уплотнительное кольцо | 2 |
| 17 | 4043166 | Уплотнительное кольцо | 2 |
| 18 | 4043276 | Уплотнительное кольцо | 2 |
| 19 | 4043168 | Опорное кольцо | 4 |
| 20 | 4043169 | Опорное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH02 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
